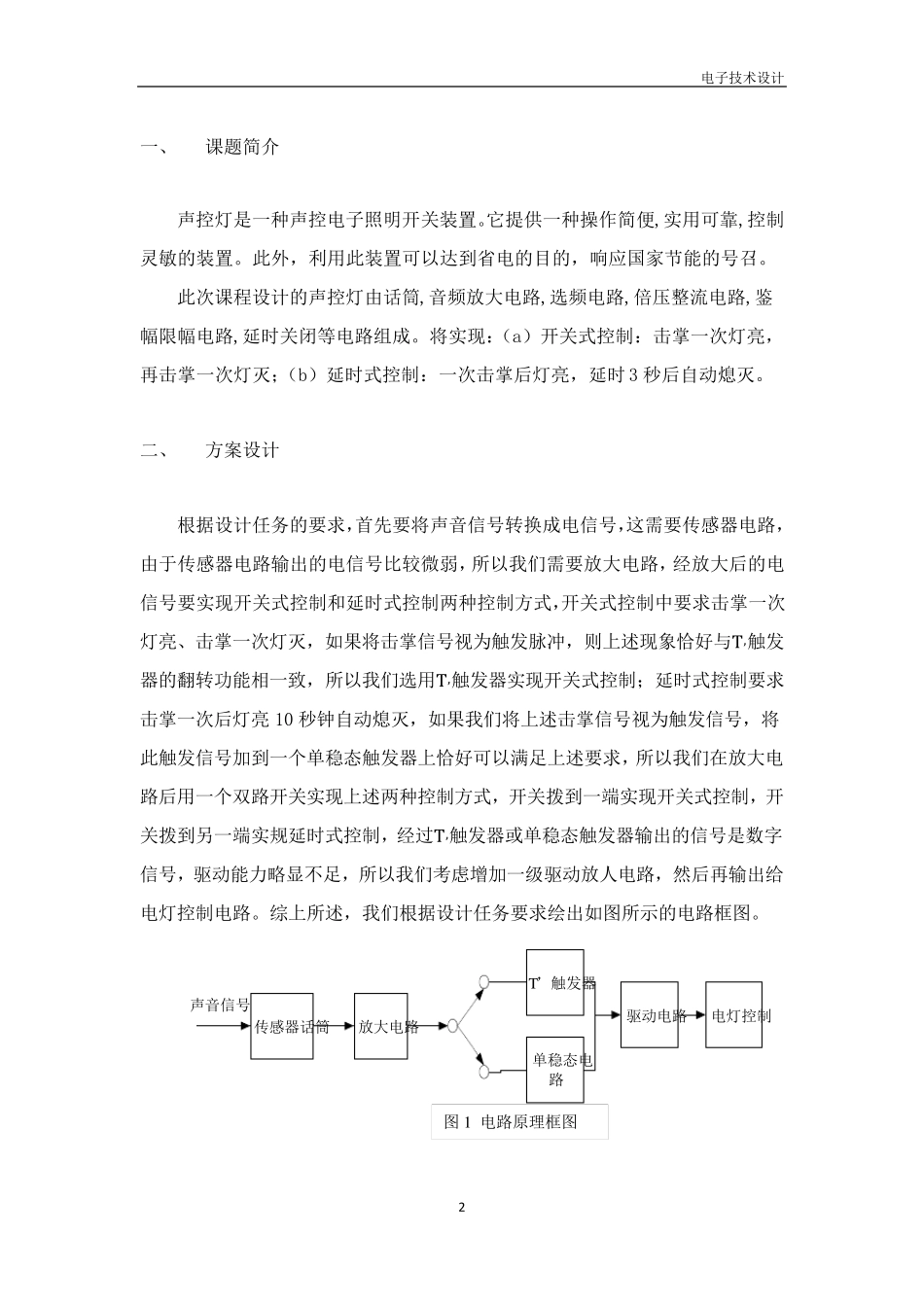

设计课题： 声控走廊灯 姓 名： 学 号： 专 业 指导老师： 设计时间： 电 子 技 术 课 程 设 计 报 告 电子技术设计 1 目录 一、 课题简介 ………………………………………………2 二、 方案设计 ………………………………………………2 三、 各单元电路设计 ………………………………………3~5 四、 总电路图 ………………………………………………5~6 五、 焊接调试过程 …………………………………………7~8 六、 设计总结 ………………………………………………8 七、 参考资料 ………………………………………………9 电 子 技 术 设 计 2 一 、 课 题 简 介 声 控 灯 是 一 种 声 控 电 子 照 明 开 关 装 置 。它 提 供 一 种 操 作 简 便 ,实 用 可 靠 ,控 制灵 敏 的 装 置 。 此 外 ， 利 用 此 装 置 可 以 达 到 省 电 的 目 的 ， 响 应 国 家 节 能 的 号 召 。 此 次 课 程 设 计 的 声 控 灯 由 话 筒 ,音 频 放 大 电 路 ,选 频 电 路 ,倍 压 整 流 电 路 ,鉴幅 限 幅 电 路 ,延 时 关 闭 等 电 路 组 成 。 将 实 现 ：（ a） 开 关 式 控 制 ： 击 掌 一 次 灯 亮 ，再 击 掌 一 次 灯 灭 ；（ b） 延 时 式 控 制 ： 一 次 击 掌 后 灯 亮 ， 延 时 3 秒 后 自 动 熄 灭 。 二 、 方 案 设 计 根 据 设 计 任 务 的 要 求 ，首 先 要 将 声 音 信 号 转 换 成 电 信 号 ，这 需 要 传 感 器 电 路 ，由 于 传 感 器 电 路 输 出 的 电 信 号 比 较 微 弱 ， 所 以 我 们 需 要 放 大 电 路 ， 经 放 大 后 的 电信 号 要 实 现 开 关 式 控 制 和 延 时 式 控 制 两 种 控 制 方 式 ，开 关 式 控 制 中要 求 击 掌 一 次灯 亮 、 击 掌 一 次 灯 灭 ， 如果将 击 掌 信 号 视为触发脉冲， 则上述现 象恰好与T ,触发器 的 翻转 功能 相一 致， 所 以 我 们 选 用 T ,触发器 实 现 开 关 式 控 制 ； 延 时 式 控 制 要 求击 掌 一 次 后 灯 亮 10 秒 钟自 动 熄 灭 ， 如果我 们 将 上述击 掌 信 号 视为触发信 ...
