电子汽车衡安装调试校验

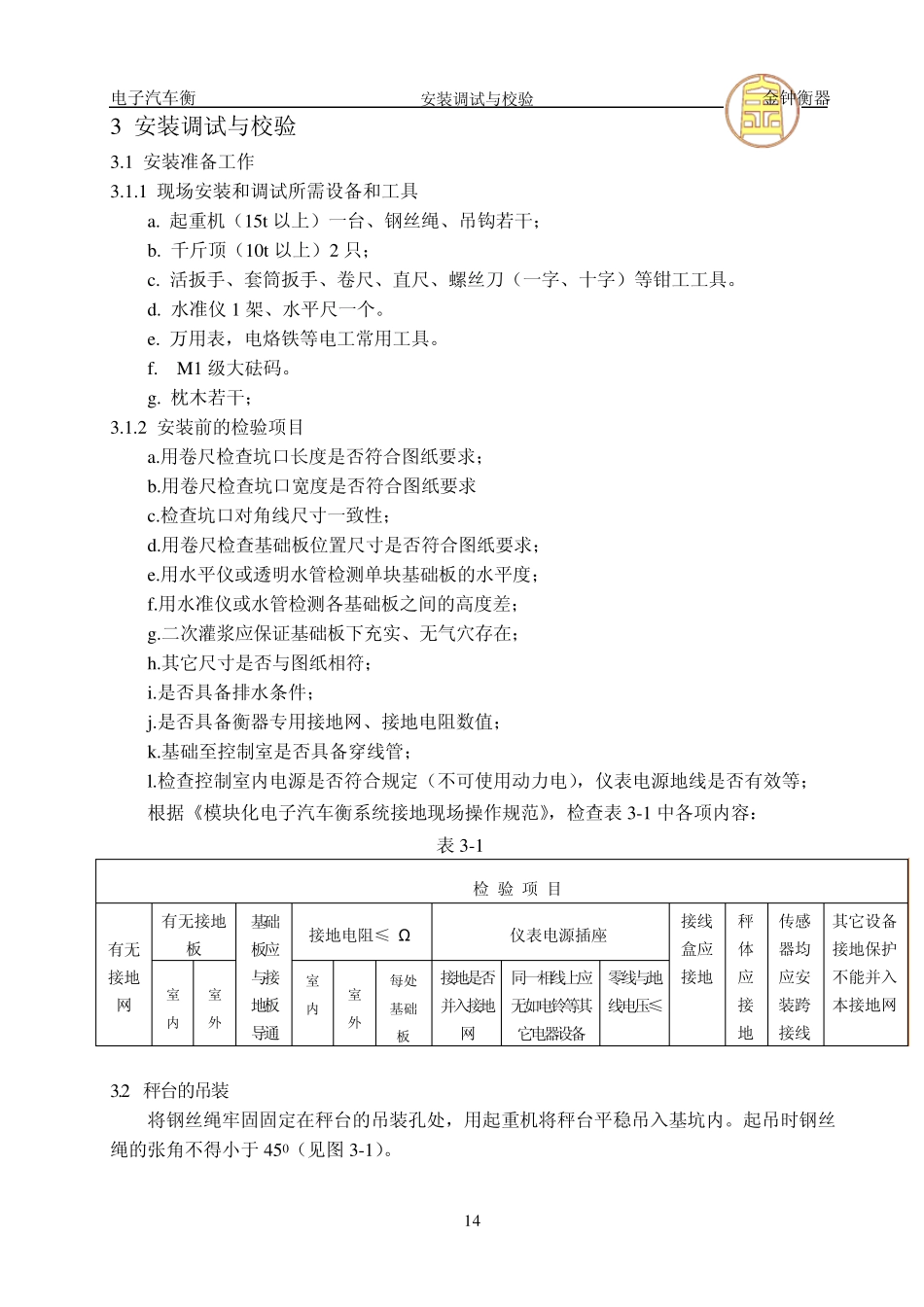

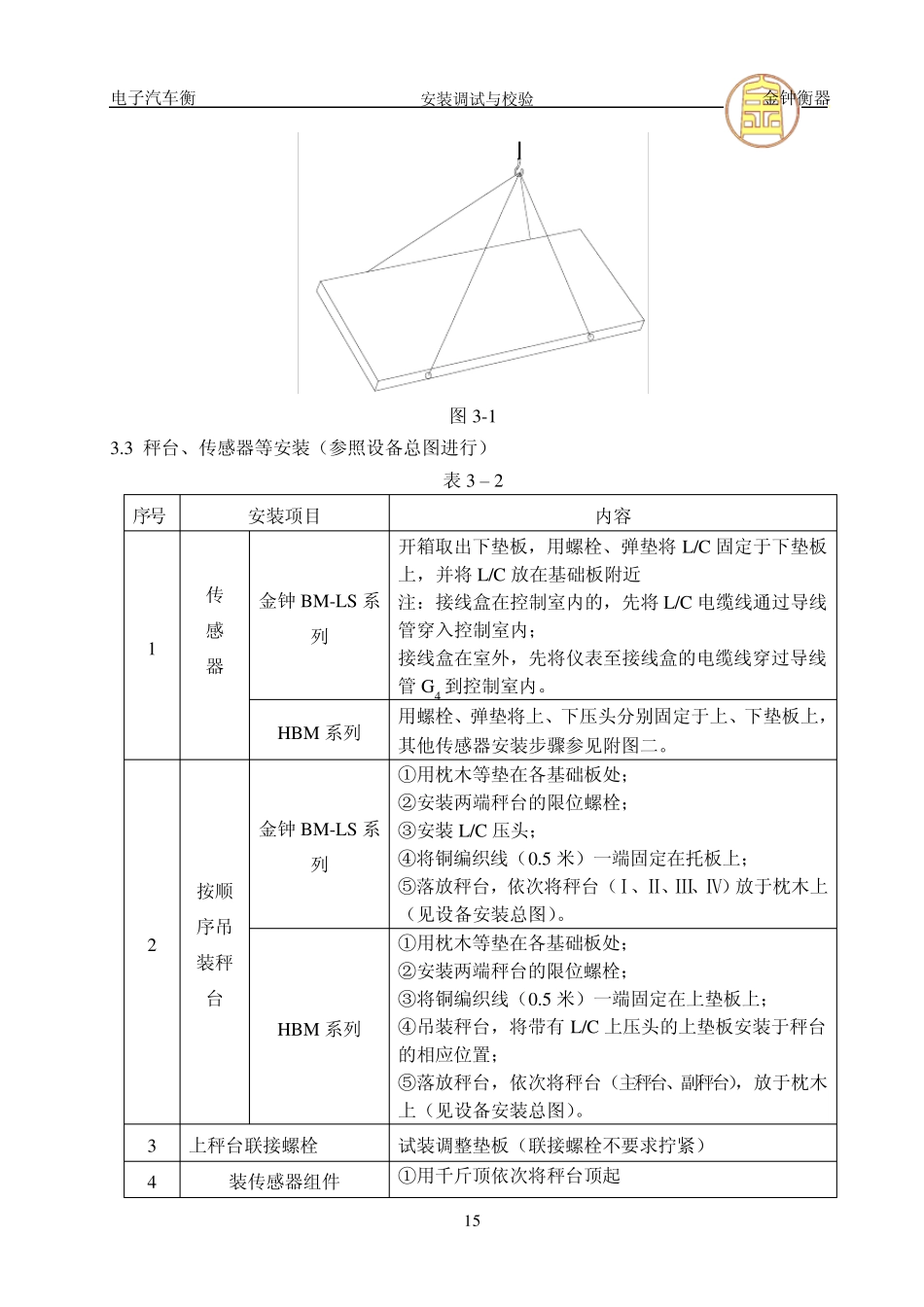

电子汽车衡 安装调试与校验 金钟衡器 14 3 安装调试与校验 3.1 安装准备工作 3.1.1 现场安装和调试所需设备和工具 a. 起重机（15t以上）一台、钢丝绳、吊钩若干； b. 千斤顶（10t以上）2 只； c. 活扳手、套筒扳手、卷尺、直尺、螺丝刀（一字、十字）等钳工工具。 d. 水准仪 1 架、水平尺一个。 e. 万用表，电烙铁等电工常用工具。 f. M1 级大砝码。 g. 枕木若干； 3.1.2 安装前的检验项目 a.用卷尺检查坑口长度是否符合图纸要求； b.用卷尺检查坑口宽度是否符合图纸要求 c.检查坑口对角线尺寸一致性； d.用卷尺检查基础板位置尺寸是否符合图纸要求； e.用水平仪或透明水管检测单块基础板的水平度； f.用水准仪或水管检测各基础板之间的高度差； g.二次灌浆应保证基础板下充实、无气穴存在； h.其它尺寸是否与图纸相符； i.是否具备排水条件； j.是否具备衡器专用接地网、接地电阻数值； k.基础至控制室是否具备穿线管； l.检查控制室内电源是否符合规定（不可使用动力电），仪表电源地线是否有效等； 根据《模块化电子汽车衡系统接地现场操作规范》，检查表 3-1 中各项内容： 表 3-1 检 验 项 目 有无接地网 有无接地板 基础板应与接地板导通 接地电阻≤4Ω 仪表电源插座 接线盒应接地 秤体应接地 传感器均应安装跨接线 其它设备接地保护不能并入本接地网 室内 室外 室内 室外 每处基础板 接地是否并入接地网 同一相线上应无如电铃等其它电器设备 零线与地线电压≤0.2VAC 3.2 秤台的吊装 将钢丝绳牢固固定在秤台的吊装孔处，用起重机将秤台平稳吊入基坑内。起吊时钢丝绳的张角不得小于 450（见图 3-1）。 电子汽车衡 安装调试与校验 金钟衡器 15 图3-1 3.3 秤台、传感器等安装（参照设备总图进行） 表3 – 2 序号 安装项目 内容 1 传 感 器 金钟BM-LS系列 开箱取出下垫板，用螺栓、弹垫将L/C 固定于下垫板上，并将L/C 放在基础板附近 注：接线盒在控制室内的，先将L/C 电缆线通过导线管穿入控制室内； 接线盒在室外，先将仪表至接线盒的电缆线穿过导线管G4 到控制室内。 HBM 系列 用螺栓、弹垫将上、下压头分别固定于上、下垫板上，其他传感器安装步骤参见附图二。 2 按顺序吊装秤台 金钟BM-LS系列 ①用枕木等垫在各基础板处； ②安装两端秤台的限位螺栓； ③安装L/C 压头； ④将铜编织线（0.5 米）一端固定在托板上； ⑤落放秤...
