电子测量仪器电气机械结构基本要求

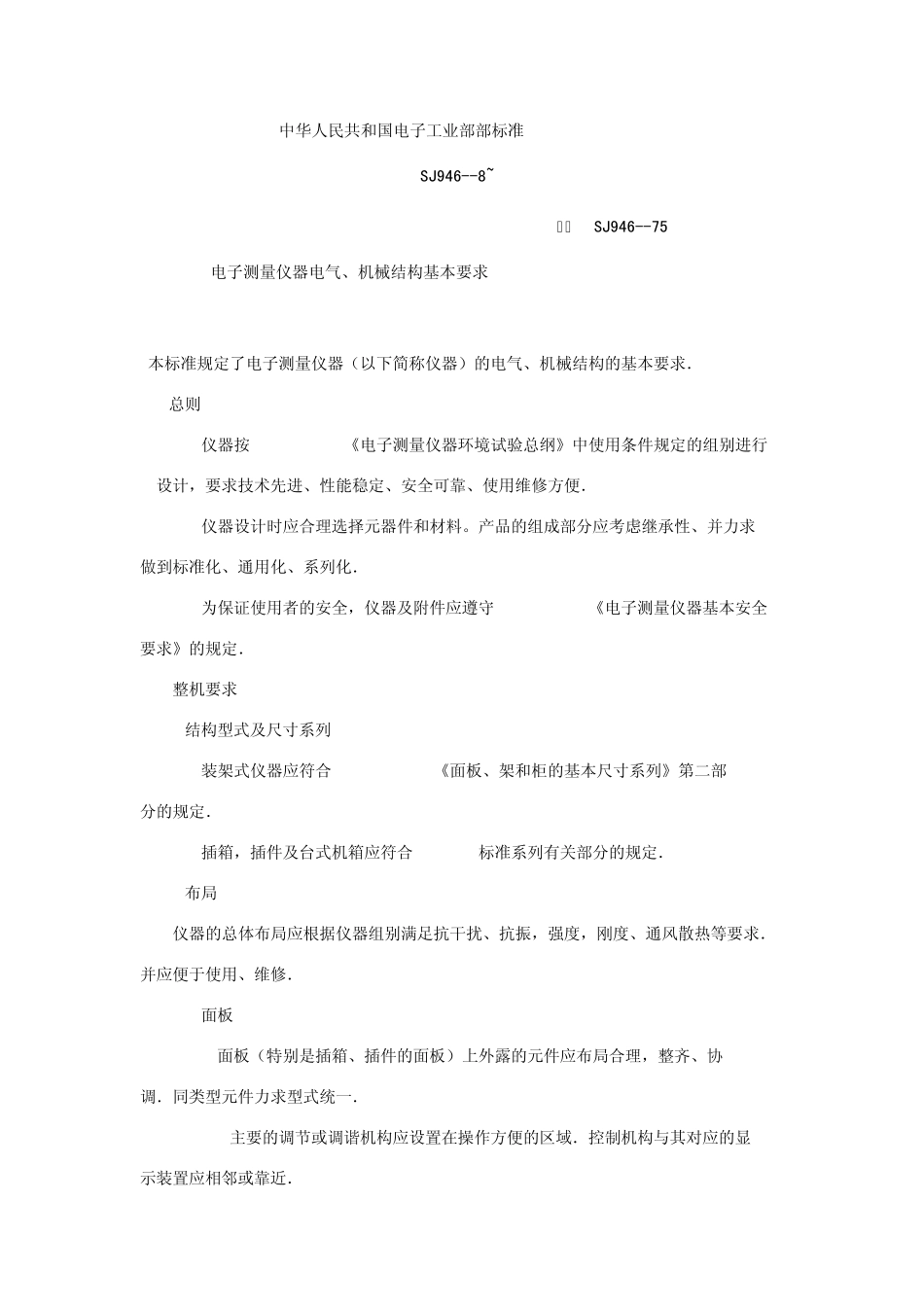

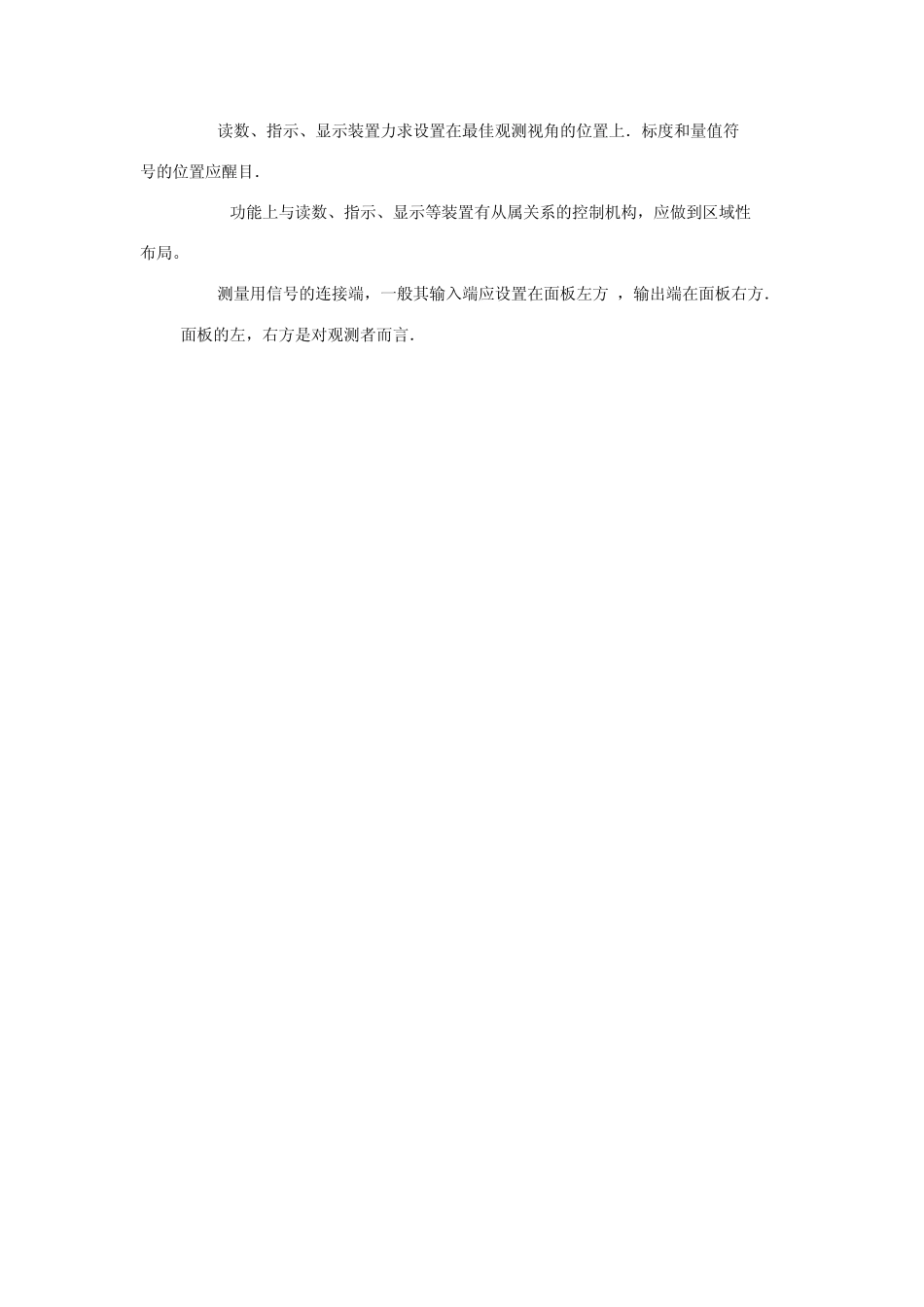

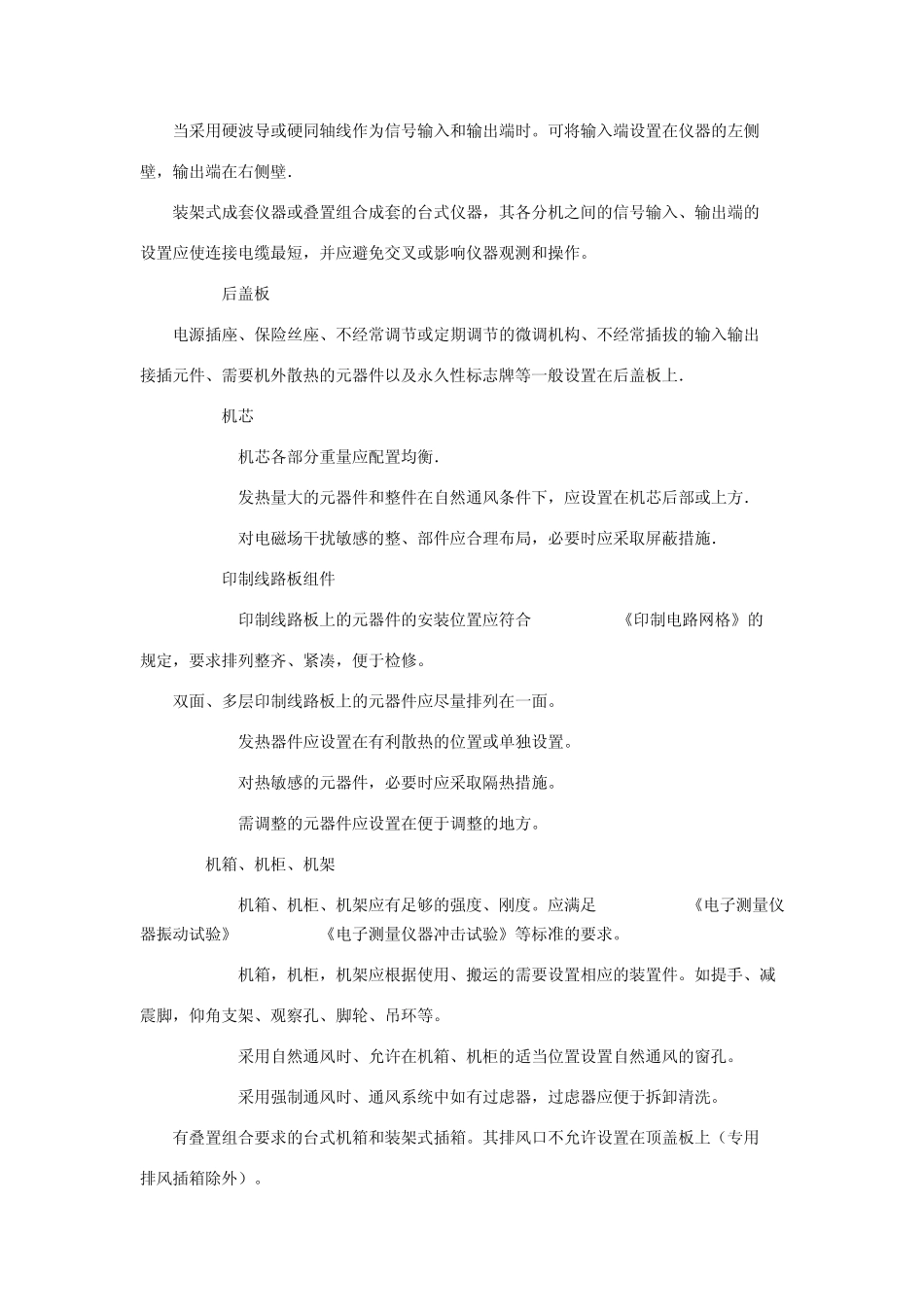

中华人民共和国电子工业部部标准 SJ946--8~ 代替SJ946--75 电子测量仪器电气、机械结构基本要求 本标准规定了电子测量仪器（以下简称仪器）的电气、机械结构的基本要求． 1总则 1.1仪器按 S J2075--82《电子测量仪器环境试验总纲》中使用条件规定的组别进行 设计，要求技术先进、性能稳定、安全可靠、使用维修方便． 1.2仪器设计时应合理选择元器件和材料。产品的组成部分应考虑继承性、并力求 做到标准化、通用化、系列化． 1.3为保证使用者的安全，仪器及附件应遵守 S J2257--82《电子测量仪器基本安全 要求》的规定． 整机要求 2.1结构型式及尺寸系列 2.1.1装架式仪器应符合 GB3047.1--82《面板、架和柜的基本尺寸系列》第二部 分的规定． 2.1,2插箱，插件及台式机箱应符合 GB 3047标准系列有关部分的规定． 2.2布局 仪器的总体布局应根据仪器组别满足抗干扰、抗振，强度，刚度、通风散热等要求． 并应便于使用、维修． 2.2.1面板 2.2.1.1面板（特别是插箱、插件的面板）上外露的元件应布局合理，整齐、协 调．同类型元件力求型式统一． 2.2.1.2 主要的调节或调谐机构应设置在操作方便的区域．控制机构与其对应的显 示装置应相邻或靠近． 2.2.1.3读数、指示、显示装置力求设置在最佳观测视角的位置上．标度和量值符 号的位置应醒目． 2.2.1.4 功能上与读数、指示、显示等装置有从属关系的控制机构，应做到区域性 布局。 2.2.1.5测量用信号的连接端，一般其输入端应设置在面板左方*，输出端在面板右方． *面板的左，右方是对观测者而言． 当采用硬波导或硬同轴线作为信号输入和输出端时。可将输入端设置在仪器的左侧 壁，输出端在右侧壁． 装架式成套仪器或叠置组合成套的台式仪器，其各分机之间的信号输入、输出端的 设置应使连接电缆最短，并应避免交叉或影响仪器观测和操作。 2.2.2 后盖板 电源插座、保险丝座、不经常调节或定期调节的微调机构、不经常插拔的输入输出 接插元件、需要机外散热的元器件以及永久性标志牌等一般设置在后盖板上． 2.2.3 机芯 2.2.3.1 机芯各部分重量应配置均衡． 2.2.3.2 发热量大的元器件和整件在自然通风条件下，应设置在机芯后部或上方． 2.2.3.3 对电磁场干扰敏感的整、部件应合理布局，必要时应采取屏蔽措施． 2.2.4 印制线路板组件 2.2.4.1 印制线路板上的元器件的安装位置应符合GB1360--78《印制电路网格》的 规定，要求排列整齐、紧凑，便于...
