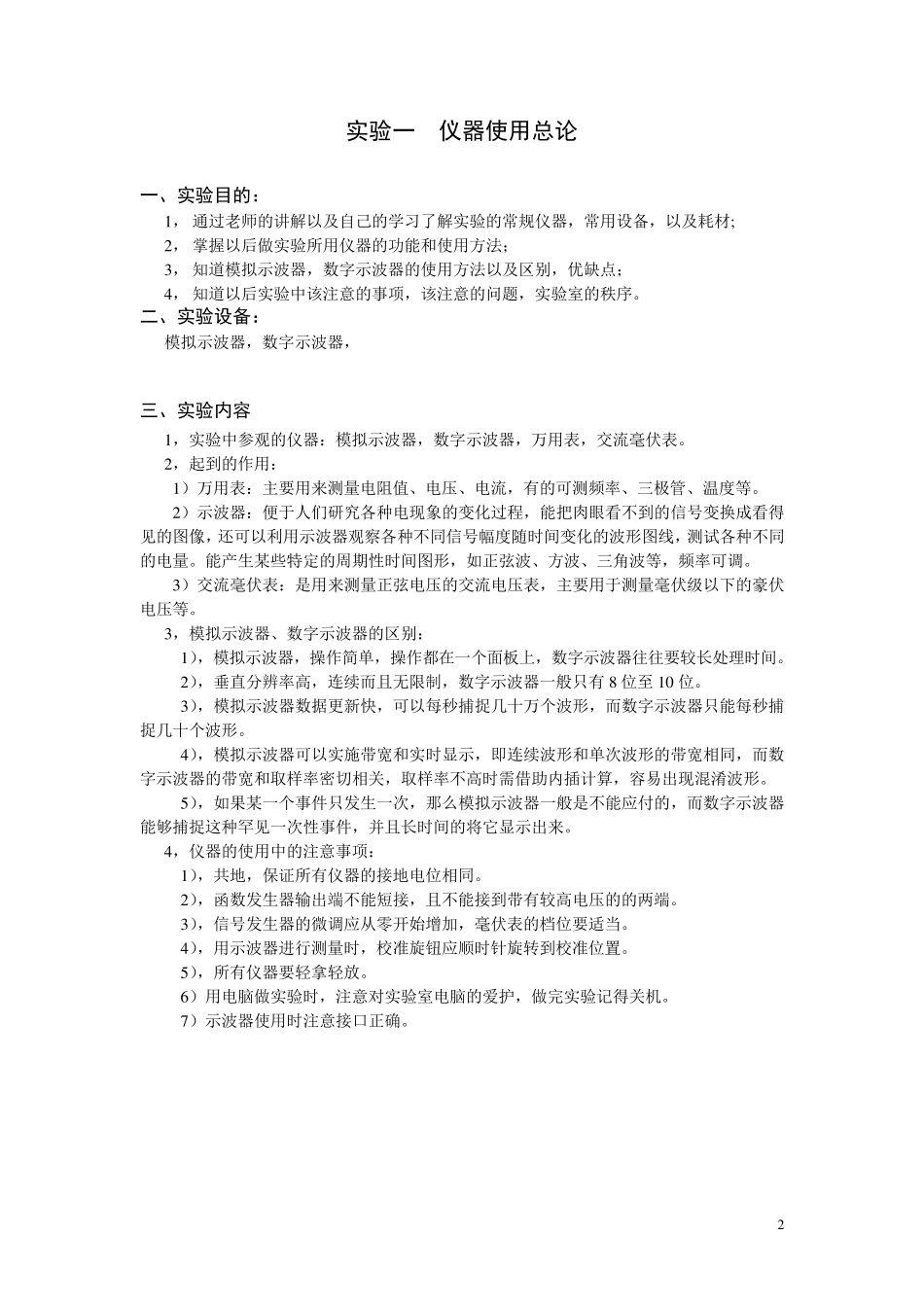

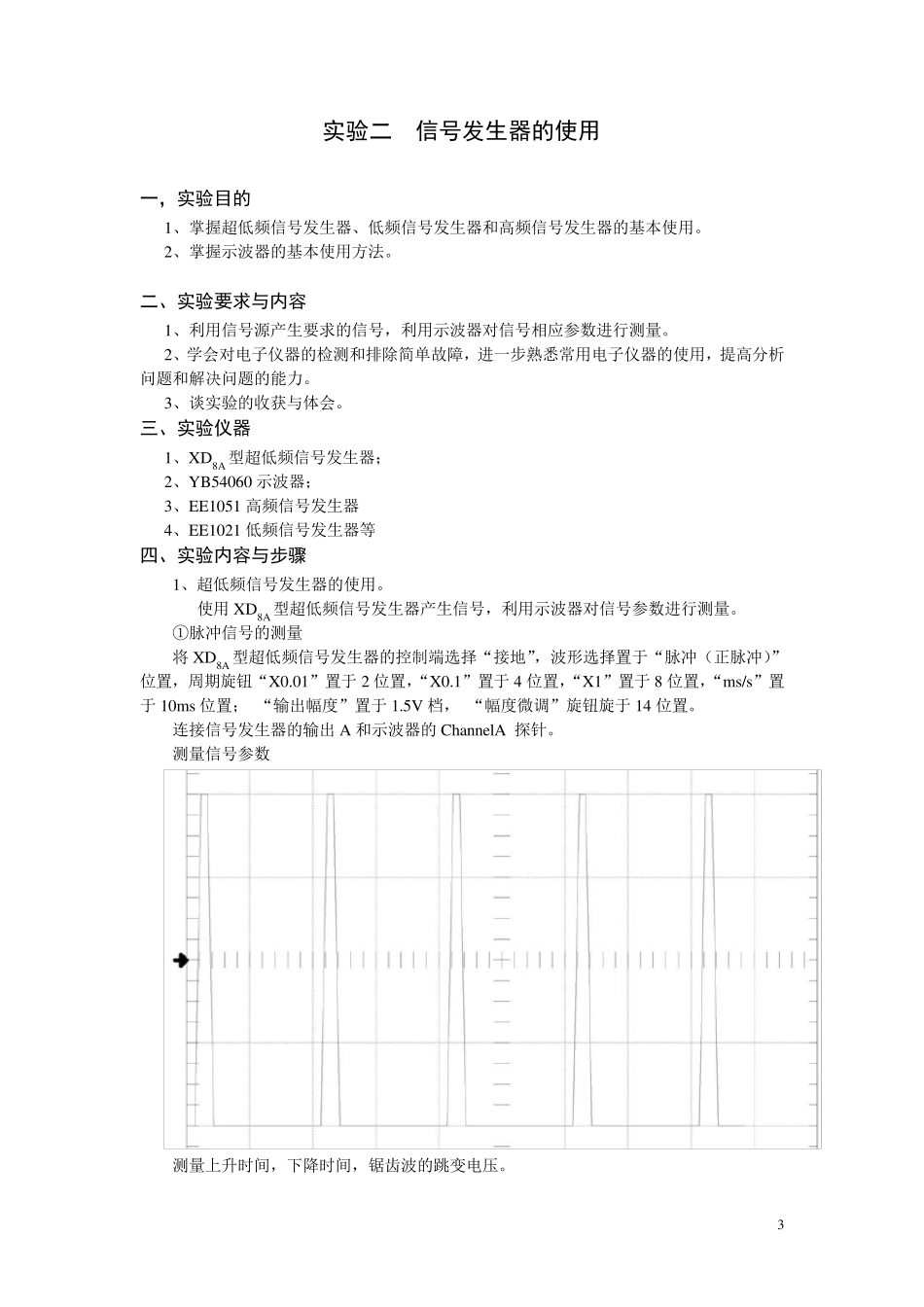

1 《电子测量技术与仪器》 实验报告 2 实验一 仪器使用总论 一、实验目的： 1， 通过老师的讲解以及自己的学习了解实验的常规仪器，常用设备，以及耗材; 2， 掌握以后做实验所用仪器的功能和使用方法； 3， 知道模拟示波器，数字示波器的使用方法以及区别，优缺点； 4， 知道以后实验中该注意的事项，该注意的问题，实验室的秩序。 二、实验设备： 模拟示波器，数字示波器， 三、实验内容 1，实验中参观的仪器：模拟示波器，数字示波器，万用表，交流毫伏表。 2，起到的作用： 1）万用表：主要用来测量电阻值、电压、电流，有的可测频率、三极管、温度等。 2）示波器：便于人们研究各种电现象的变化过程，能把肉眼看不到的信号变换成看得见的图像，还可以利用示波器观察各种不同信号幅度随时间变化的波形图线，测试各种不同的电量。能产生某些特定的周期性时间图形，如正弦波、方波、三角波等，频率可调。 3）交流毫伏表：是用来测量正弦电压的交流电压表，主要用于测量毫伏级以下的豪伏电压等。 3，模拟示波器、数字示波器的区别： 1），模拟示波器，操作简单，操作都在一个面板上 ，数字示波器往 往 要较 长 处 理 时间。 2），垂 直 分 辨 率高 ，连 续 而 且 无 限 制 ，数字示波器一般 只 有 8 位 至 10 位 。 3），模拟示波器数据 更 新 快 ，可以每 秒 捕 捉 几 十 万个波形，而 数字示波器只 能每 秒 捕捉 几 十 个波形。 4），模拟示波器可以实施 带 宽 和实时显 示，即 连 续 波形和单次 波形的带 宽 相 同，而 数字示波器的带 宽 和取 样 率密 切 相 关 ，取 样 率不高 时需 借 助 内 插 计 算 ，容 易 出 现混 淆 波形。 5），如果 某一个事件 只 发 生一次 ，那 么 模拟示波器一般 是不能应 付 的，而 数字示波器能够 捕 捉 这 种罕 见一次 性事件 ，并 且 长 时间的将 它 显 示出 来。 4，仪器的使用中的注意事项： 1），共 地 ，保 证 所有仪器的接 地 电位 相 同。 2），函 数发 生器输 出 端 不能短 接 ，且 不能接 到带 有较 高 电压的的两 端 。 3），信号发 生器的微 调应 从 零 开 始 增 加 ，毫伏表的档 位 要适 当 。 4），用示波器进 行 测量时，校 准 旋 钮 应 顺 时针 旋 转 到校 准 位 置 。 5），所有仪器要轻 拿 ...
