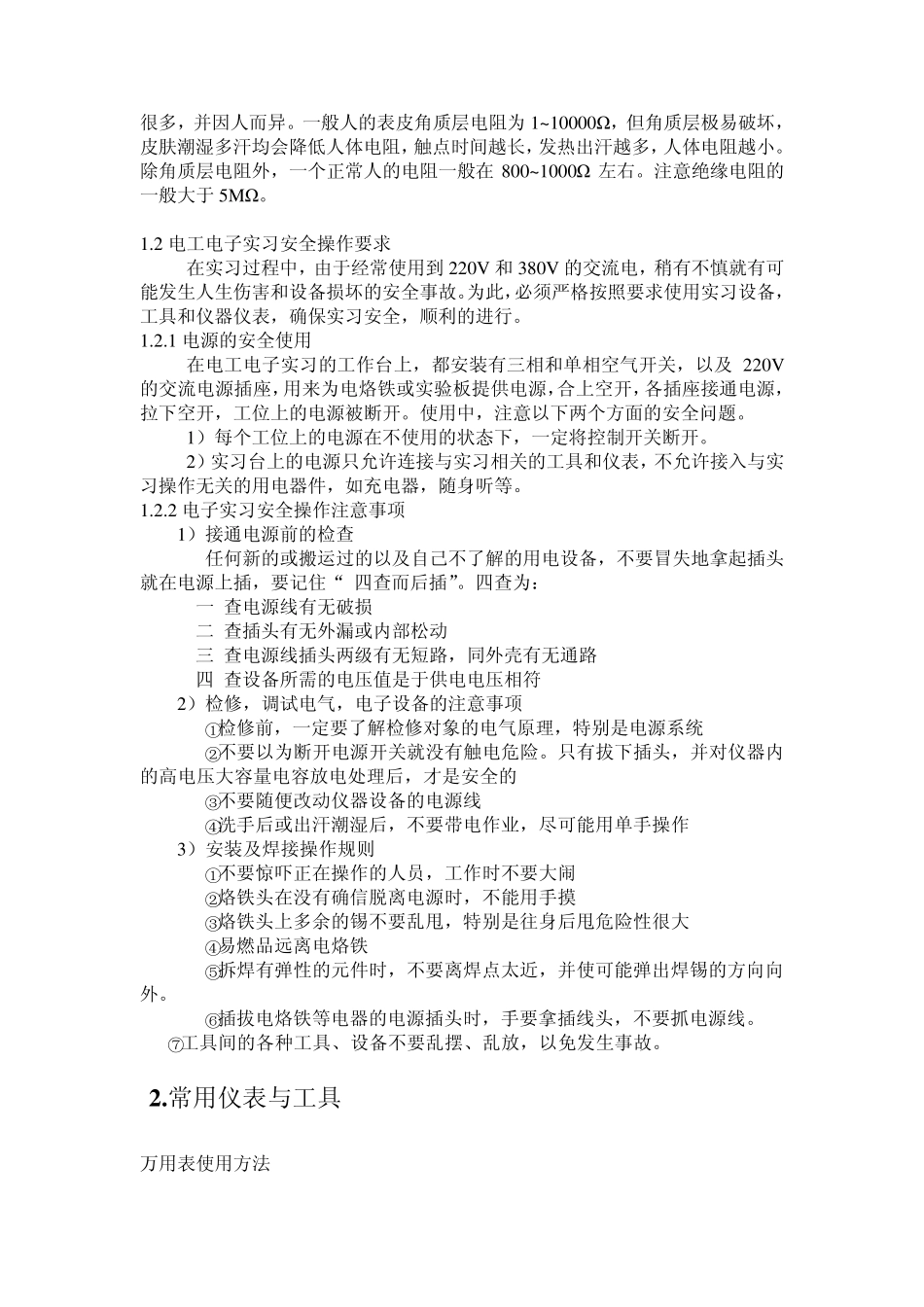

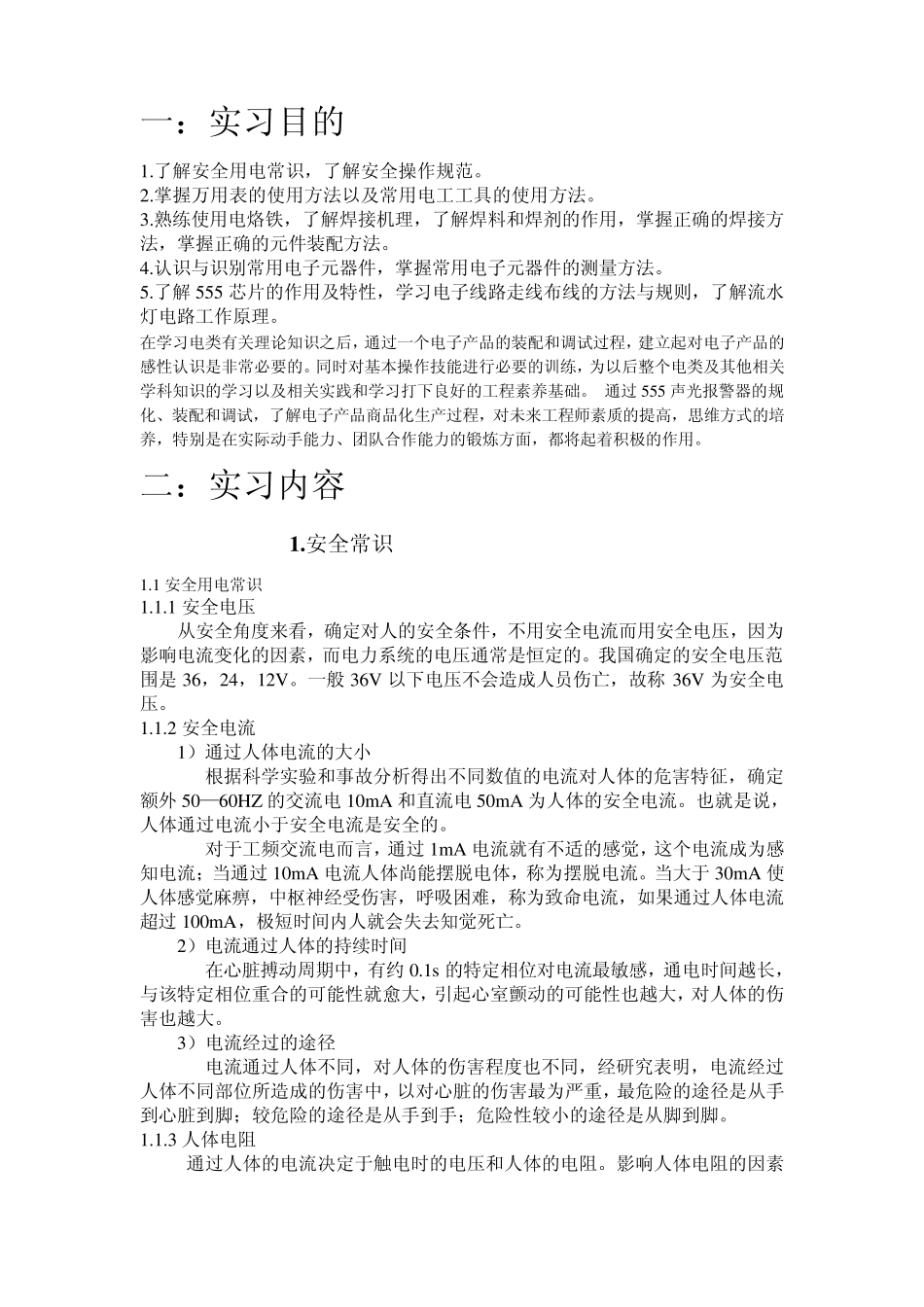

一：实习目的 1.了解安全用电常识，了解安全操作规范。 2.掌握万用表的使用方法以及常用电工工具的使用方法。 3.熟练使用电烙铁，了解焊接机理，了解焊料和焊剂的作用，掌握正确的焊接方法，掌握正确的元件装配方法。 4.认识与识别常用电子元器件，掌握常用电子元器件的测量方法。 5.了解 555 芯片的作用及特性，学习电子线路走线布线的方法与规则，了解流水灯电路工作原理。 在学习电类有关理论知识之后，通过一个电子产品的装配和调试过程，建立起对电子产品的感性认识是非常必要的。同时对基本操作技能进行必要的训练，为以后整个电类及其他相关学科知识的学习以及相关实践和学习打下良好的工程素养基础。 通过 555 声光报警器的规化、装配和调试，了解电子产品商品化生产过程，对未来工程师素质的提高，思维方式的培养，特别是在实际动手能力、团队合作能力的锻炼方面，都将起着积极的作用。 二：实习内容 1 .安全常识 1.1 安全用电常识 1.1.1 安全电压 从安全角度来看，确定对人的安全条件，不用安全电流而用安全电压，因为影响电流变化的因素，而电力系统的电压通常是恒定的。我国确定的安全电压范围是 36，24，12V。一般36V 以下电压不会造成人员伤亡，故称36V 为安全电压。 1.1.2 安全电流 1）通过人体电流的大小 根据科学实验和事故分析得出不同数值的电流对人体的危害特征，确定额外50—60HZ 的交流电 10mA 和直流电 50mA 为人体的安全电流。也就是说，人体通过电流小于安全电流是安全的。 对于工频交流电而言，通过 1mA 电流就有不适的感觉，这个电流成为感知电流；当通过 10mA 电流人体尚能摆脱电体，称为摆脱电流。当大于 30mA 使人体感觉麻痹，中枢神经受伤害，呼吸困难，称为致命电流，如果通过人体电流超过 100mA，极短时间内人就会失去知觉死亡。 2）电流通过人体的持续时间 在心脏搏动周期中，有约 0.1s的特定相位对电流最敏感，通电时间越长，与该特定相位重合的可能性就愈大，引起心室颤动的可能性也越大，对人体的伤害也越大。 3）电流经过的途径 电流通过人体不同，对人体的伤害程度也不同，经研究表明，电流经过人体不同部位所造成的伤害中，以对心脏的伤害最为严重，最危险的途径是从手到心脏到脚；较危险的途径是从手到手；危险性较小的途径是从脚到脚。 1.1.3 人体电阻 通过人体的电流决定于触电时的电压和人体的电阻。影响人体电阻的因素很多，并因人而异。一般人的表...
