电子电工实训室建设方案

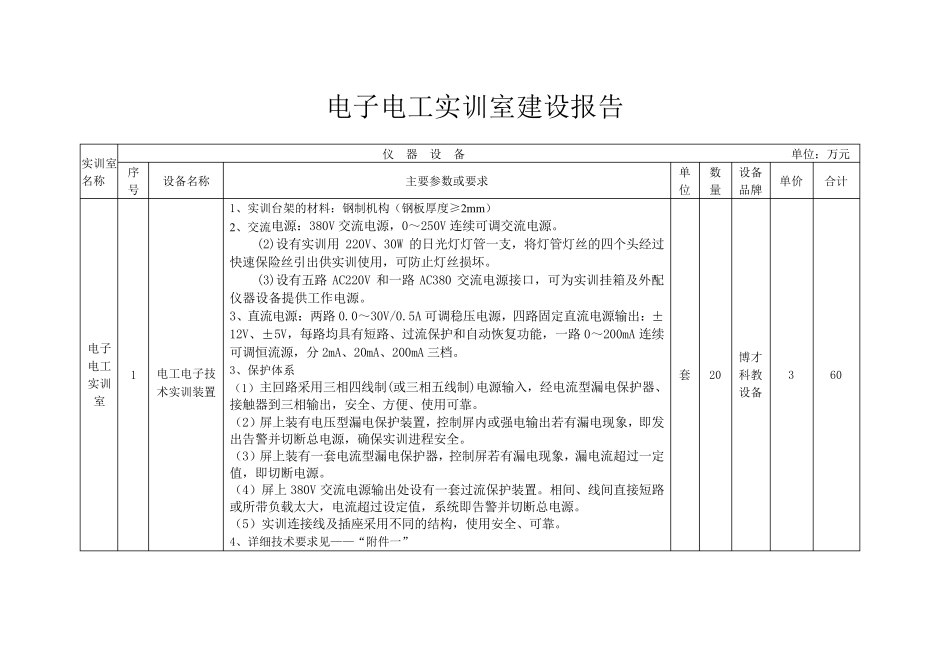

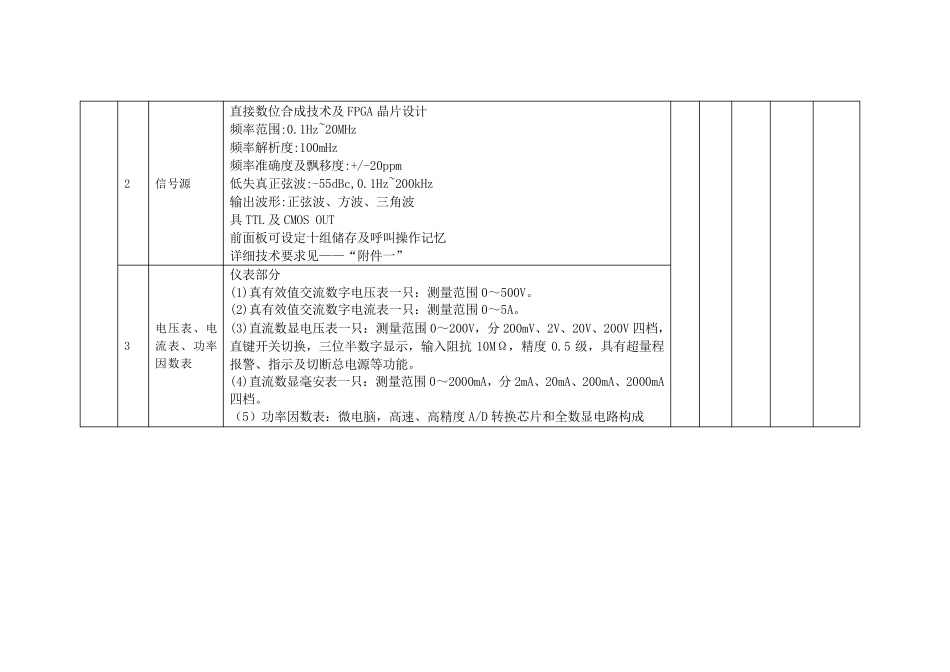

电子电工实训室建设报告 实训室名称 仪 器 设 备 单位：万元 序号 设备名称 主要参数或要求 单位 数量 设备品牌 单价 合计 电子电工实训室 1 电工电子技术实训装置 1、实训台架的材料：钢制机构（钢板厚度≥2m m ） 2、交流电源：380V 交流电源，0～250V 连续可调交流电源。 (2)设有实训用220V、30W 的日光灯灯管一支，将灯管灯丝的四个头经过快速保险丝引出供实训使用，可防止灯丝损坏。 (3)设有五路AC220V 和一路AC380 交流电源接口，可为实训挂箱及外配仪器设备提供工作电源。 3、直流电源：两路0.0～30V/0.5A 可调稳压电源，四路固定直流电源输出：±12V、±5V，每路均具有短路、过流保护和自动恢复功能，一路0～200mA 连续可调恒流源，分 2mA、20mA、200mA 三档。 3、保护体系 （1）主回路采用三相四线制(或三相五线制)电源输入，经电流型漏电保护器、接触器到三相输出，安全、方便、使用可靠。 （2）屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即发出告警并切断总电源，确保实训进程 安全。 （3）屏上装有一套 电流型漏电保护器，控制屏若有漏电现象，漏电流超 过一定值 ，即切断电源。 （4）屏上380V 交流电源输出处 设有一套 过流保护装置。相间 、线间 直接短路或所 带 负 载 太 大 ，电流超 过设定值 ，系统 即告警并切断总电源。 （5）实训连接线及插 座 采用不 同 的结 构，使用安全、可靠。 4、详 细 技术要求见 — — “ 附 件 一” 套 20 博 才科 教设备 3 60 2 信号源 直接数位合成技术及FPGA 晶片设计 频率范围:0.1Hz~20MHz 频率解析度:100mHz 频率准确度及飘移度:+/-20ppm 低失真正弦波:-55dBc,0.1Hz~200kHz 输出波形:正弦波、方波、三角波 具TTL 及CMOS OUT 前面板可设定十组储存及呼叫操作记忆 详细技术要求见——“附件一” 3 电压表、电流表、功率因数表 仪表部分 (1)真有效值交流数字电压表一只：测量范围0～500V。 (2)真有效值交流数字电流表一只：测量范围0～5A。 (3)直流数显电压表一只：测量范围0～200V，分200mV、2V、20V、200V 四档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5 级，具有超量程报警、指示及切断总电源等功能。 (4)直流数显毫安表一只：测量范围0～2000mA，分2mA、20mA、200mA、2000mA四档。 （5）功率因数表：微电脑，高速、高精度A/D 转换芯片和全数显电路...
