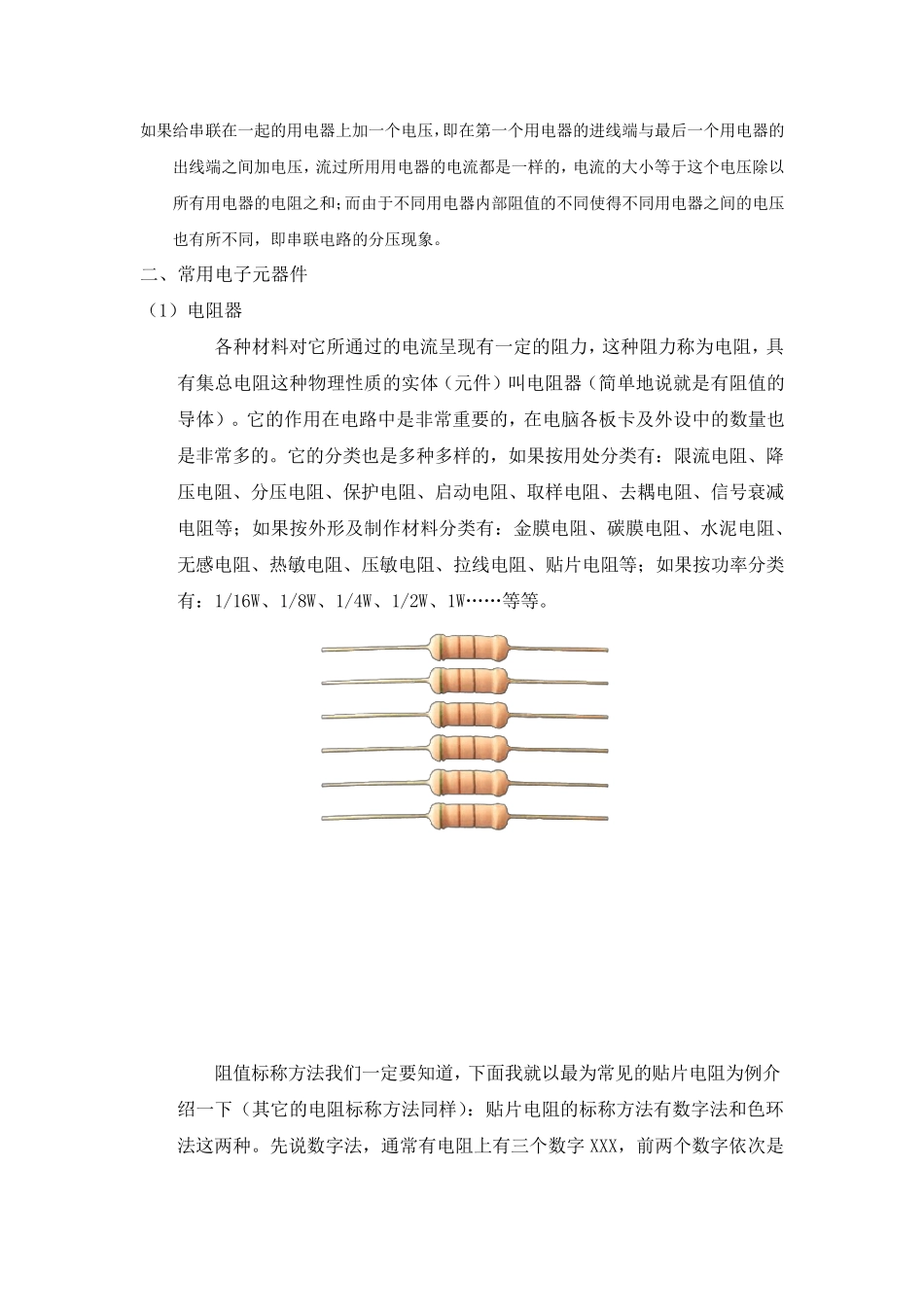

电子电路基础知识 一、电路常识： （1）电压，电流 电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流 ——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。注：电压的符号是“V”，电流的符号是“A”。 （2 ）并联电路和串联电路 并联电路 举个例子，五个人前后站成一列，他们的左手互相拉在一起，右手互相拉在一起；这个就是并联，只不过在电路中不是人手之间联接，而是用电器之间的进线端和出线端之间的联接，在并联电路中如果所用用电器的进线端互相都联接在一起，出线端互相也联接在一起，就是并联电路。 并联电路特点如下： 如果在并联电路中的用电器进线端与出线端之间加上一个电压，那么所有用电器的进线端与出线端之间电压是一样的，即在并联电路中所有电器之间电压相等，但是不同的用电器因为内部电阻不同那么流过的电流就不同了，即并联电路的分流现象。 串联电路 举个例子，五个人左右站成一排，而不是一列了，第一个人的右手和第二个人的左手拉在一起，第二个人的右手和第三个人的左手拉在一起，依次类推；这种现象就是串联了，在电路中则是第一个用电器的出线端与下一个用电器的进线端相联接，第二个用电器的出线端与下一个用电器的进线端相联接，这就是串联电路。 串联电路特点如下： 如 果 给 串 联 在 一 起 的 用 电 器 上 加 一 个 电 压 ，即 在 第 一 个 用 电 器 的 进 线 端 与 最 后 一 个 用 电 器 的出 线 端 之 间 加 电 压 ， 流 过 所 用 用 电 器 的 电 流 都 是 一 样 的 ， 电 流 的 大 小 等 于 这 个 电 压 除 以所 有 用 电 器 的 电 阻 之 和 ；而 由 于 不 同 用 电 器 内 部 阻 值 的 不 同 使 得 不 同 用 电 器 之 间 的 电 压也 有 所 不 同 ， 即 串 联 电 路 的 分 压 现 象 。 二 、 常 用 电 子 元 器 件 （ 1） 电 阻 器 各 种 材 料 对 它 所 通 过 的 电 流 呈 现 有 一 定 的 阻 力 ， 这 种 阻 力 称 为 电 阻 ，...
