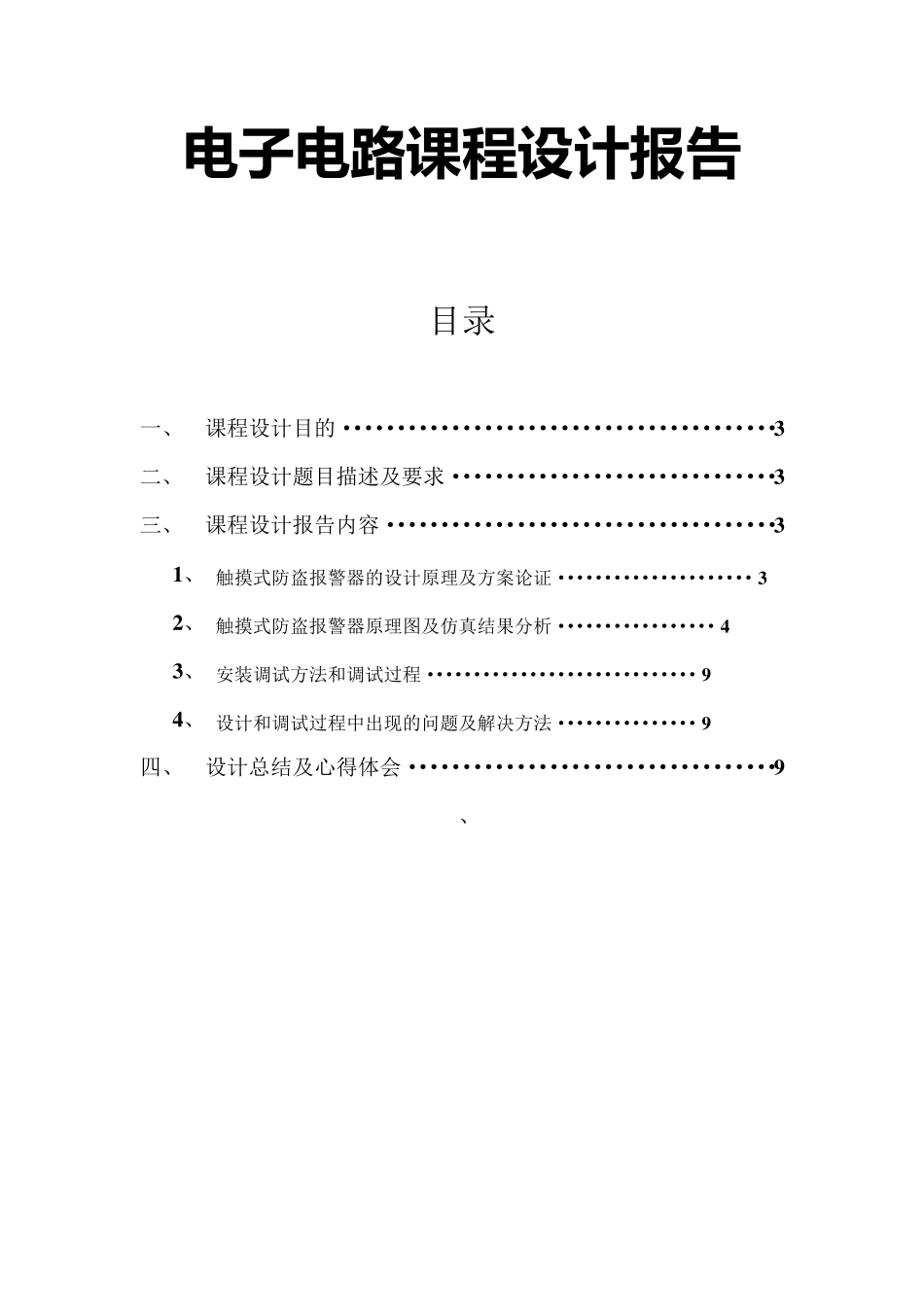

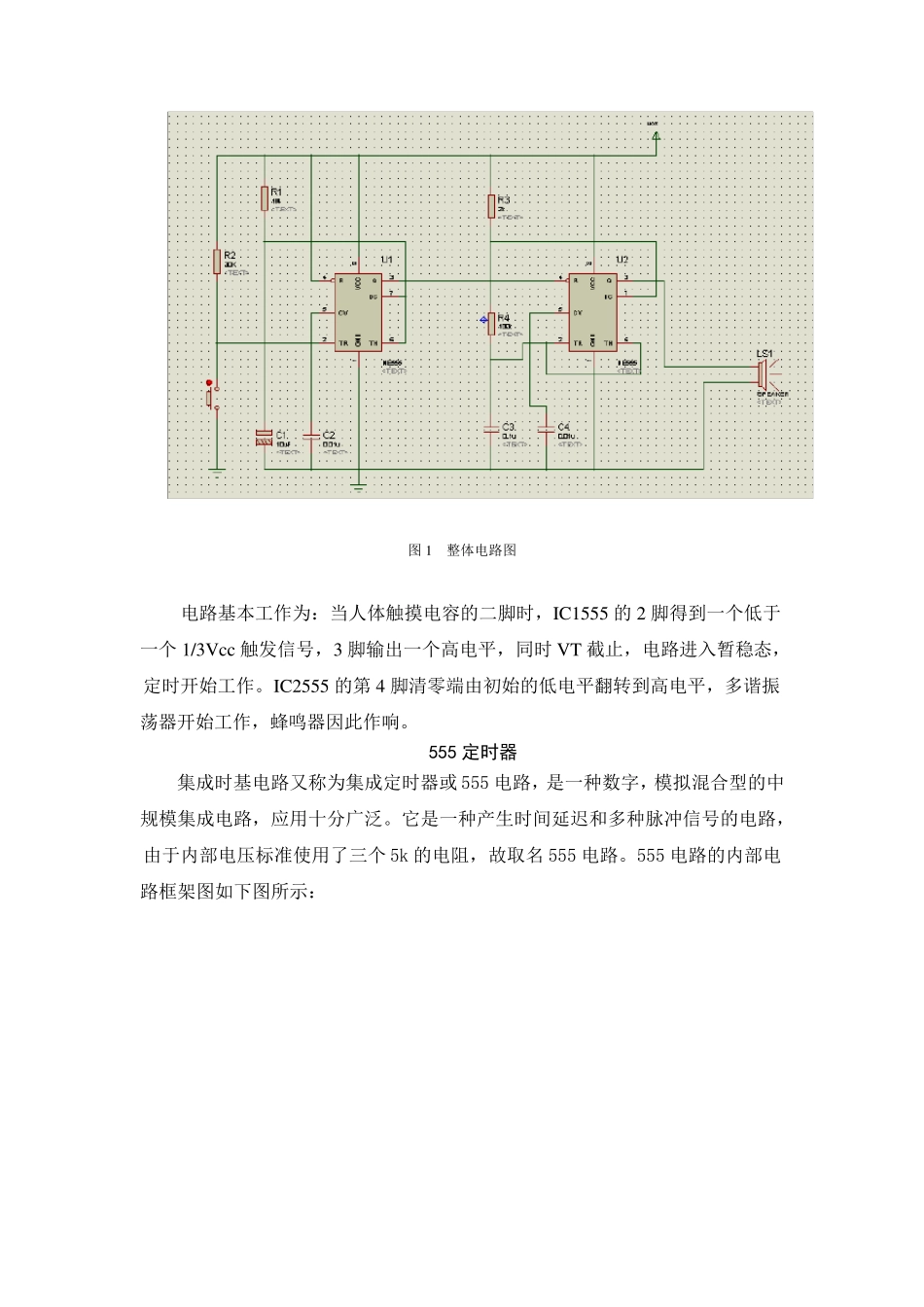

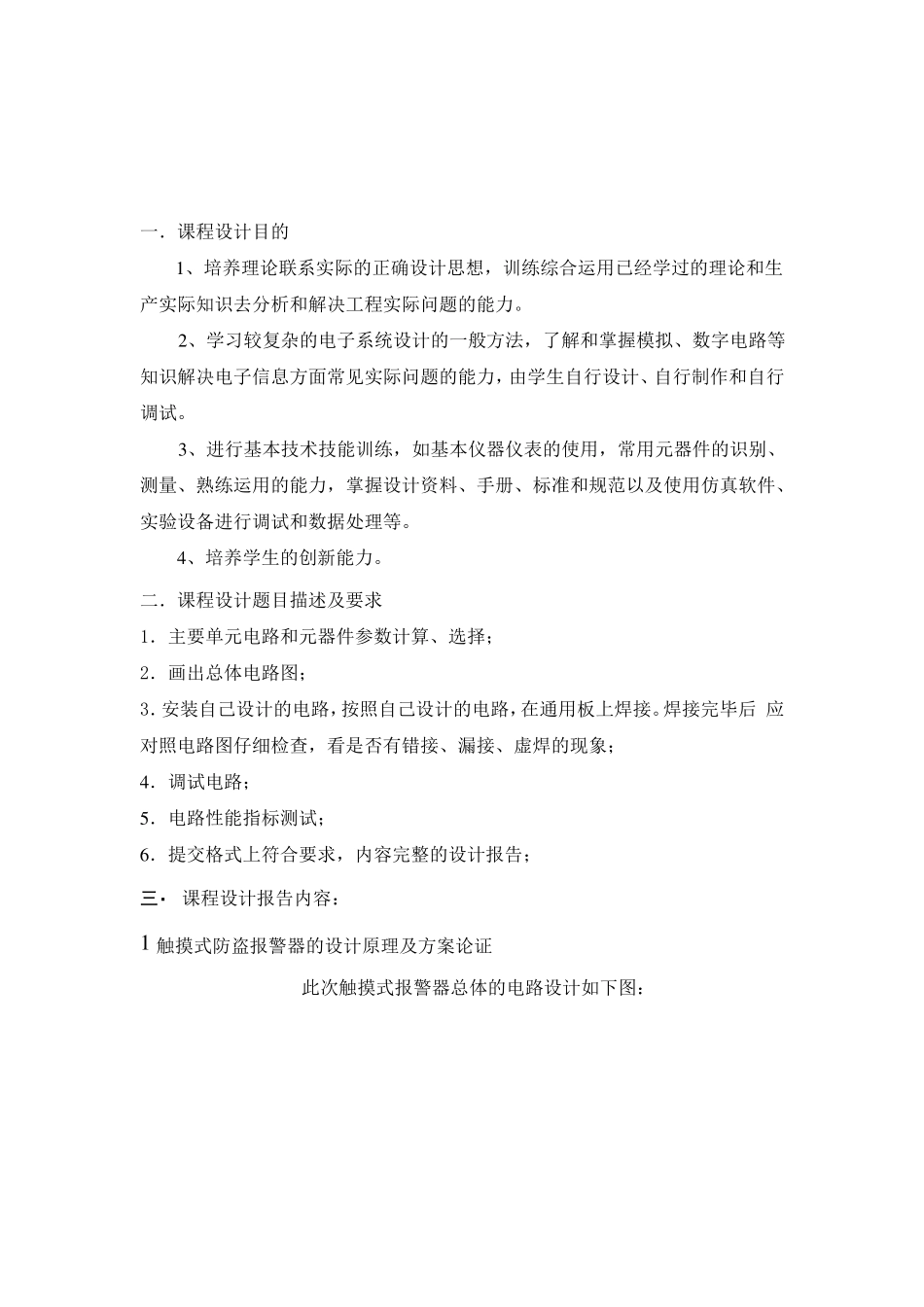

电 子 电 路 课 程 设 计 报 告 目录 一、 课程设计目的········································3 二、 课程设计题目描述及要求······························3 三、 课程设计报告内容····································3 1 、 触摸式防盗报警器的设计原理及方案论证·····················3 2 、 触摸式防盗报警器原理图及仿真结果分析·················4 3 、 安装调试方法和调试过程·····························9 4 、 设计和调试过程中出现的问题及解决方法···············9 四、 设计总结及心得体会··································9 、 一．课程设计目的 1 、培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生 产实际知识去分析和解决工程实际问题的能力。 2 、学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行 调试。 3 、进行基本技术技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、 实验设备进行调试和数据处理等。 4 、培养学生的创新能力。 二．课程设计题目描述及要求 1．主要单元电路和元器件参数计算、选择； 2．画出总体电路图； 3．安装自己设计的电路，按照自己设计的电路，在通用板上焊接。焊接完毕后 应 对照电路图仔细检查，看是否有错接、漏接、虚焊的现象； 4 ．调试电路； 5 ．电路性 能指 标测试； 6 ．提 交 格 式 上符 合要求，内 容 完整 的设计报 告 ； 三．课程设计报 告 内 容 ： 1 触 摸 式 防 盗 报 警 器的设计原 理及方案 论证 此 次 触 摸 式 报 警 器总体的电路设计如下 图： 图1 整体电路图 电路基本工作为：当人体触摸电容的二脚时，IC1555 的2 脚得到一个低于一个1/3Vcc触发信号，3 脚输出一个高电平，同时VT 截止，电路进入暂稳态，定时开始工作。IC2555 的第 4 脚清零端由初始的低电平翻转到高电平，多谐振 荡器开始工作，蜂鸣器因此作响。 555 定时器...
