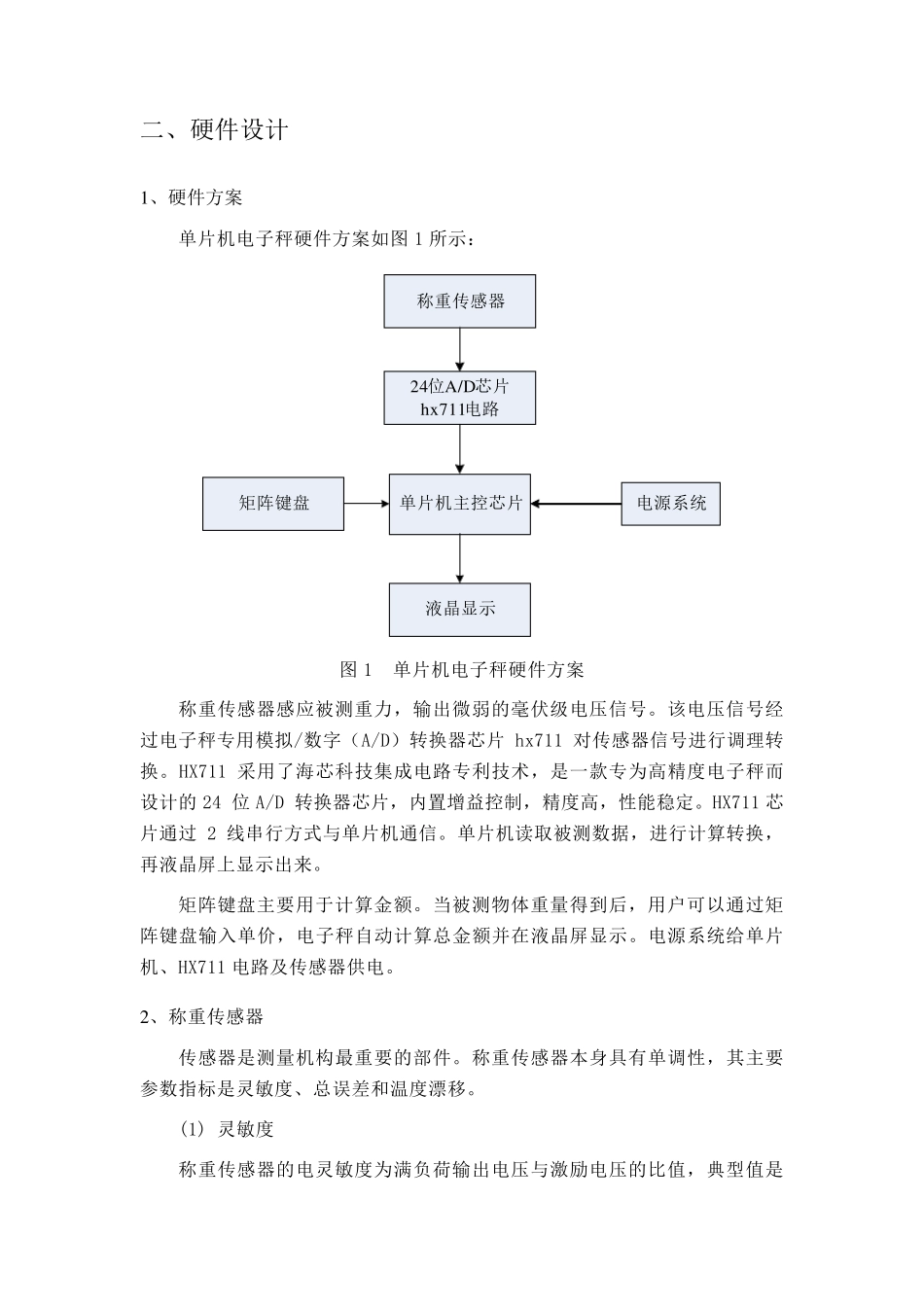

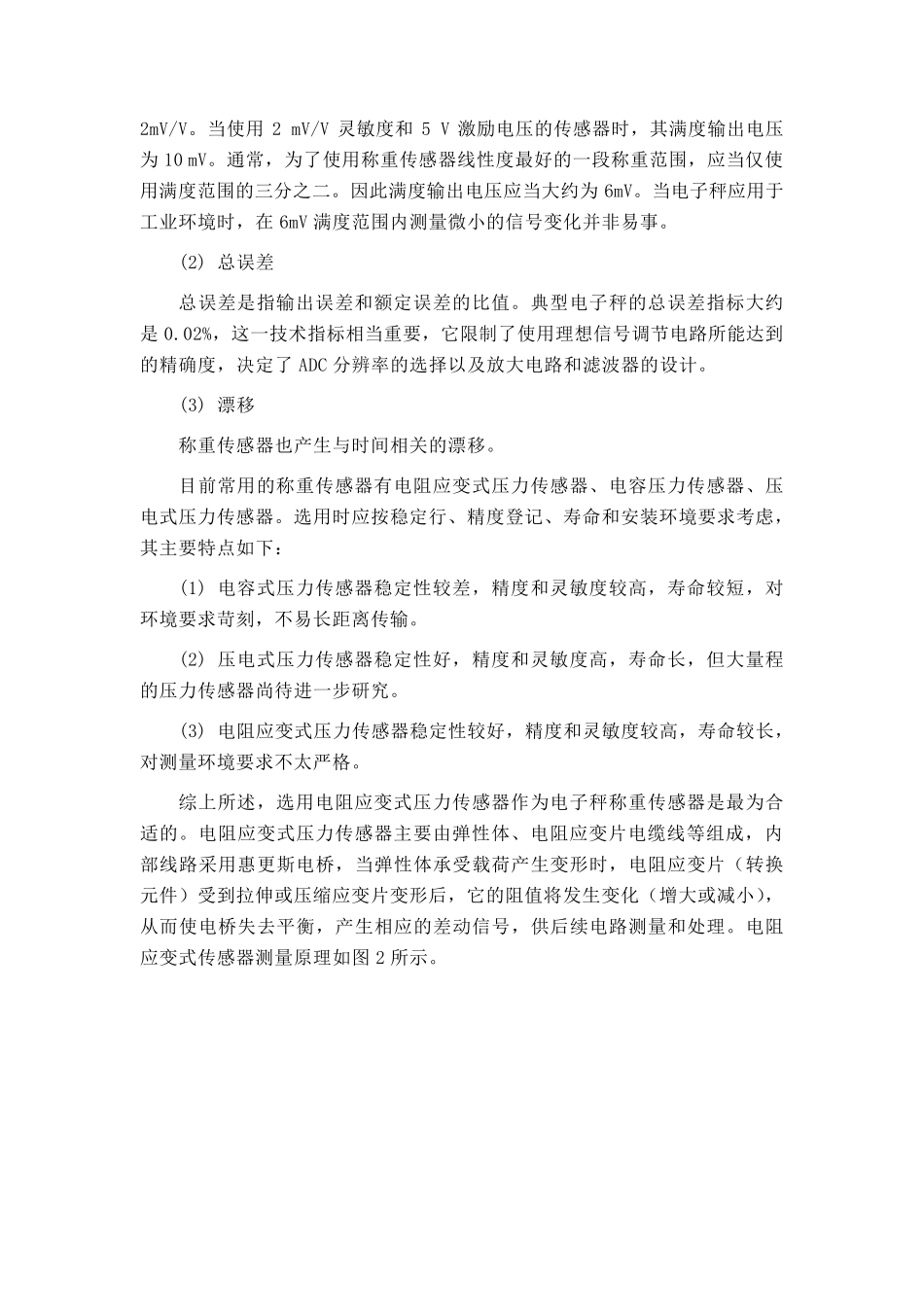

单片机电子秤设计报告 秤是一种在实际工作和生活中经常用到的测量器具。随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。 和传统秤相比较，电子秤利用新型传感器、高精度 AD 转换器件、单片机设计实现，具有精度高、功能强等特点。本课题设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能。该电子秤的测量范围为 0-10Kg，测量精度达到5g，有高精度，低成本，易携带的特点。电子秤采用液晶显示汉字和测量记过，比传统秤具有更高的准确性和直观性。另外，该电子秤电路简单，使用寿命长，应用范围广，可以应用于商场、超市、家庭等场所，成为人们日常生活中不可少的必需品。 一、功能描述 1、采用高精度电阻 应变 式 压 力 传感器，测量量程 0-10kg，测量精度可达5g。 2、采用电子秤专 用模 拟 /数 字（ A/D） 转换器芯 片hx711 对 传感器信 号 进行 调 理 转换，HX711 采用了 海 芯 科 技集 成电路专 利技术，是一款 专 为高精度电子秤而设计的24 位 A/D 转换器芯 片。 3、采用STC89C52 单片机作为主 控 芯 片，实现称重、计算价格等主 控 功能。 4、采用128*64 汉字液晶屏 显示称重重量、单价、总 价等信 息 。 5、采用4*4 矩 阵 键盘进 行 人机交 互 ，键盘容 量大 ，操 作便捷 。 6、具有超量程 报警功能，可以通 过蜂 鸣 器和LED 灯 报警。 7、系 统通 过USB 电源 供 电，单片机程 序 也 可通 过USB 线 串 行 下 载 。 二、硬件设计 1、硬件方案 单片机电子秤硬件方案如图 1 所示： 24位A/D芯片hx711电路单片机主控芯片电源系统液晶显示矩阵键盘称重传感器 图 1 单片机电子秤硬件方案 称重传感器感应被测重力，输出微弱的毫伏级电压信号。该电压信号经过电子秤专用模拟/数字（A/D）转换器芯片 hx711 对传感器信号进行调理转换。HX711 采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的 24 位 A/D 转换器芯片，内置增益控制，精度高，性能稳定。HX711 芯片通过 2 线串行方式与单片机通信。单片机读取被测数据，进行计算转换，再液晶屏上显示出来。 矩阵键盘主要用于计算金额。当被测物体重量得到后，用户可以通过矩阵键盘输入单价，电子秤自动计算总金额并在...
