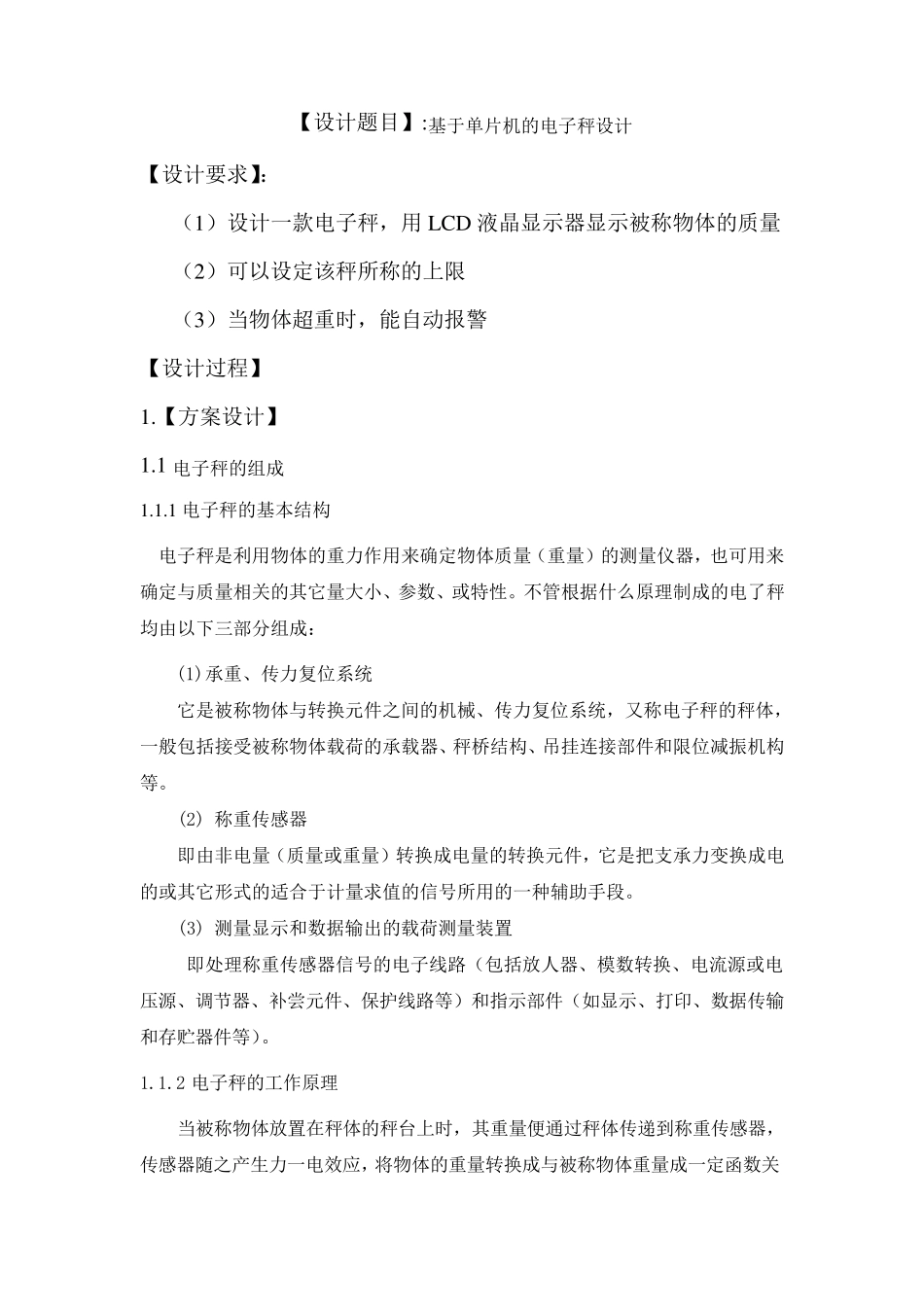

【设计题目】:基于单片机的电子秤设计 【设计要求】： （1）设计一款电子秤，用LCD 液晶显示器显示被称物体的质量 （2）可以设定该秤所称的上限 （3）当物体超重时，能自动报警 【设计过程】 1
【方案设计】 1
1 电子秤的组成 1
1 电子秤的基本结构 电子秤是利用物体的重力作用来确定物体质量（重量）的测量仪器，也可用来确定与质量相关的其它量大小、参数、或特性
不管根据什么原理制成的电了秤均由以下三部分组成： (1) 承重、传力复位系统 它是被称物体与转换元件之间的机械、传力复位系统，又称电子秤的秤体，一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件和限位减振机构等
(2) 称重传感器 即由非电量（质量或重量）转换成电量的转换元件，它是把支承力变换成电的或其它形式的适合于计量求值的信号所用的一种辅助手段
(3) 测量显示和数据输出的载荷测量装置 即处理称重传感器信号的电子线路（包括放人器、模数转换、电流源或电压源、调节 器、补 尝 元件、保 护 线路等）和指 示部件（如 显示、打 印 、数据传输和存 贮 器件等）
2 电子秤的工 作原理 当被称物体放置在 秤体的秤台 上时，其重量便 通 过秤体传递 到 称重传感器，传感器随 之产 生 力一电效 应 ，将 物体的重量转换成与被称物体重量成一定函 数关系（一般成正比关系）的电信号（电压或电流等）
此信号由放大电路进行放大、经滤波后再由模／数( A/D)器进行转换，数字信号再送到微处器的CPU 处理，CPU不断扫描键盘和各功能开关，根据键盘输入内容和各种功能开关的状态进行必要的判断、分析、由仪表的软件来控制各种运算
运算结果送到内存贮器，需要显示时，CPU 发出指令，从内存贮器中读出送到显示器显示，或送打印机打印

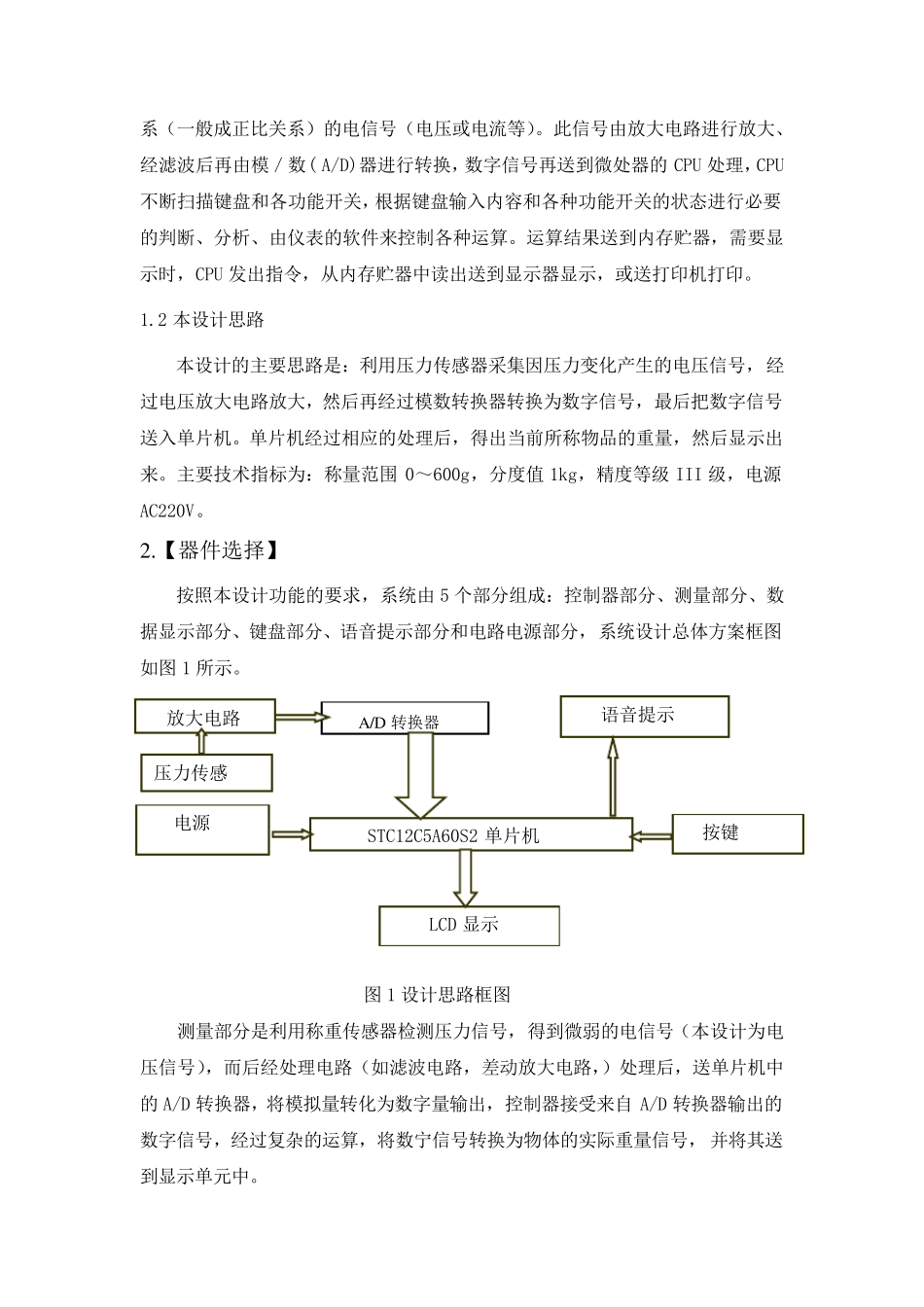

2 本设计思路 本设计的主要思路是：利用压力传感器采集因压力变化产生的电压信号，经
