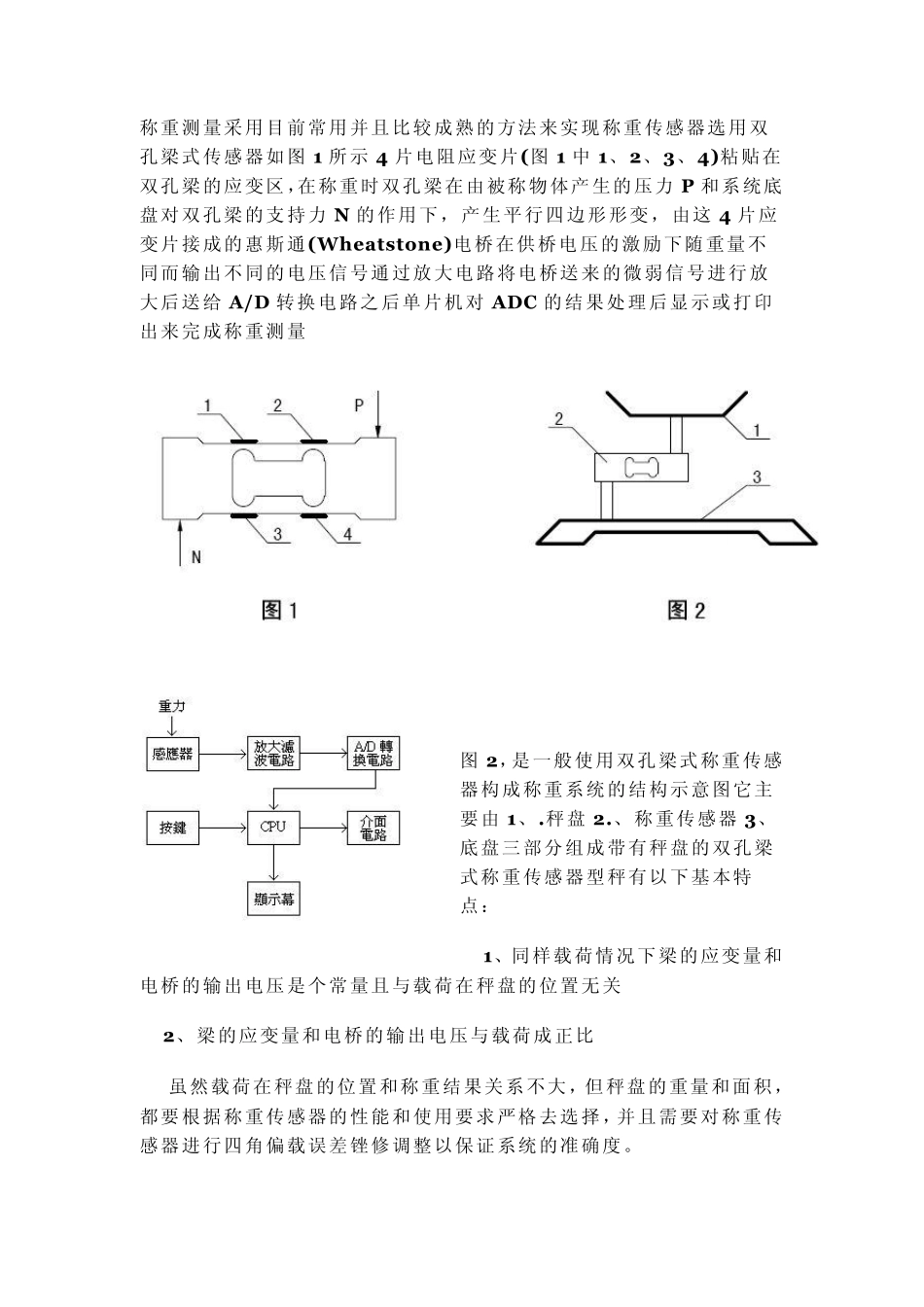

称重测量采用目前常用并且比较成熟的方法来实现称重传感器选用双孔梁式传感器如图1 所示4 片电阻应变片(图1 中1、2、3、4)粘贴在双孔梁的应变区，在称重时双孔梁在由被称物体产生的压力 P 和系统底盘对双孔梁的支持力 N 的作用下，产生平行四边形形变，由这 4 片应变片接成的惠斯通(Wheatstone)电桥在供桥电压的激励下随重量不同而输出不同的电压信号通过放大电路将电桥送来的微弱信号进行放大后送给 A/D 转换电路之后单片机对 ADC 的结果处理后显示或打印出来完成称重测量 图2，是一般使用双孔梁式称重传感器构成称重系统的结构示意图它主要由 1、
、称重传感器3、底盘三部分组成带有秤盘的双孔梁式称重传感器型秤有以下基本特点： 1、同样载荷情况下梁的应变量和电桥的输出电压是个常量且与载荷在秤盘的位置无关 2、梁的应变量和电桥的输出电压与载荷成正比 虽然载荷在秤盘的位置和称重结果关系不大，但秤盘的重量和面积，都要根据称重传感器的性能和使用要求严格去选择，并且需要对称重传感器进行四角偏载误差锉修调整以保证系统的准确度

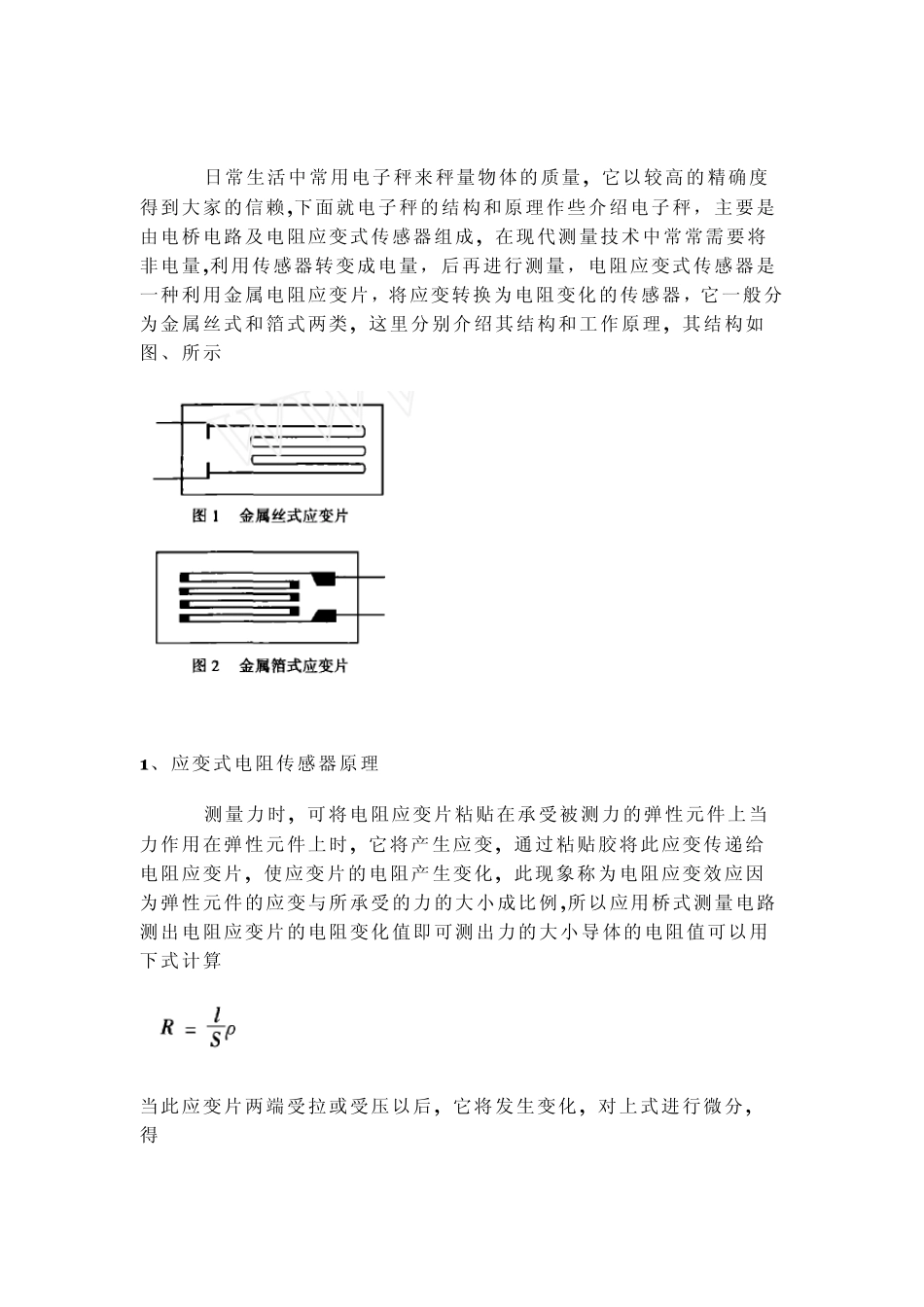

日常生活中常用电子秤来秤量物体的质量, 它以较高的精确度得到大家的信赖,下面就电子秤的结构和原理作些介绍电子秤，主要是由电桥电路及电阻应变式传感器组成, 在现代测量技术中常常需要将非电量,利用传感器转变成电量，后再进行测量，电阻应变式传感器是一种利用金属电阻应变片，将应变转换为电阻变化的传感器，它一般分为金属丝式和箔式两类, 这里分别介绍其结构和工作原理, 其结构如图、所示 1 、应变式电阻传感器原理 测量力时, 可将电阻应变片粘贴在承受被测力的弹性元件上当力作用在弹性元件上时, 它将产生应变, 通过粘贴胶将此应变传递给电阻应变片, 使应变片的电阻产生变化, 此现象称为电阻应变效应因为弹性元件的应变与所承受的力的大小成比例,所以应用桥式测量电路测出电
