电子线路CAD复习题及答案

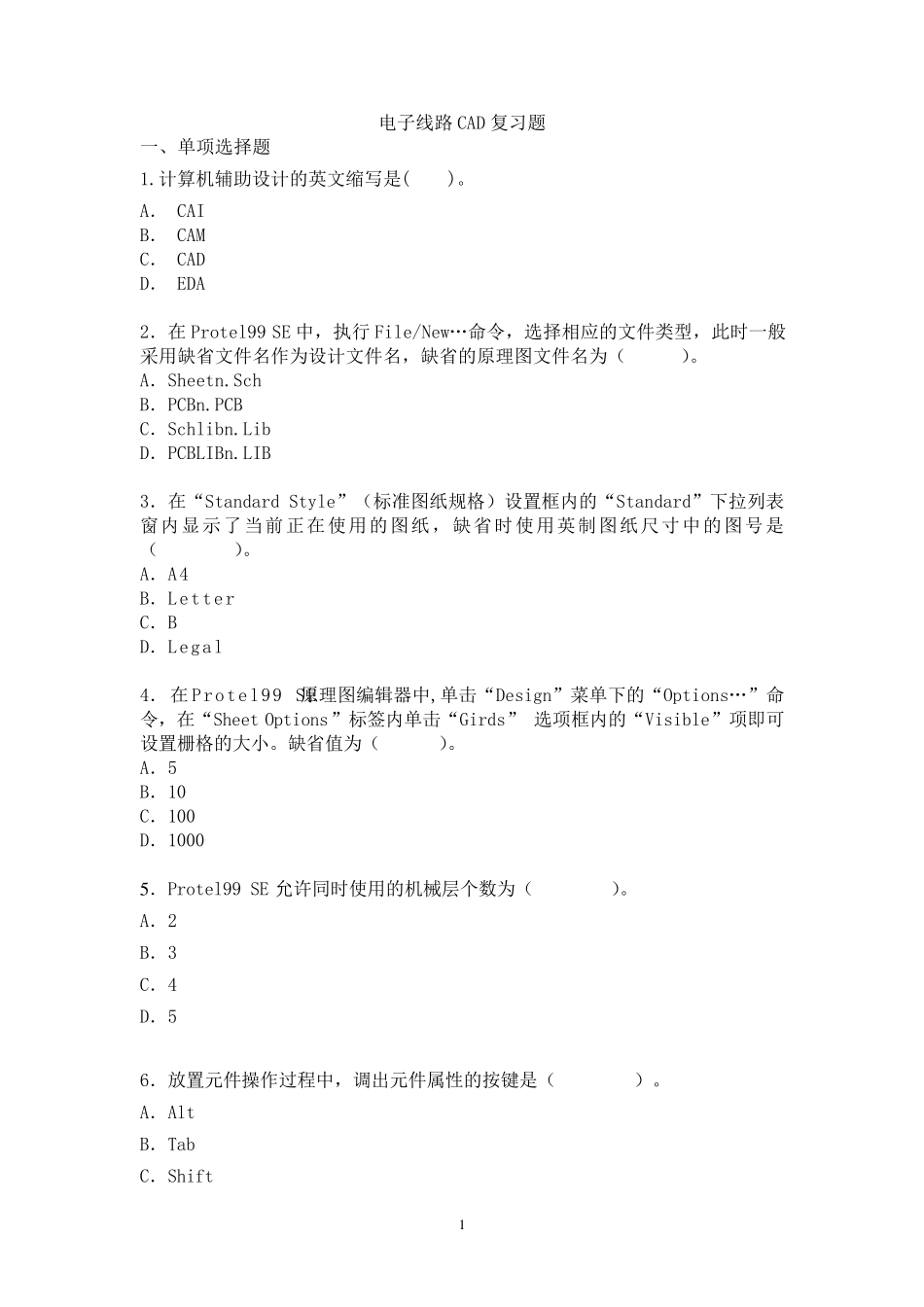

电子线路CAD复习题及答案_第1页
1/22
电子线路CAD复习题及答案_第2页
2/22
电子线路CAD复习题及答案_第3页
3/22
1 电子线路CAD 复习题 一、单项选择题 1.计算机辅助设计的英文缩写是( )。 A. CAI B. CAM C. CAD D. EDA 2.在Protel99 SE 中,执行File/New…命令,选择相应的文件类型,此时一般采用缺省文件名作为设计文件名,缺省的原理图文件名为( )。 A.Sheetn.Sch B.PCBn.PCB C.Schlibn.Lib D.PCBLIBn.LIB 3.在“Standard Style”(标准图纸规格)设置框内的“Standard”下拉列表窗内显示了当前正在使用的图纸,缺省时使用英制图纸尺寸中的图号是( )。 A.A4 B.Letter C.B D.Legal 4.在Protel99 SE原理图编辑器中,单击“Design”菜单下的“Options…”命令,在“Sheet Options”标签内单击“Girds” 选项框内的“Visible”项即可设置栅格的大小。缺省值为( )。 A.5 B.10 C.100 D.1000 5 .Protel99 SE 允许同时使用的机械层个数为( )。 A.2 B.3 C.4 D.5 6.放置元件操作过程中,调出元件属性的按键是( )。 A.Alt B.Tab C.Shift 2 D.Ctrl 7.打印PCB 印制电路板中Print Scale 是打印比例,取值范围在0.1 到10 之间,缺省时为( )。 A.0.5 B.1 C.1.5 D.2 8.在编辑原理图过程中,放置I/O 端口单击画线工具栏的工具是( )。 A.Place Port B.Place Power Port C.Place Part D.Place Bus 9.在Protel99 SE 原理图编辑器中,画图工具(Drawing Tools)栏内直线形状选择虚线应为( )。 A.Solid B.Dashed C.Dotted D.Small 10.在Protel99 SE 原理图编辑器中,元器件靠上对齐执行操作命令是( )。 A.Align Top B.Align Bottom C.Align Left D.Align Right 11.CAD 的英文缩写是( )。 A. 计算机辅助制造 B.计算机辅助设计 C.电子设计自动化 D.电子线路设计 12.网络表文件组成部分个数为( )。 A.2 B.3 C.4 D.5 13 .瞬态特性分析可以获得电路中各节点对地电压、支路电流等信号的( )。 3 A.瞬时值 B.静态值 C.起始频率 D.终了频率 1 4 .当需要在DIP 引脚间走一条连线时,最小线宽可取( )。 A. 10mil B. 15mil C. 20mil D. 30mil 1 5 .所谓布线模式,就是设置焊盘之间的连线方式,对于整个电路板,选择模式一般为( )。 A.最短布线 B.星形 C.菊花链状 D.水平 16.Protel99 SE 用的设计软件是( )。 A.电气工程 B.机械工...
