电子线路CAD试卷及答案

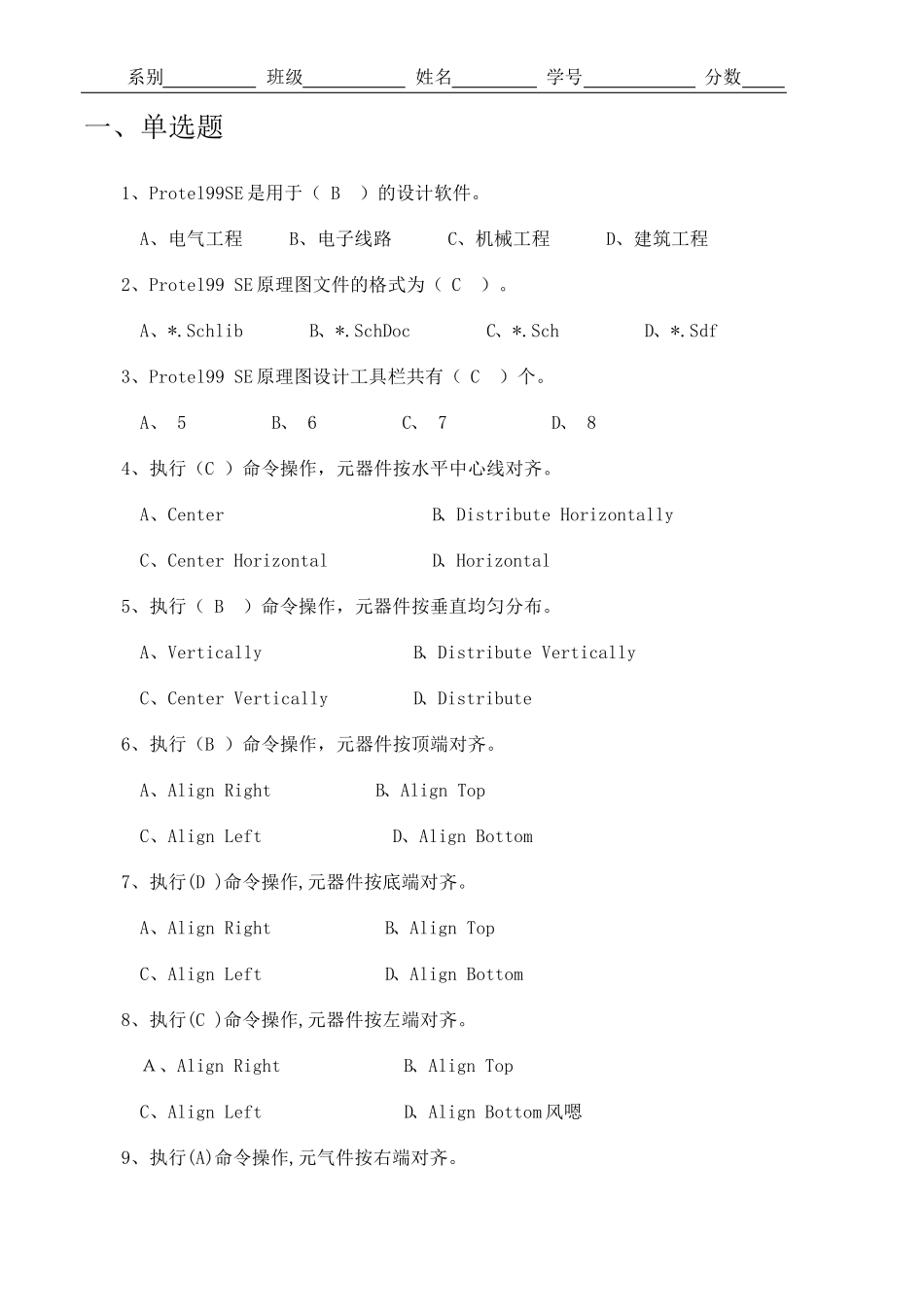

电子线路CAD试卷及答案_第1页
1/13

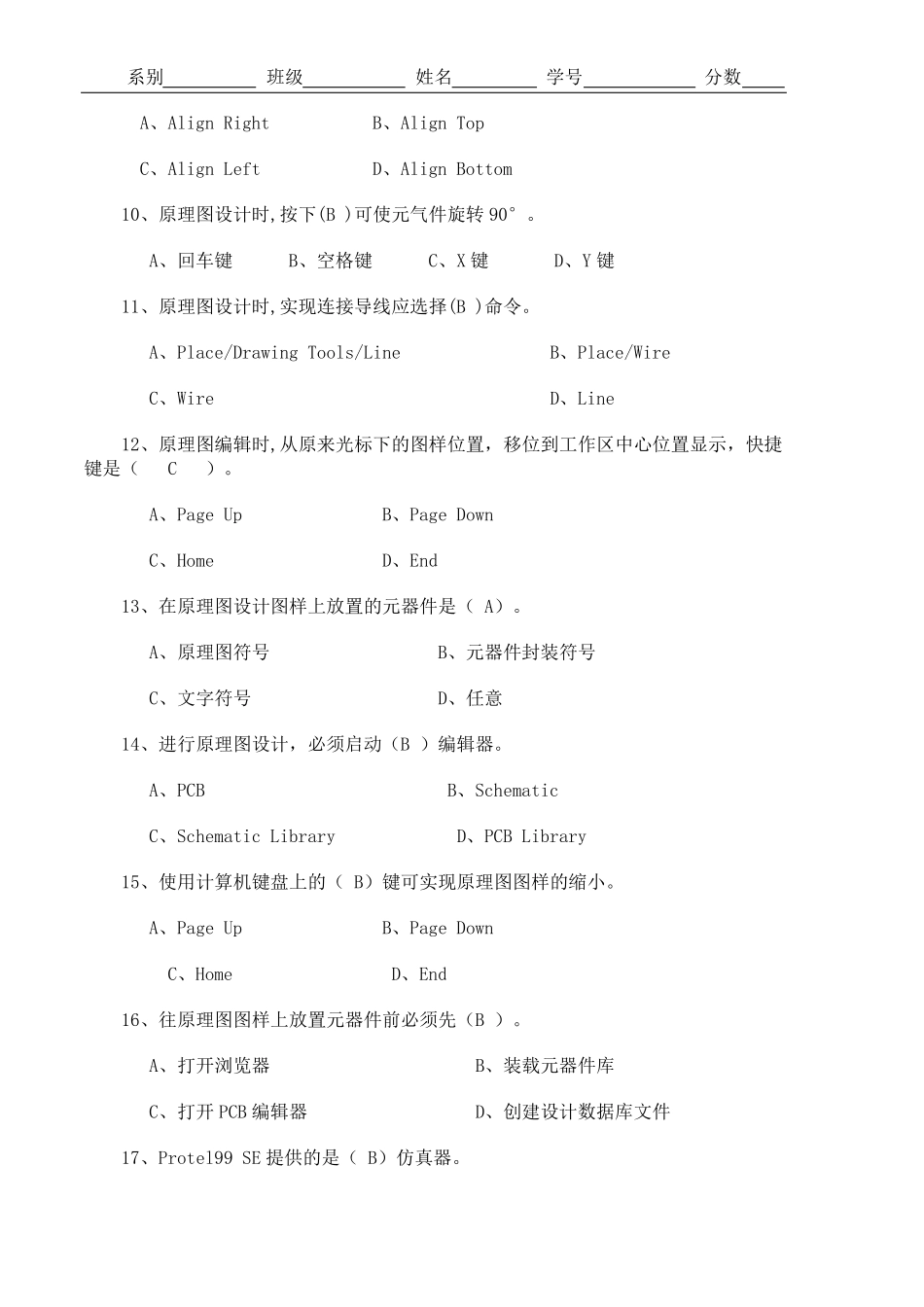

电子线路CAD试卷及答案_第2页
2/13
电子线路CAD试卷及答案_第3页
3/13
系别 班级 姓名 学号 分数 一、单选题 1、Protel99SE 是用于( B )的设计软件。 A、电气工程 B、电子线路 C、机械工程 D、建筑工程 2、Protel99 SE 原理图文件的格式为( C )。 A、*.Schlib B、*.SchDoc C、*.Sch D、*.Sdf 3、Protel99 SE 原理图设计工具栏共有( C )个。 A、 5 B、 6 C、 7 D、 8 4、执行(C )命令操作,元器件按水平中心线对齐。 A、Center B、Distribute Horizontally C、Center Horizontal D、Horizontal 5、执行( B )命令操作,元器件按垂直均匀分布。 A、Vertically B、Distribute Vertically C、Center Vertically D、Distribute 6、执行(B )命令操作,元器件按顶端对齐。 A、Align Right B、Align Top C、Align Left D、Align Bottom 7、执行(D )命令操作,元器件按底端对齐。 A、Align Right B、Align Top C、Align Left D、Align Bottom 8、执行(C )命令操作,元器件按左端对齐。 A、Align Right B、Align Top C、Align Left D、Align Bottom 风嗯 9、执行(A)命令操作,元气件按右端对齐。 系别 班级 姓名 学号 分数 A、Align Right B、Align Top C、Align Left D、Align Bottom 10、原理图设计时,按下(B )可使元气件旋转90°。 A、回车键 B、空格键 C、X 键 D、Y 键 11、原理图设计时,实现连接导线应选择(B )命令。 A、Place/Drawing Tools/Line B、Place/Wire C、Wire D、Line 12、原理图编辑时,从原来光标下的图样位置,移位到工作区中心位置显示,快捷键是( C )。 A、Page Up B、Page Down C、Home D、End 13、在原理图设计图样上放置的元器件是( A)。 A、原理图符号 B、元器件封装符号 C、文字符号 D、任意 14、进行原理图设计,必须启动(B )编辑器。 A、PCB B、Schematic C、Schematic Library D、PCB Library 15、使用计算机键盘上的( B)键可实现原理图图样的缩小。 A、Page Up B、Page Down C、Home D、End 16、往原理图图样上放置元器件前必须先(B )。 A、打开浏览器 B、装载元器件库 C、打开 PCB 编辑器 D、创建设计数据库文件 17、Protel99 SE 提供的是( B)仿真器。 系别 班级 姓名 学号 分数 A、模拟信号 B、混合信号 C、数字信号 D、直流信号 18、Protel99 SE 为设计者(B )仿真元器件库。 A、没有提供 ...
