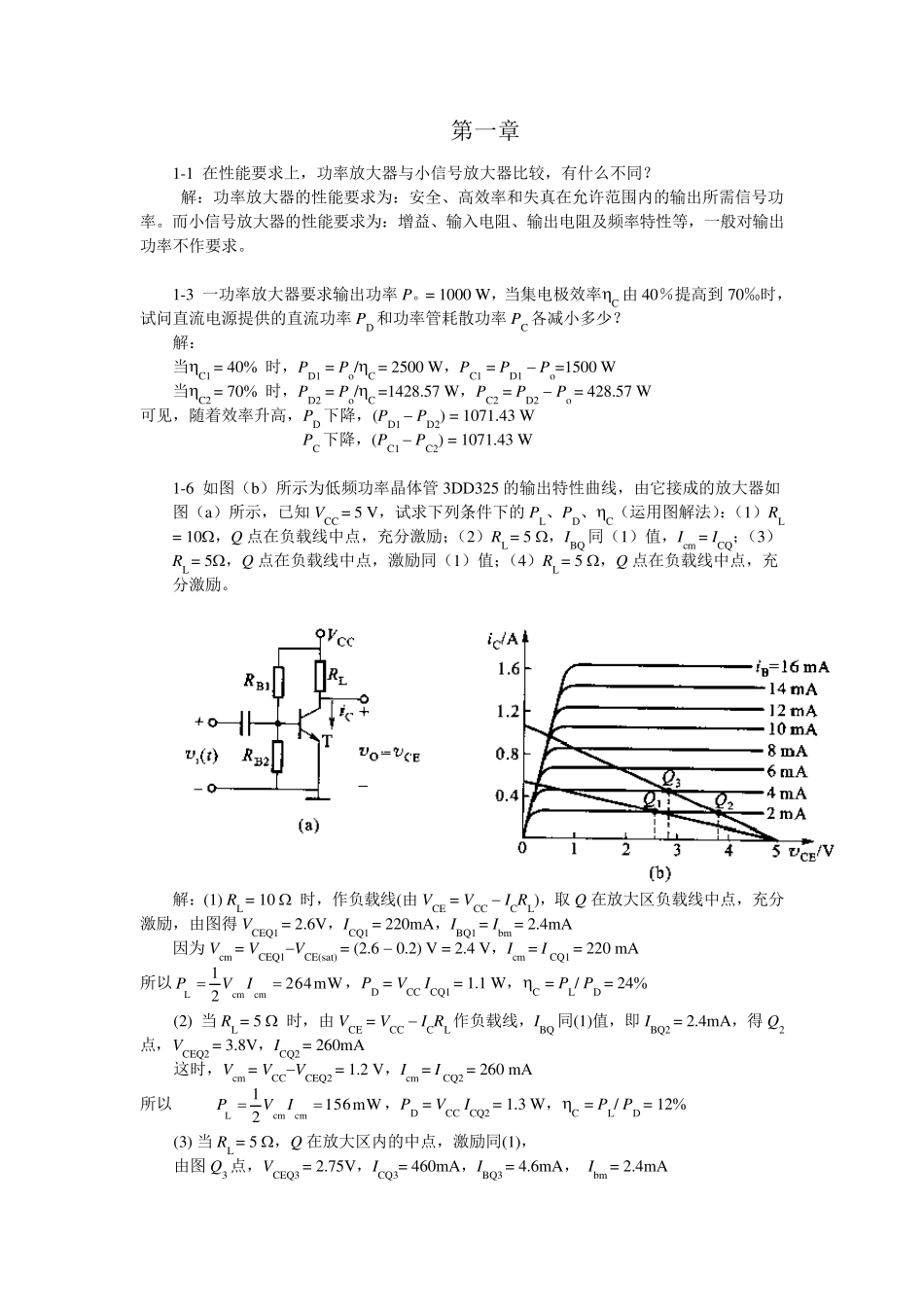

第一章 1-1 在性能要求上，功率放大器与小信号放大器比较，有什么不同？ 解：功率放大器的性能要求为：安全、高效率和失真在允许范围内的输出所需信号功率。而小信号放大器的性能要求为：增益、输入电阻、输出电阻及频率特性等，一般对输出功率不作要求。 1-3 一功率放大器要求输出功率P。= 1000 W，当集电极效率C 由40％提高到70‰时，试问直流电源提供的直流功率PD 和功率管耗散功率PC 各减小多少？ 解： 当C1 = 40 时，PD1 = Po/C = 2500 W，PC1 = PD1  Po=1500 W 当C2 = 70 时，PD2 = Po/C =1428.57 W，PC2 = PD2  Po = 428.57 W 可见，随着效率升高，PD 下降，(PD1  PD2) = 1071.43 W PC 下降，(PC1  PC2) = 1071.43 W 1-6 如图（b）所示为低频功率晶体管 3DD325 的输出特性曲线，由它接成的放大器如图（a）所示，已知 VCC = 5 V，试求下列条件下的PL、PD、C（运用图解法）：（1）RL = 10，Q 点在负载线中点，充分激励；（2）RL = 5 ，IBQ 同（1）值，Icm = ICQ；（3）RL = 5，Q 点在负载线中点，激励同（1）值；（4）RL = 5 ，Q 点在负载线中点，充分激励。 解：(1) RL = 10  时，作负载线(由VCE = VCC ICRL)，取 Q 在放大区负载线中点，充分激励，由图得 VCEQ1 = 2.6V，ICQ1 = 220mA，IBQ1 = Ibm = 2.4mA 因为Vcm = VCEQ1VCE(sat) = (2.6  0.2) V = 2.4 V，Icm = I CQ1 = 220 mA 所以mW26421cmcmLIVP，PD = VCC ICQ1 = 1.1 W，C = PL/ PD = 24 (2) 当RL = 5  时，由VCE = VCC ICRL 作负载线，IBQ 同(1)值，即 IBQ2 = 2.4mA，得 Q2点，VCEQ2 = 3.8V，ICQ2 = 260mA 这时，Vcm = VCCVCEQ2 =1.2 V，Icm = I CQ2 = 260 mA 所以 mW15621cmcmLIVP，PD = VCC ICQ2 = 1.3 W，C = PL/ PD = 12 (3)当RL = 5 ，Q 在放大区内的中点，激励同(1)， 由图 Q3 点，VCEQ3 = 2.75V，ICQ3= 460mA，IBQ3 = 4.6mA， Ibm = 2.4mA 相应的vCEmin= 1.55V，iCmax= 700mA。 因为Vcm = VCEQ3 vCEmin = 1.2 V，Icm = iCmax  I CQ3 = 240 mA 所以mW14421cmcmLIVP，PD = VCC ICQ3 = 2.3 W，C = PL/ PD = 6.26 (4) 当RL = 5 ...
