电子超纯水系统方案

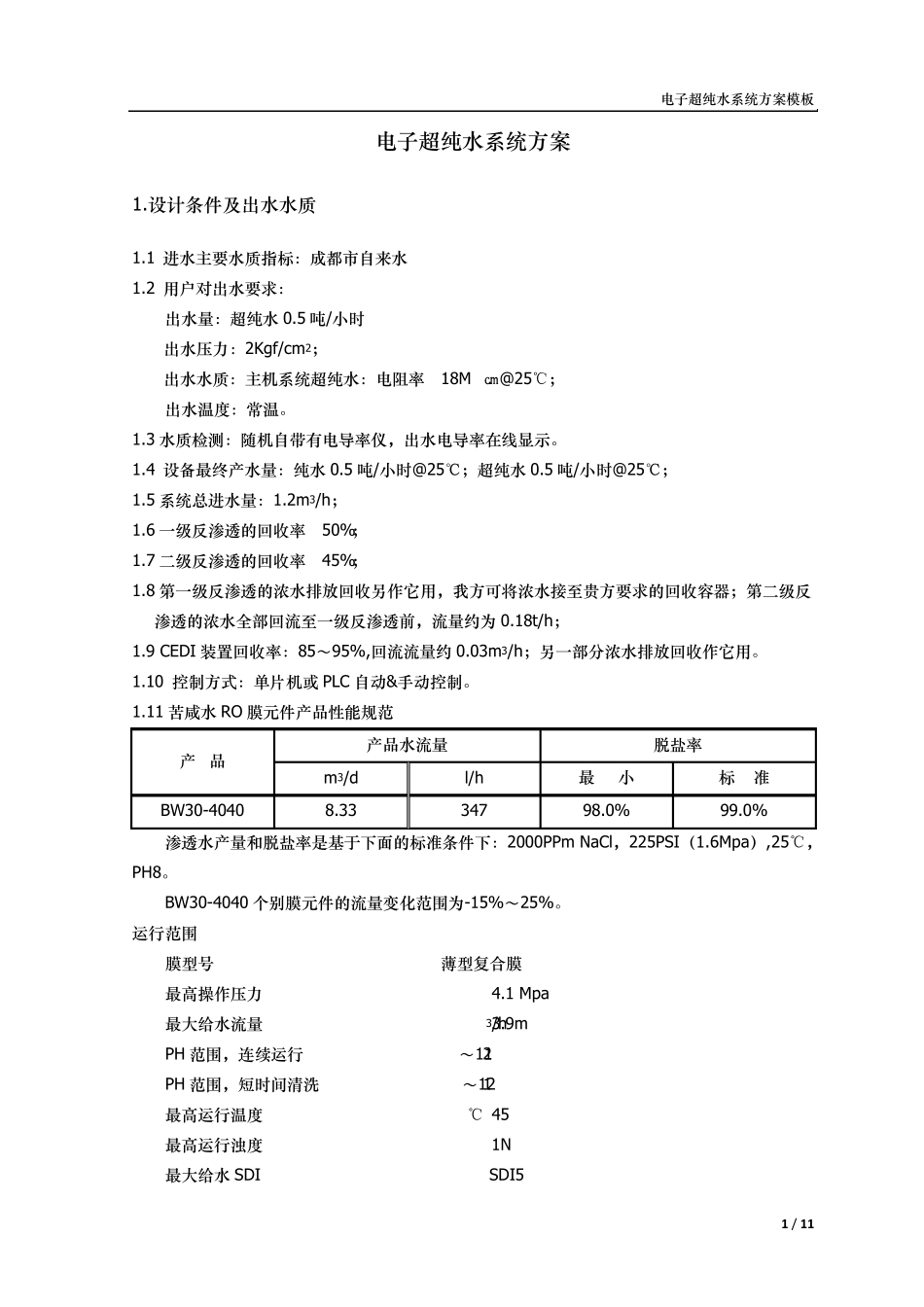

电子超纯水系统方案模板 1 / 11 电子超纯水系统方案 1.设计条件及出水水质 1.1 进水主要水质指标：成都市自来水 1.2 用户对出水要求： 出水量：超纯水 0.5 吨/小时 出水压力：2Kgf/cm2； 出水水质：主机系统超纯水：电阻率≥18MΩ.㎝@25℃； 出水温度：常温。 1.3 水质检测：随机自带有电导率仪，出水电导率在线显示。 1.4 设备最终产水量：纯水 0.5 吨/小时@25℃；超纯水 0.5 吨/小时@25℃； 1.5 系统总进水量：1.2m3/h； 1.6 一级反渗透的回收率≥50%； 1.7 二级反渗透的回收率≥45%； 1.8 第一级反渗透的浓水排放回收另作它用，我方可将浓水接至贵方要求的回收容器；第二级反渗透的浓水全部回流至一级反渗透前，流量约为 0.18t/h； 1.9 CEDI 装臵回收率：85～95%,回流流量约 0.03m3/h；另一部分浓水排放回收作它用。 1.10 控制方式：单片机或 PLC 自动&手动控制。 1.11 苦咸水 RO 膜元件产品性能规范 产 品 产品水流量 脱盐率 m3/d l/h 最 小 标 准 BW30-4040 8.33 347 98.0% 99.0% 渗透水产量和脱盐率是基于下面的标准条件下：2000PPm NaCl，225PSI（1.6Mpa）,25℃，PH8。 BW30-4040 个别膜元件的流量变化范围为-15%～25%。 运行范围 膜型号……………………………………………薄型复合膜 最高操作压力……………………………………4.1 Mpa 最大给水流量……………………………………3.9m3/h PH 范围，连续运行……………………………2～11 PH 范围，短时间清洗…………………………1～12 最高运行温度……………………………………45℃ 最高运行浊度……………………………………1NTU 最大给水 SDI……………………………………SDI5 电子超纯水系统方案模板 2 / 11 游离余氯…………………………………………0.1 PPm 单支膜元件的回收……………………………15% 有效膜面积………………………………………7.6 m2 膜元件的最大水通量…………………………1.22 m3/( m2.d) 单根膜元件的最小浓水流量…………………0.5m3/h 1.12 机械性能表 设备组成 序号 名 称 型号尺寸 数量 产 地 材 质 1 一级高压泵（2.2KW） CR3-21 1 台 丹麦格兰富 SUS304 2 一级 RO 膜 BW30-4040 4 支 陶氏 Filmtec 3 一级 RO 膜壳 4040 4 支 上海 SUS304 4 二级高压泵（1.5KW） CR3-19 1 台 丹麦格兰富 SUS304 5 二级 RO 膜...
