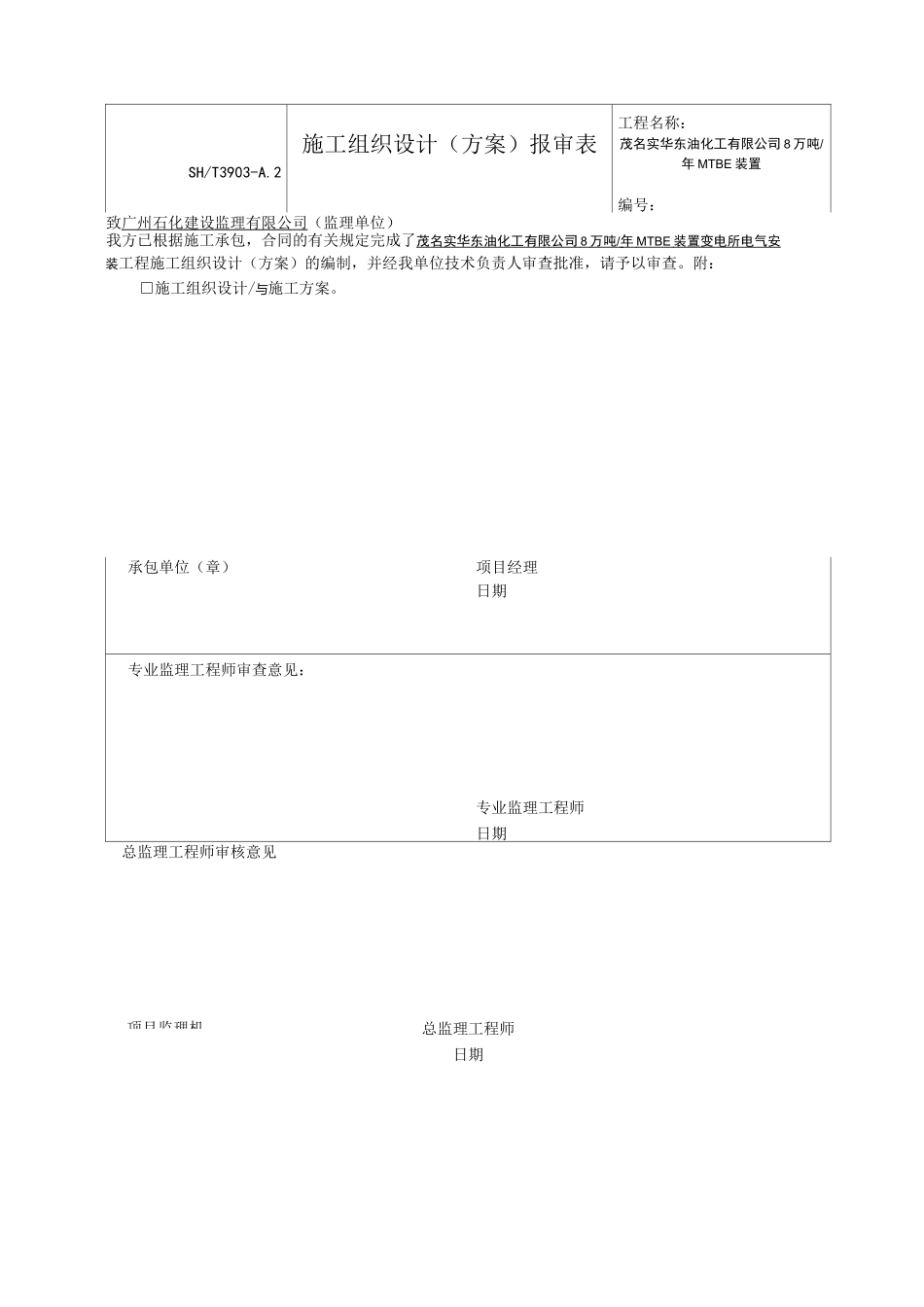

项目监理机SH/T3903-A.2施工组织设计（方案）报审表工程名称：茂名实华东油化工有限公司 8 万吨/年 MTBE 装置编号：致广州石化建设监理有限公司（监理单位）我方已根据施工承包，合同的有关规定完成了茂名实华东油化工有限公司 8 万吨 / 年 MTBE 装置变电所电气安 装工程施工组织设计（方案）的编制，并经我单位技术负责人审查批准，请予以审查。附：□施工组织设计/与施工方案。承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见总监理工程师日期茂名实华东油化工有限公司 8 万吨/年 MTBE 装置变电所电气安装施工技术方案会签意见：会签人：会签单位：年月日会签意见：会签人：会签单位：年月日会签意见：会签人：会签单位：年月日会签意见：会签人：会签单位：年月日茂名实华东油化工有限公司 8 万吨/年 MTBE 装置变电所电气安装施工技术方案工程名称：8 万吨/年 MTBE 装置编制单位：江苏威达建设有限公司编制日期：2013 年 04 月 17 日编制人：审核人：1 工程概况2 王要施工内容及工程量 3 编制依据 4 施工准备 5 施工程序 6 电气安装质量及技术措施 7 单元件试验方案 8 质量保证 9 HSE 保证 10 电气施工用劳动力及施工机具一览表 11 JHA （危险性分析表） 1 工程概况1.1 茂名实华东油化工有限公司 8 万吨/年 MTBE 装置变电所电气安装工程是由茂名瑞派石化工程有限公司设计、广州石化建设监理有限公司负责工程监理、江苏威达建设公司有限公司负责施工总承包。1.2 本方案仅适用于茂名实华东油化工有限公司 8 万吨/年 MTBE 装置变电所内电气安装工程，包括低压盘柜安装等，是作业指导性文件。未尽事宜或施工中有特殊要求，须遵照国家标准规范或设计要求及有关部门的规定执行。2 主要施工内容及工程量2.1 主要电气实物量序号名称型号和技术条件单位台数量备注—一低压配电屏CMS20A21低压断路器NSX100HTMD504PMX/OF/SD台12低压断路器NSX160HTMD1604PMX/OF/SD台13微机线路保护监控装置BDF100-M+80A台14微机线路保护监控装置BDF100-M+160A台15电力电缆ZRA-FY-YJV22-1KV/3X4米306电力电缆ZRA-FY-YJV22-1KV/5X16米857电力电缆ZRA-FY-YJV22-1KV/3X95+2X50米708电力电缆ZRA-FY-YJV22-1KV/4X4米1809电力电缆ZRA-FY-YJV22-1KV/4X10米35010电力电缆ZRA-FY-YJV22-1KV/4X16米22511电力电缆ZRA-FY-YJV22-1KV/3X50+1X25米17012电力电缆ZRA-FY-YJV22-1K...
