(完整版)微型桩地基加固

(完整版)微型桩地基加固_第1页
1/6
(完整版)微型桩地基加固_第2页
2/6
(完整版)微型桩地基加固_第3页
3/6

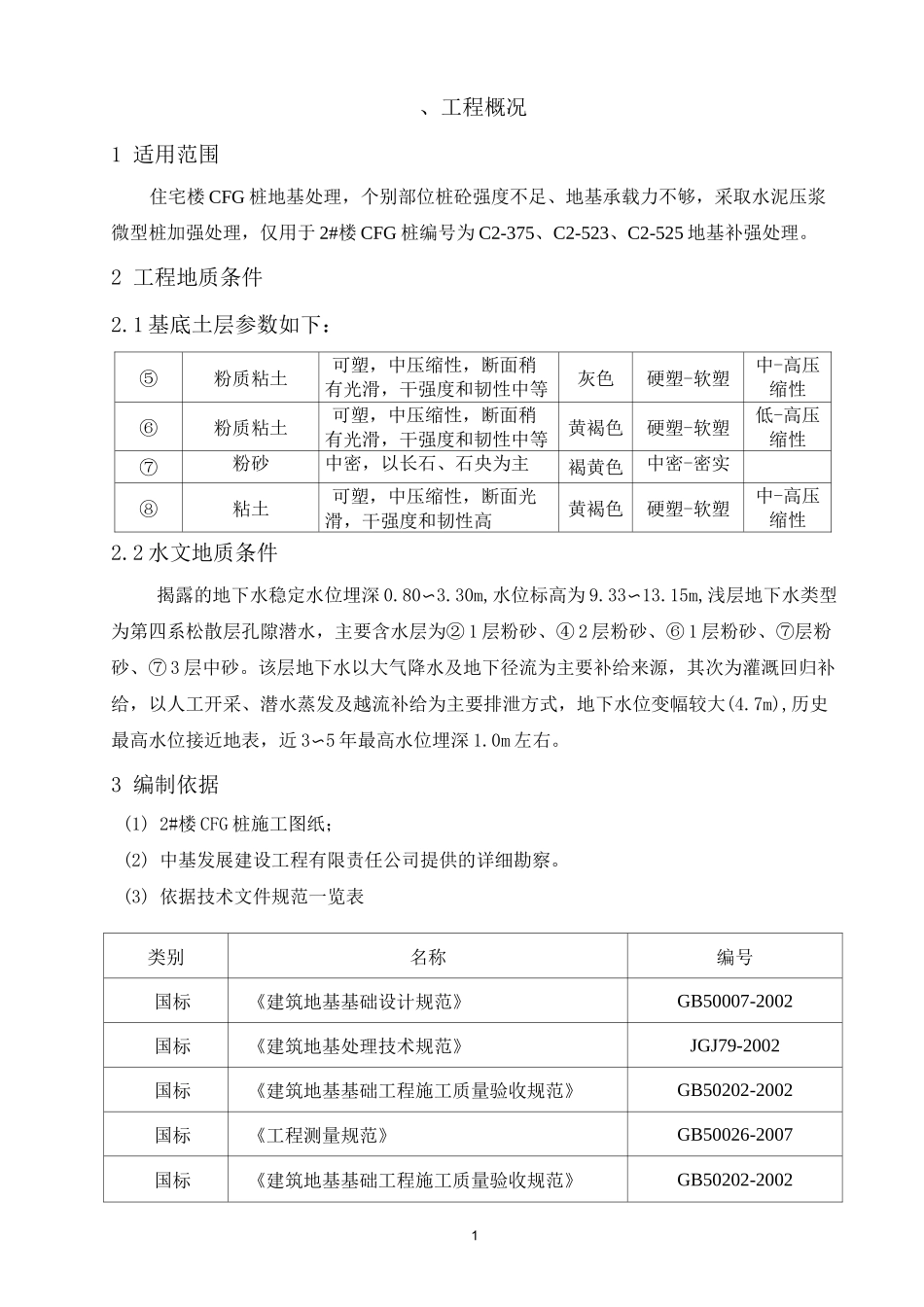

廊坊万达广场住宅楼 CFG 地基处理微型桩加强处理施工方案编制人:审核人审批人:中国建筑第二工程局有限公司2010 年 11 月 10 日1、工程概况1 适用范围住宅楼 CFG 桩地基处理,个别部位桩砼强度不足、地基承载力不够,采取水泥压浆微型桩加强处理,仅用于 2#楼 CFG 桩编号为 C2-375、C2-523、C2-525 地基补强处理。2 工程地质条件2.1 基底土层参数如下:⑤粉质粘土可塑,中压缩性,断面稍有光滑,干强度和韧性中等灰色硬塑-软塑中-高压缩性⑥粉质粘土可塑,中压缩性,断面稍有光滑,干强度和韧性中等黄褐色硬塑-软塑低-高压缩性⑦粉砂中密,以长石、石央为主褐黄色中密-密实⑧粘土可塑,中压缩性,断面光滑,干强度和韧性高黄褐色硬塑-软塑中-高压缩性2.2 水文地质条件揭露的地下水稳定水位埋深 0.80〜3.30m,水位标高为 9.33〜13.15m,浅层地下水类型为第四系松散层孔隙潜水,主要含水层为② 1 层粉砂、④ 2 层粉砂、⑥ 1 层粉砂、⑦层粉砂、⑦ 3 层中砂。该层地下水以大气降水及地下径流为主要补给来源,其次为灌溉回归补给,以人工开采、潜水蒸发及越流补给为主要排泄方式,地下水位变幅较大(4.7m),历史最高水位接近地表,近 3〜5 年最高水位埋深 1.0m 左右。3 编制依据(1) 2#楼 CFG 桩施工图纸;(2) 中基发展建设工程有限责任公司提供的详细勘察。(3) 依据技术文件规范一览表类别名称编号国标《建筑地基基础设计规范》GB50007-2002国标《建筑地基处理技术规范》JGJ79-2002国标《建筑地基基础工程施工质量验收规范》GB50202-2002国标《工程测量规范》GB50026-2007国标《建筑地基基础工程施工质量验收规范》GB50202-20022二、地基处理设计方案1 地基处理设计方案1.1 设计要求原设计 CFG 桩孔径 400mm 桩长 24 米,要求处理后复合地基承载力特征值fspk=600kpa,CFG 桩单桩承载力特征值为 900KN,桩顶标高为-11.560m。考虑到地基处理范围较小,且桩间土已清理至槽底,工期紧张,不采用大型钻机施工。因此,本工程地基处理拟采用油压 100 型钻机施工直径 200mm 水泥压浆微型桩进行地基处理。1.2 设计参数本工程地基处理拟采用直径 200mm 水泥压浆微型桩,桩长 15 米。地基处理设计参数见下表。地基处理参数表项目单位数量备注桩径mm200桩顶标咼m-11.56m桩端持力层第⑧层粘土桩数个每个 CFG 处补 8 个微型桩按单根 CFG 桩处理桩长m15桩间距m3〜4DD 为微型桩桩径布桩形式梅花形布桩桩身材...
