110kV线路跨越施工方案

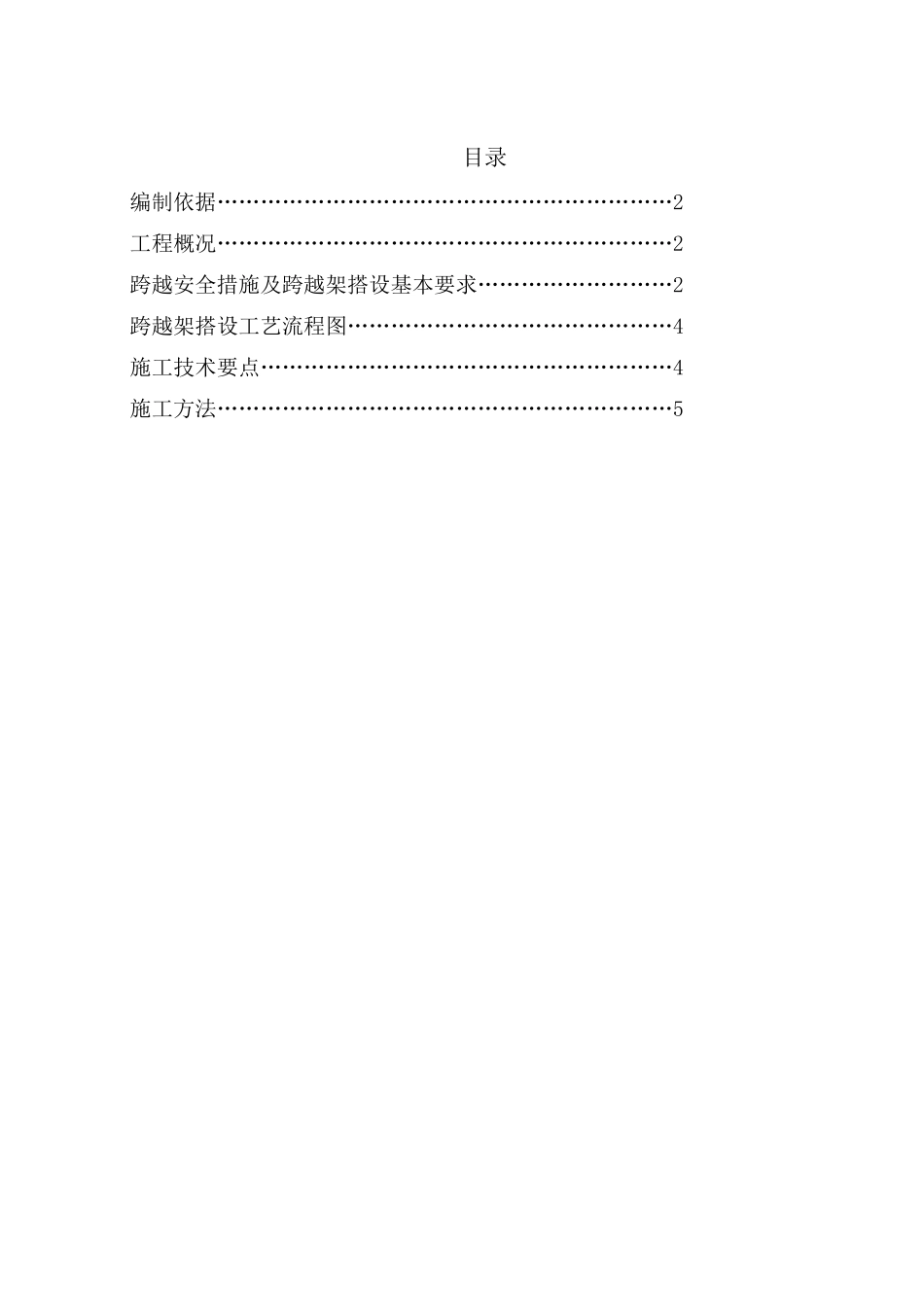

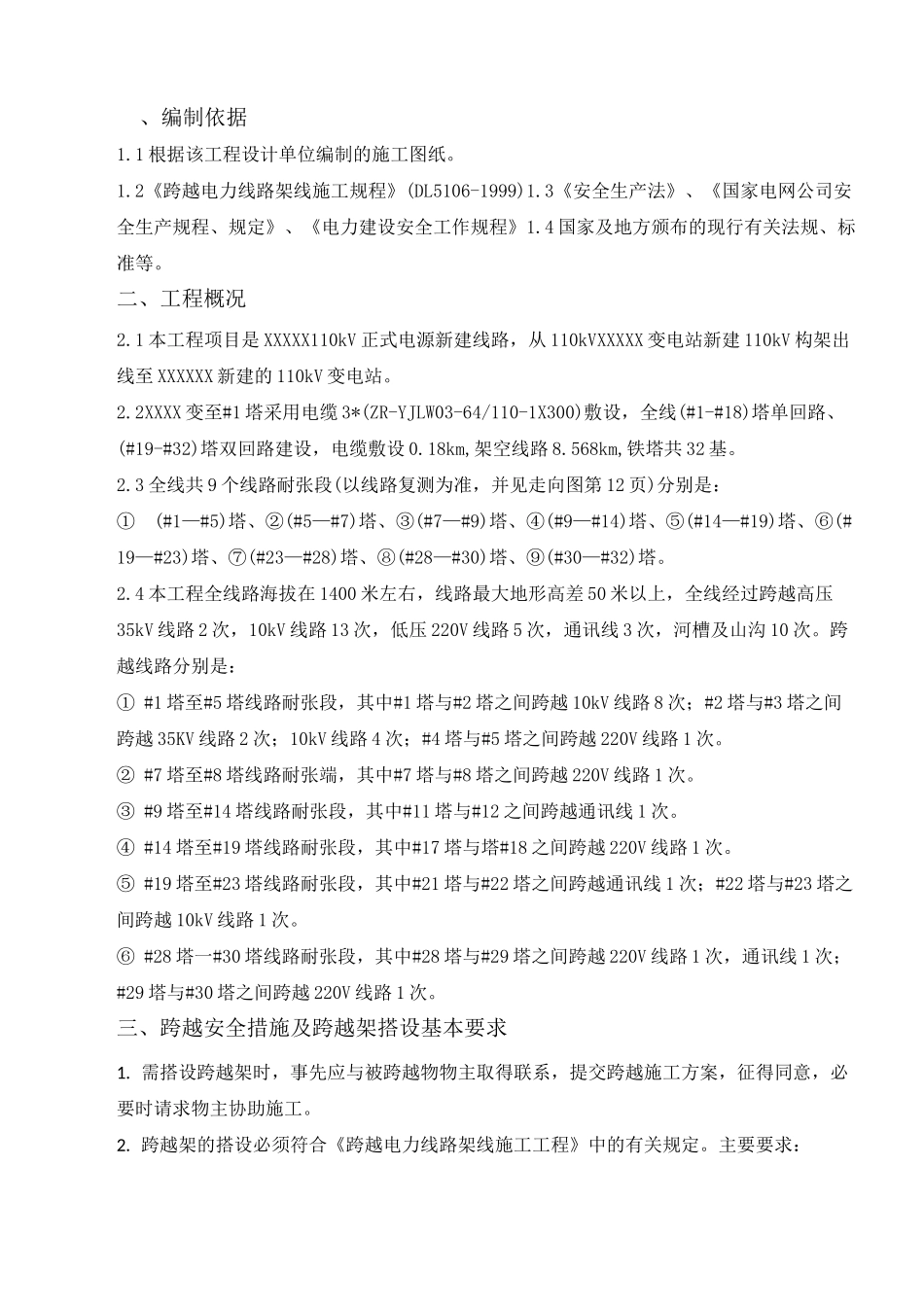

XXXXX110kV 输电线路工程线路跨越施工方案批准：审核：编制：XXXXXXX 有限公司2013 年 8 月目录编制依据………………………………………………………2工程概况………………………………………………………2跨越安全措施及跨越架搭设基本要求………………………2跨越架搭设工艺流程图………………………………………4施工技术要点…………………………………………………4施工方法………………………………………………………5、编制依据1.1 根据该工程设计单位编制的施工图纸。1.2《跨越电力线路架线施工规程》(DL5106-1999)1.3《安全生产法》、《国家电网公司安全生产规程、规定》、《电力建设安全工作规程》1.4 国家及地方颁布的现行有关法规、标准等。二、工程概况2.1 本工程项目是 XXXXX110kV 正式电源新建线路，从 110kVXXXXX 变电站新建 110kV 构架出线至 XXXXXX 新建的 110kV 变电站。2.2XXXX 变至#1 塔采用电缆 3*(ZR-YJLW03-64/110-1X300)敷设，全线(#1-#18)塔单回路、(#19-#32)塔双回路建设，电缆敷设 0.18km,架空线路 8.568km,铁塔共 32 基。2.3 全线共 9 个线路耐张段(以线路复测为准，并见走向图第 12 页)分别是：①(#1—#5)塔、②(#5—#7)塔、③(#7—#9)塔、④(#9—#14)塔、⑤(#14—#19)塔、⑥(#19—#23)塔、⑦(#23—#28)塔、⑧(#28—#30)塔、⑨(#30—#32)塔。2.4 本工程全线路海拔在 1400 米左右，线路最大地形高差 50 米以上，全线经过跨越高压35kV 线路 2 次，10kV 线路 13 次，低压 220V 线路 5 次，通讯线 3 次，河槽及山沟 10 次。跨越线路分别是：① #1 塔至#5 塔线路耐张段，其中#1 塔与#2 塔之间跨越 10kV 线路 8 次；#2 塔与#3 塔之间跨越 35KV 线路 2 次；10kV 线路 4 次；#4 塔与#5 塔之间跨越 220V 线路 1 次。② #7 塔至#8 塔线路耐张端，其中#7 塔与#8 塔之间跨越 220V 线路 1 次。③ #9 塔至#14 塔线路耐张段，其中#11 塔与#12 之间跨越通讯线 1 次。④ #14 塔至#19 塔线路耐张段，其中#17 塔与塔#18 之间跨越 220V 线路 1 次。⑤ #19 塔至#23 塔线路耐张段，其中#21 塔与#22 塔之间跨越通讯线 1 次；#22 塔与#23 塔之间跨越 10kV 线路 1 次。⑥ #28 塔一#30 塔线路耐张段，其中#28 塔与#29 塔之间跨越 220V 线路 1 次，通讯线 1 次；#29 塔与#30 塔之间跨越 220V 线路 1 次。三...
