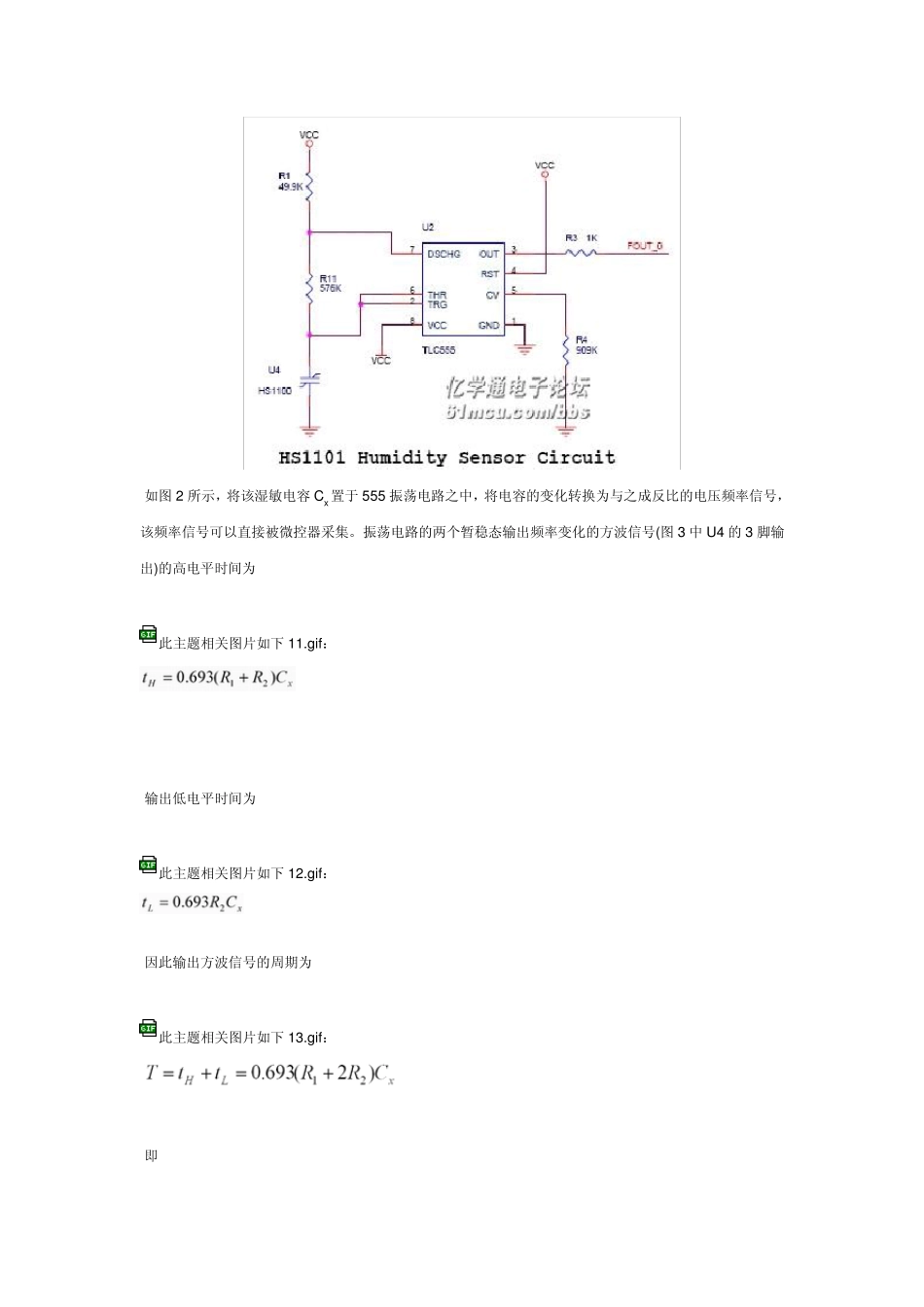

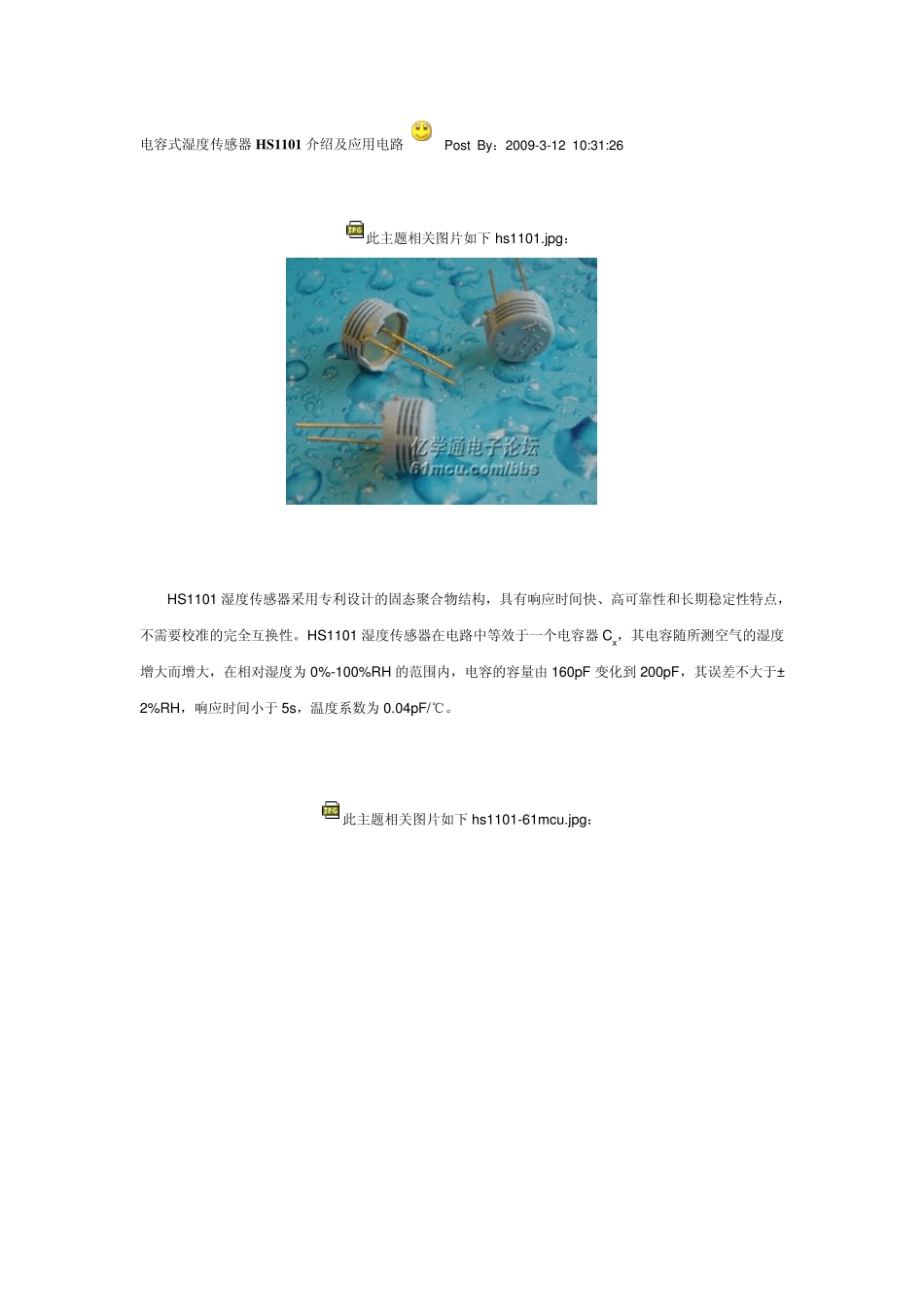

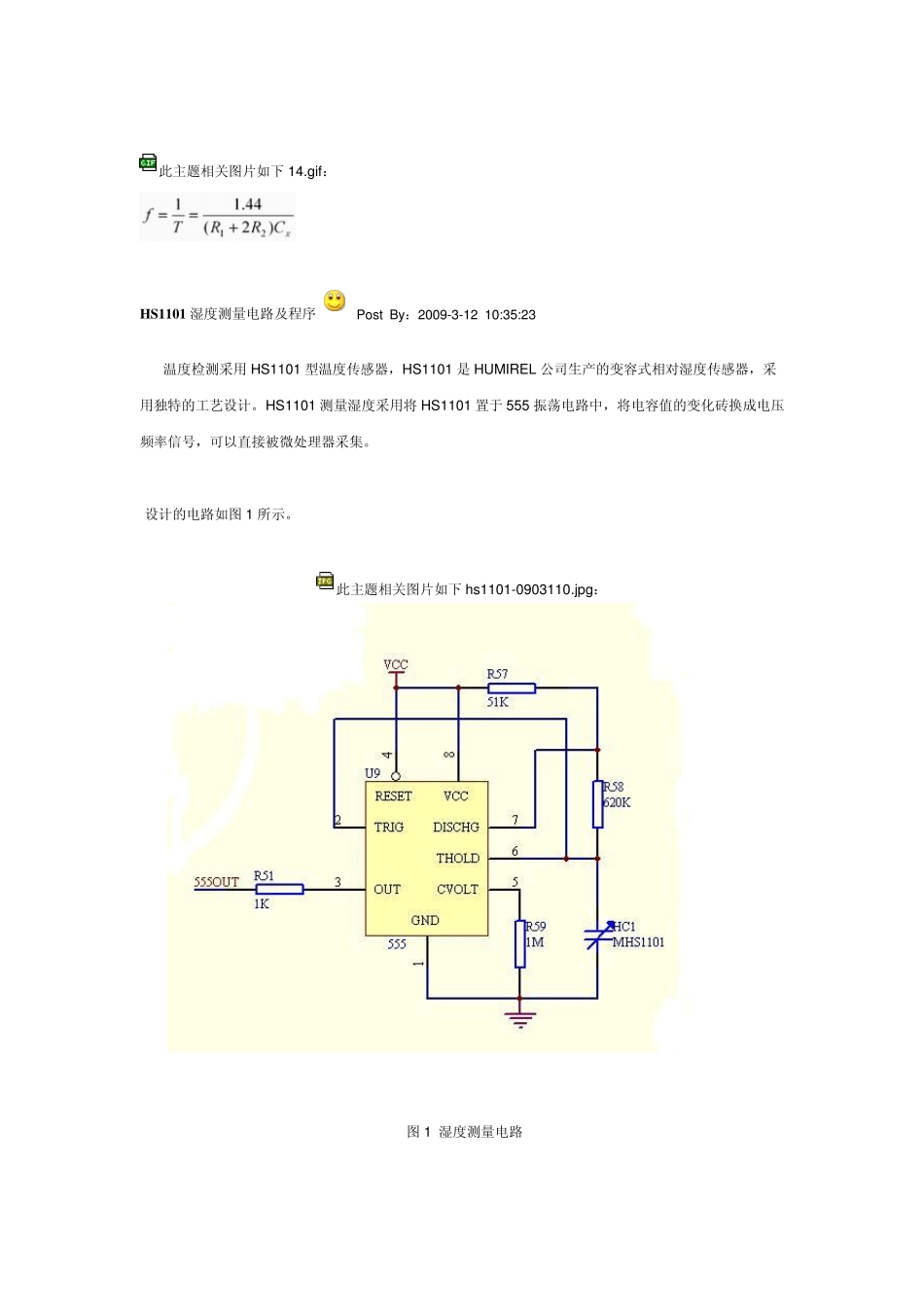

电容式湿度传感器HS1101 介绍及应用电路 Post By：2009-3-12 10:31:26 此主题相关图片如下hs1101.jpg： HS1101 湿度传感器采用专利设计的固态聚合物结构，具有响应时间快、高可靠性和长期稳定性特点，不需要校准的完全互换性。HS1101 湿度传感器在电路中等效于一个电容器Cx，其电容随所测空气的湿度增大而增大，在相对湿度为0%-100%RH 的范围内，电容的容量由160pF 变化到200pF，其误差不大于±2%RH，响应时间小于5s，温度系数为0.04pF/℃。 此主题相关图片如下hs1101-61mcu.jpg： 如图2 所示，将该湿敏电容Cx 置于555 振荡电路之中，将电容的变化转换为与之成反比的电压频率信号，该频率信号可以直接被微控器采集。振荡电路的两个暂稳态输出频率变化的方波信号(图3 中U4 的3 脚输出)的高电平时间为 此主题相关图片如下 11.gif： 输出低电平时间为 此主题相关图片如下 12.gif： 因此输出方波信号的周期为 此主题相关图片如下 13.gif： 即 此主题相关图片如下14.gif： HS1101 湿度测量电路及程序 Post By ：2009-3-12 10:35:23 温度检测采用HS1101 型温度传感器，HS1101 是HUMIREL 公司生产的变容式相对湿度传感器，采用独特的工艺设计。HS1101 测量湿度采用将 HS1101 置于 555 振荡电路中，将电容值的变化砖换成电压频率信号，可以直接被微处理器采集。 设计的电路如图1 所示。 此主题相关图片如下hs1101-0903110.jpg： 图1 湿度测量电路 555 芯片外接电阻 R57，R58 与 HS1101，构成对 HS1101 的充电回路。7 端通过芯片内部的晶体管对地短路实现对 HS1101 的放电回路，并将引脚 2，6 端相连引入到片内比较器，构成一个多谐波振荡器，其中，R57 相对于 R58 必须非常的小，但决不能低于一个最小值。R51 是防止短路的保护电阻。 HS1101 作为一个变化的电容器，连接 2 和 6 引脚。引脚作为 R57 的短路引脚。HS1101 的等效电容通过 R57 和 R58 充电达到上限电压（近似于 0.67 VCC，时间记为 T1），这时 555 的引脚 3 由高电平变为低电平，然后通过 R58 开始放电，由于 R57 被 7 引脚内部短路接地，所以只放电到触发界线（近似于 0.33 VCC，时间记为 T2），这时 555 芯片的引脚 3 变为高电平。通过不同的两个电阻 R19，R20 进行传感器的不停充放电，产生方波输出。 充电、放电时间分别为 此主题相关图片如下 hs1101-0903111.jpg： 输出波形的频...
