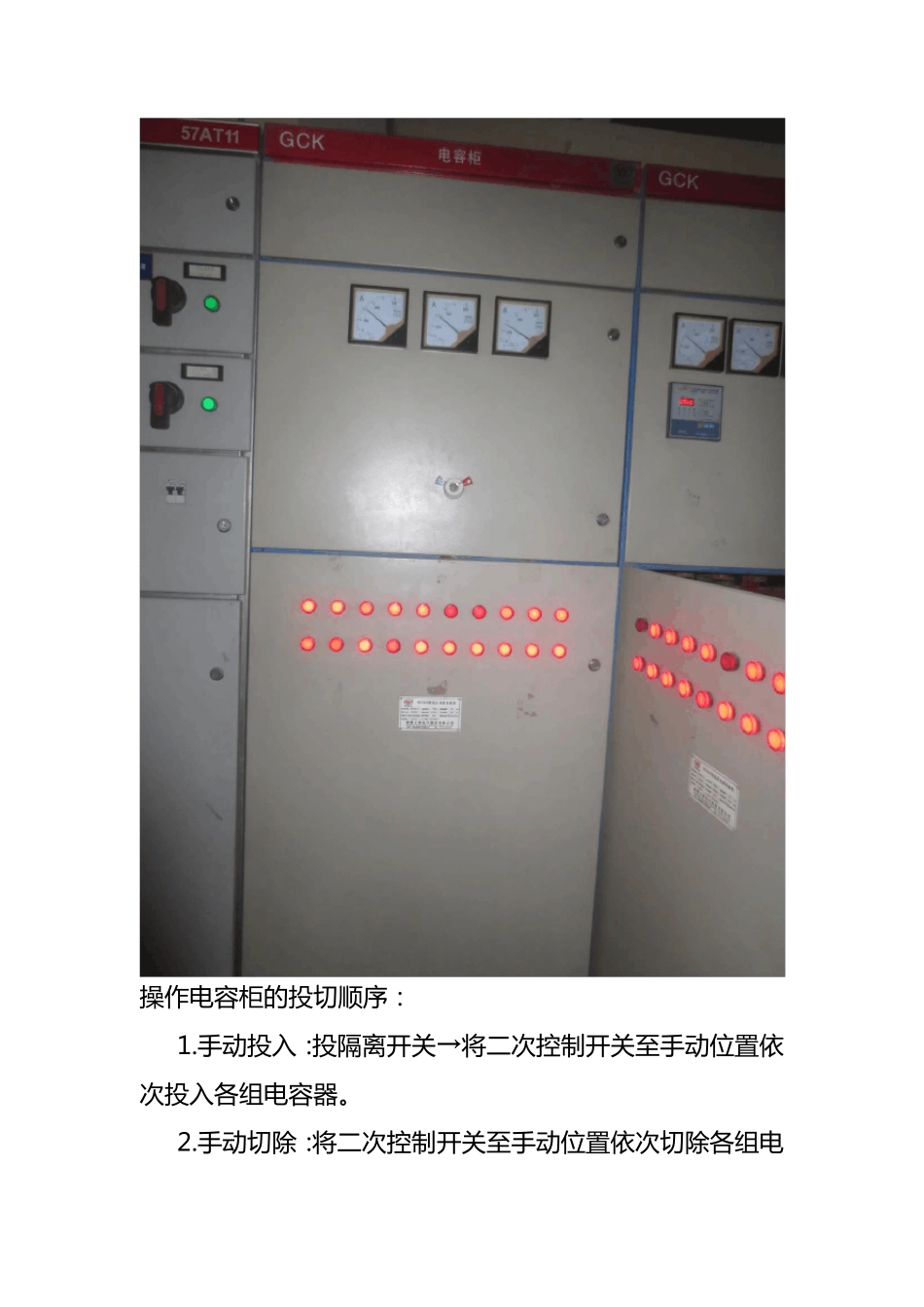

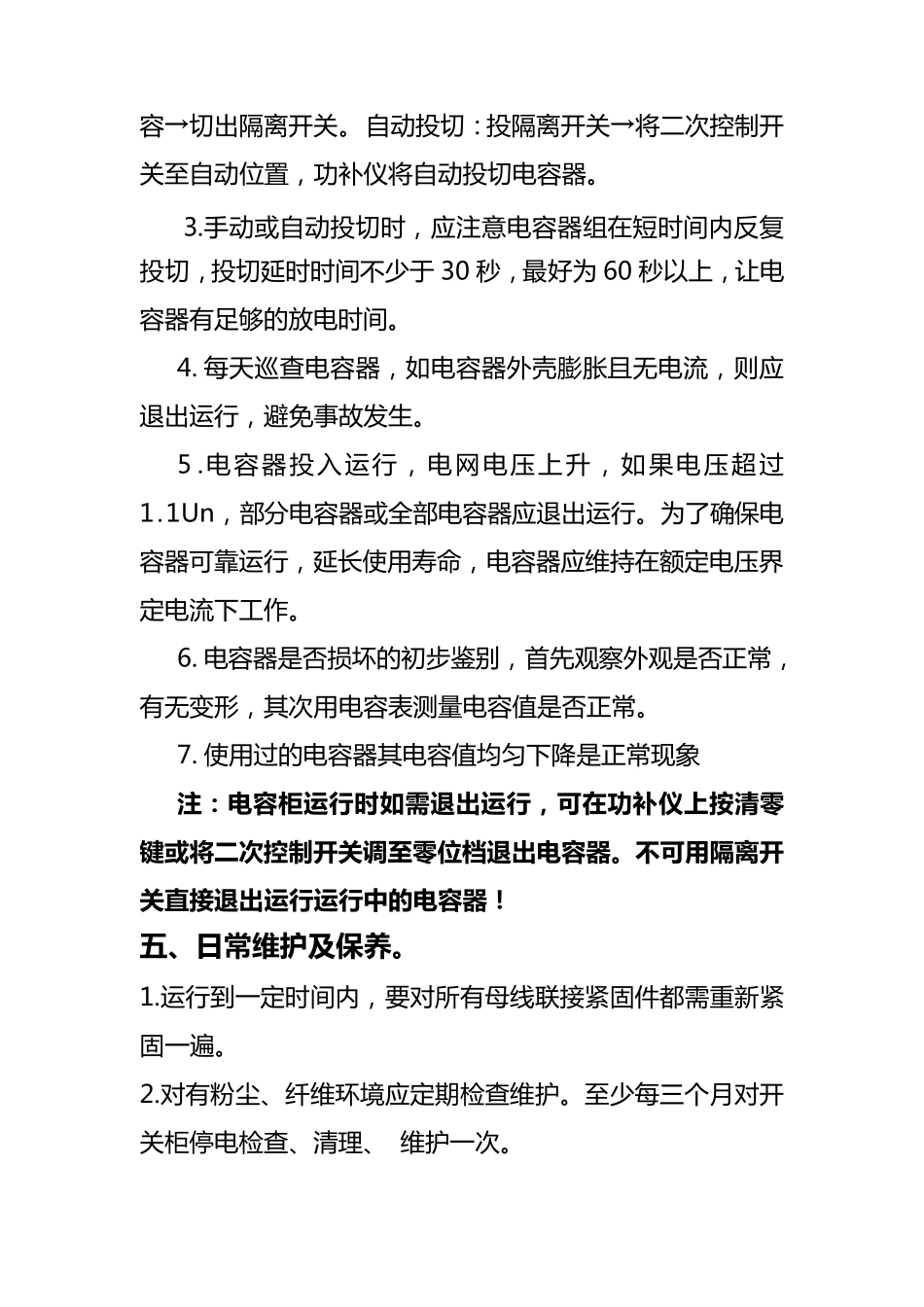

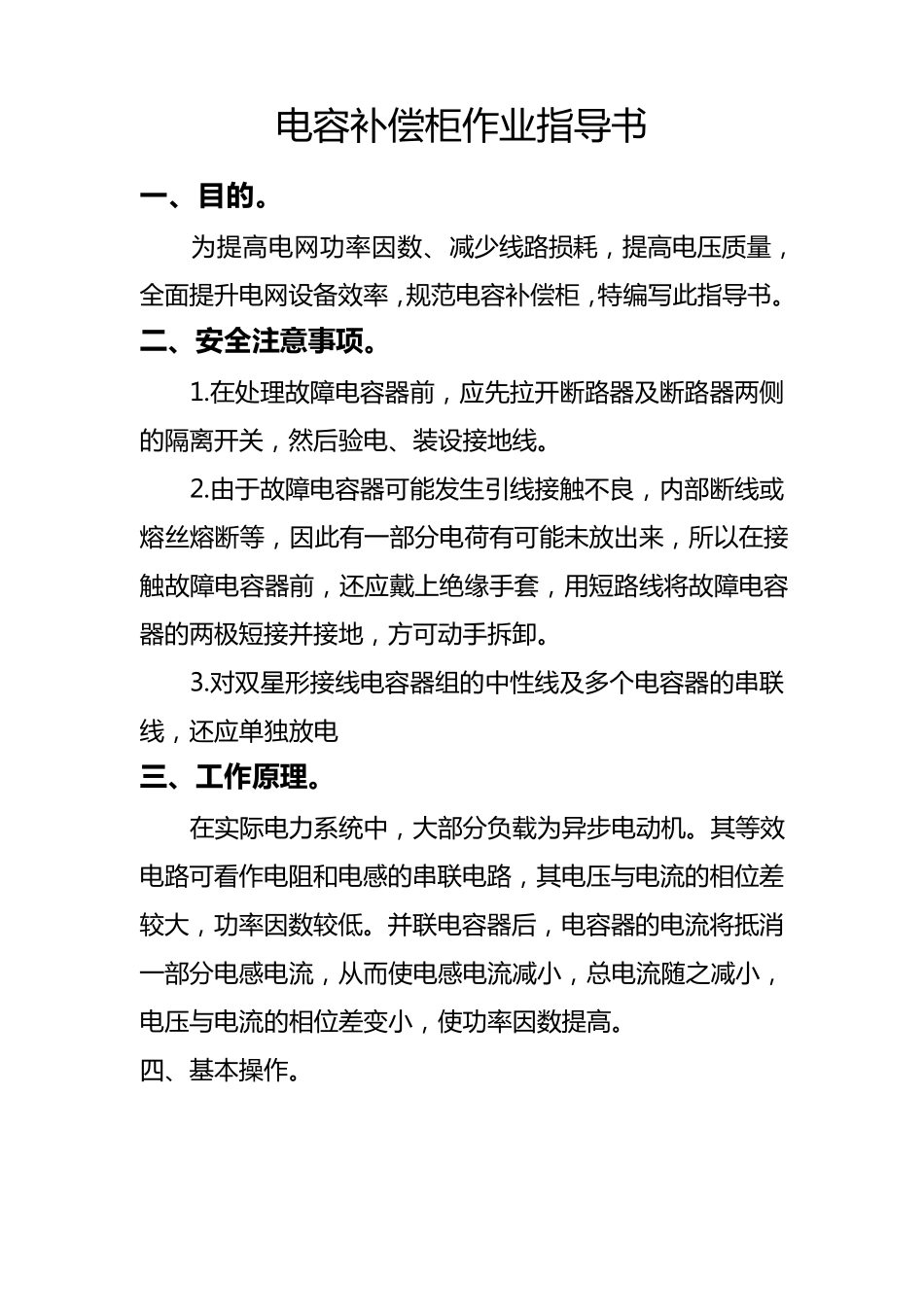

电 容 补 偿 柜 作 业 指 导 书 一 、目的。 为 提 高 电 网 功 率 因 数 、减少线路损耗，提 高 电 压质量，全面提 升电 网 设备效率 ，规范电 容 补 偿 柜 ，特编写此指 导 书 。 二、安全注意事项。 1.在处理故障电 容 器前，应先拉开断路器及断路器两侧的隔离开关，然后验电 、装设接地线。 2.由于故障电 容 器可能发生引线接触不良，内部断线或熔丝熔断等，因 此有一部分电 荷有可能未放出来，所以在接触故障电 容 器前，还应戴上绝缘手套，用短路线将故障电 容器的两极短接并接地，方可动手拆卸。 3.对双星形接线电 容 器组的中性线及多个电 容 器的串联线，还应单独放电 三、工作原理。 在实际电 力系统中，大部分负载为 异步电 动机。其等效电 路可看作 电 阻和电 感的串联电 路，其电 压与电 流的相位差较大，功 率 因 数 较低。并联电 容 器后，电 容 器的电 流将抵消一部分电 感电 流，从而使电 感电 流减小，总电 流随之减小，电 压与电 流的相位差变小，使功 率 因 数 提 高 。 四、基本操作 。 操 作 电 容 柜 的 投 切 顺 序 ： 1.手 动 投 入 ：投 隔 离 开 关 →将二次控制开 关 至手 动 位置依次投 入 各组电 容 器。 2.手 动 切 除：将二次控制开 关 至手 动 位置依次切 除各组电容 →切出隔离开关。 自动投切：投隔离开关→将二次控制开关至自动位置，功补仪将自动投切电容 器。 3.手动或自动投切时，应注意电容 器组在短时间内反复投切，投切延时时间不少于 30 秒，最好为 60 秒以上，让电容 器有足够的放电时间。 4. 每天巡查电容 器，如电容 器外壳膨胀且无电流，则应退出运行，避免事故发生。 5 .电容 器投入运行，电网电压上升，如果电压超过1.1 Un，部分电容 器或全部电容 器应退出运行。为了确保电容 器可靠运行，延长使用寿命，电容 器应维持在额定电压界定电流下工作。 6. 电容 器是否损坏的初步鉴别，首先观察外观是否正常，有无变形，其次用电容 表测量电容 值是否正常。 7. 使用过的电容 器其电容 值均匀 下降 是正常现 象 注 ： 电 容 柜 运 行 时 如 需 退 出 运 行 ， 可 在 功 补 仪 上 按 清 零键 或 将 二 次 控 制 开 关 调 至 零 位 档 退 出 电 容 器 。 不 可 用 隔 离 开关 ...
