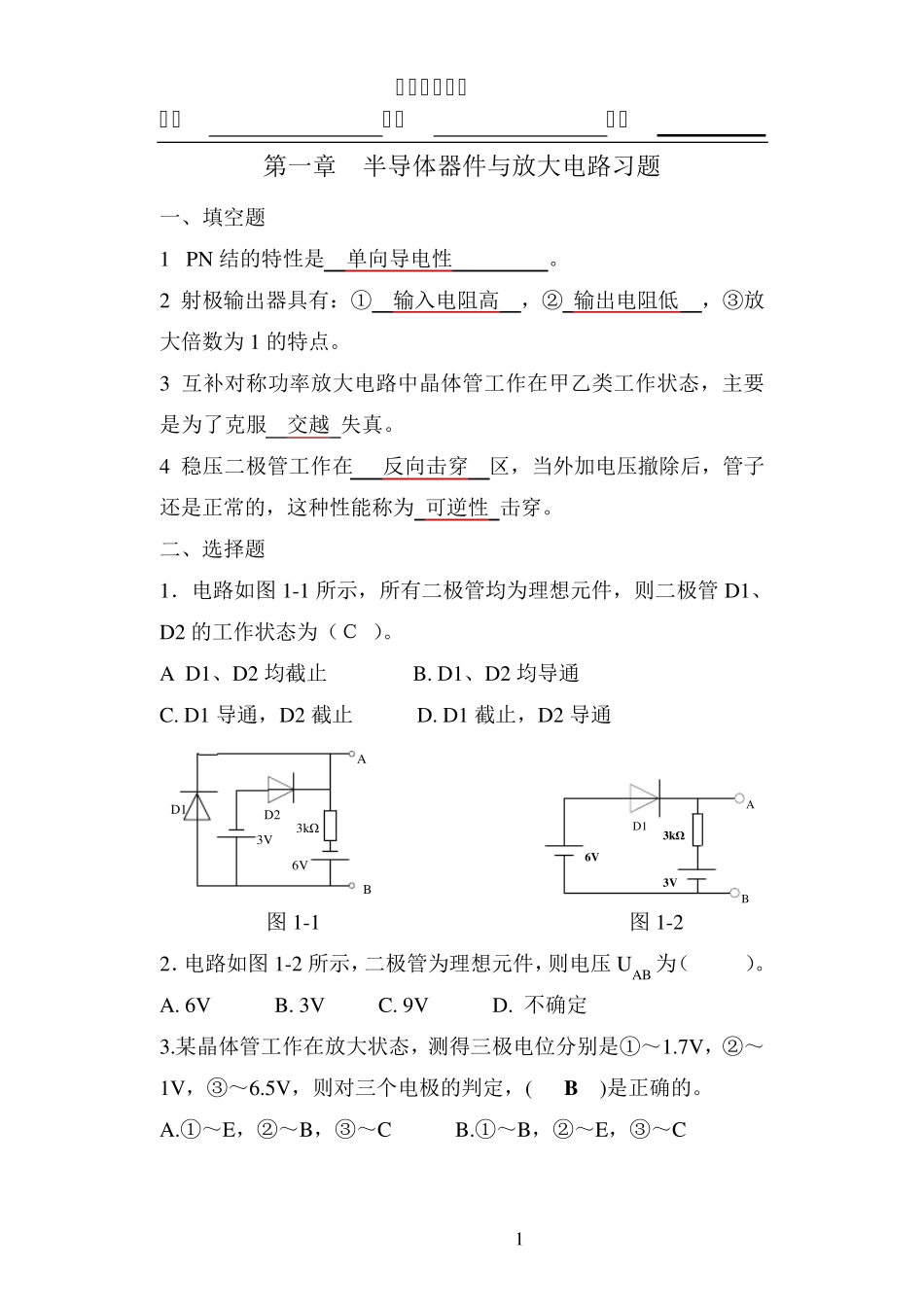

电子技术习题 班级 学号 姓名 1 第一章 半导体器件与放大电路习题 一、填空题 1. PN 结的特性是 单向导电性 。 2.射极输出器具有：① 输入电阻高 ，② 输出电阻低 ，③放大倍数为 1 的特点。 3.互补对称功率放大电路中晶体管工作在甲乙类工作状态，主要是为了克服 交越 失真。 4.稳压二极管工作在 反向击穿 区，当外加电压撤除后，管子还是正常的，这种性能称为 可逆性 击穿。 二、选择题 1．电路如图 1-1 所示，所有二极管均为理想元件，则二极管 D1、D2 的工作状态为（Ｃ ）。 A.D1、D2 均截止 B. D1、D2 均导通 C. D1 导通，D2 截止 D. D1 截止，D2 导通 ABD1D23V6V3kΩ D16V3V3kΩAB 图 1-1 图 1-2 2．电路如图 1-2 所示，二极管为理想元件，则电压 UAB 为（ A ）。 A. 6V B. 3V C. 9V D. 不确定 3.某晶体管工作在放大状态，测得三极电位分别是①～1.7V，②～1V，③～6.5V，则对三个电极的判定，( B )是正确的。 A.①～E，②～B，③～C B.①～B，②～E，③～C 电子技术习题 班级 学号 姓名 2 C.①～C，②～B，③～E D.①～B，②～C，③～E 4.若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为 ( C )。 A.正、反向电阻相等 B.正向电阻大，反向电阻小 C.反向电阻很大，正向电阻很小 D.正、反向电阻都等于无穷大 5.在 N 型半导体中参与导电的多数载流子是( A )。 A.自由电子 B.空穴 C.正离子 D.负离子 6.当温度升高时，晶体管的穿透电流 ICEO ( A )。 A.增大 B.减小 C.不变 D.无法确定 7. 对于三极管放大作用的实质，下列说法正确的是（ D ）。 A.三极管可以把小能量放大成大能量 B.三极管可以把小电流放大成大电流 C.三极管可以把小电压放大成大电压 D.三极管用较小的电流控制较大的电流 8. 由共射极放大电路组成的两级阻容耦合放大电路，若将第二级换成射极输出器，则第一级的电压放大倍数将（ A ）。 A.增大 B.减小 C.不变 D.为零 9.电路如图 1-3 所示，设 DZ1 的稳定电压为 6V，DZ2 的稳定电压为12V，设稳压管的正向压降为 0.7V，则输出电压 Uo等于（ B ）。 A.18V B.6.7V C.6V D.12.7V 电子技术习题 班级 学号 姓名 3 +-30VDZ1DZ2+-Uo2kΩ 图1- 3 三、计算题 1.在图1-4 所示电路中，已知 E=5V，u i=10sinωtV，二极管的正向压降可忽略不计，试分别画出输出...
