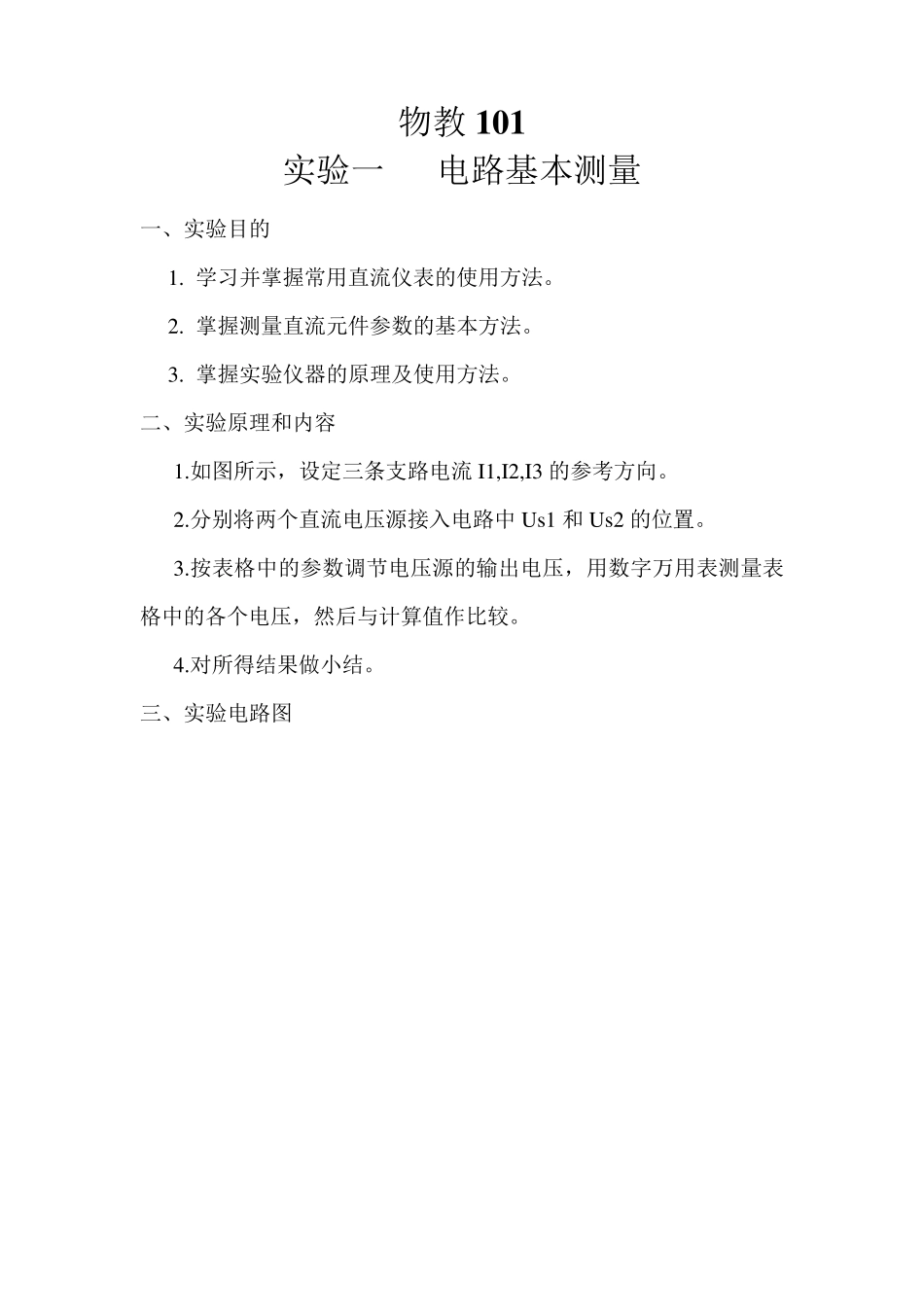

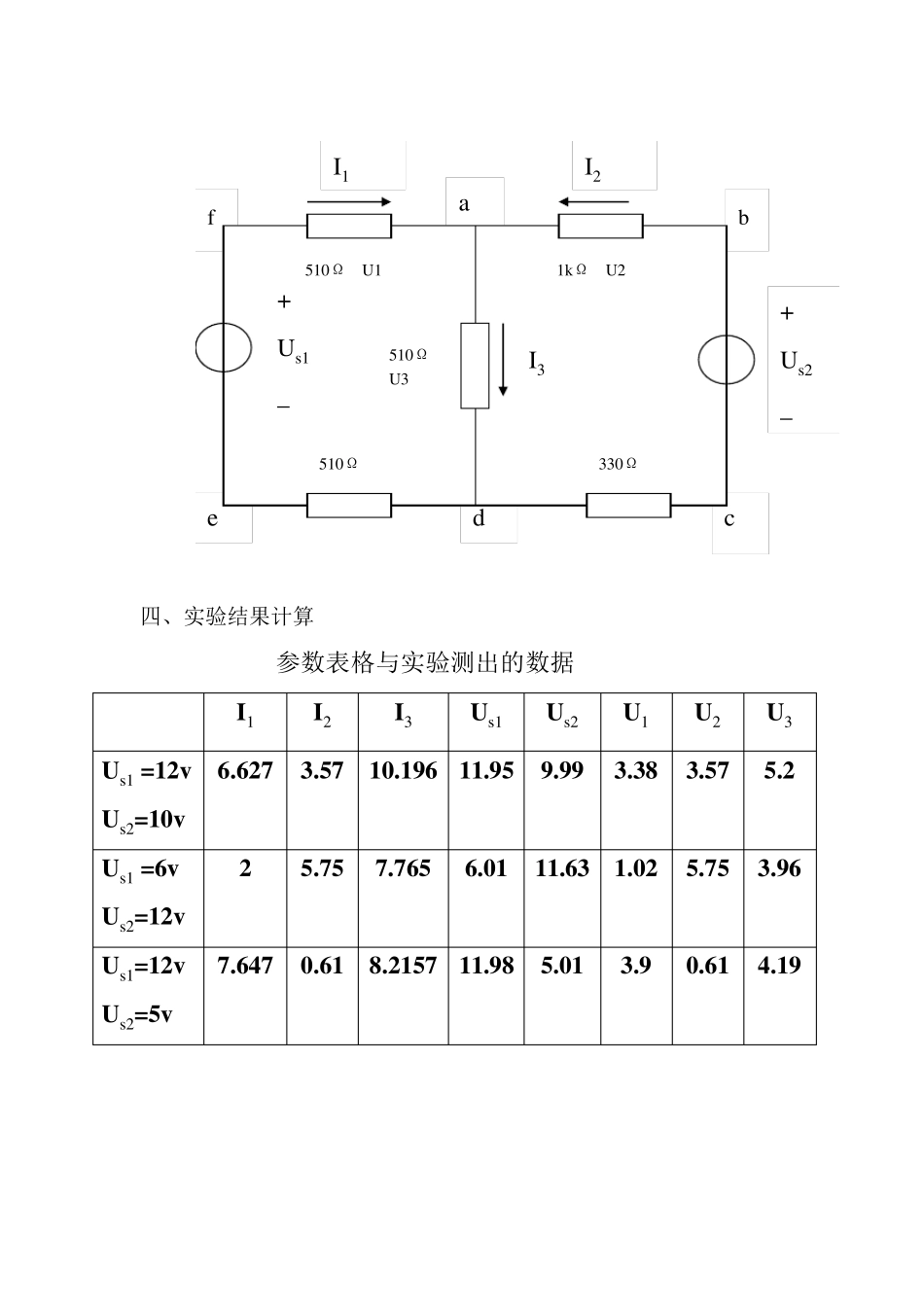

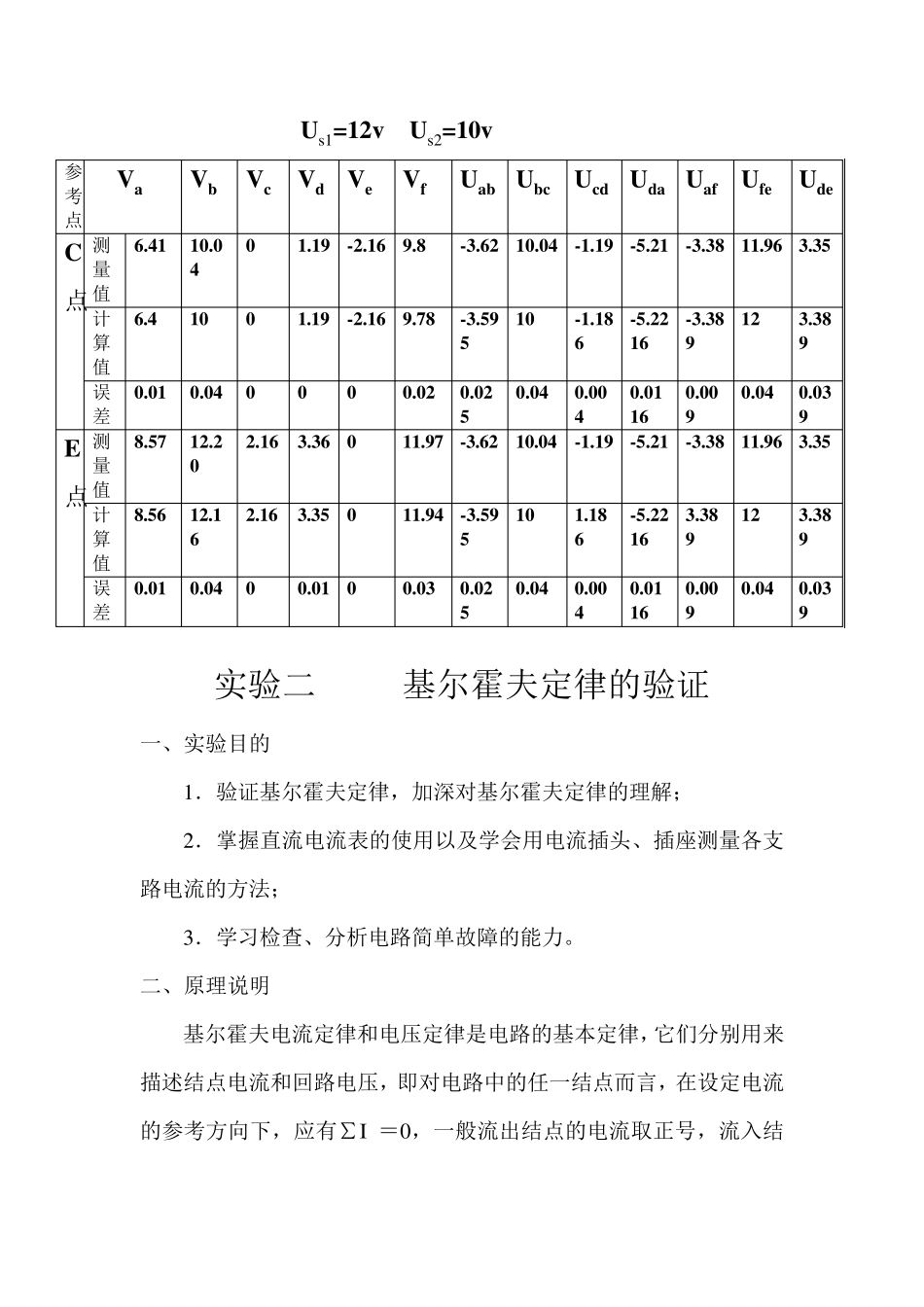

物教1 0 1 实验一 电路基本测量 一、实验目的 1. 学习并掌握常用直流仪表的使用方法。 2. 掌握测量直流元件参数的基本方法。 3. 掌握实验仪器的原理及使用方法。 二、实验原理和内容 1.如图所示，设定三条支路电流 I1,I2,I3 的参考方向。 2.分别将两个直流电压源接入电路中 Us1 和 Us2 的位置。 3.按表格中的参数调节电压源的输出电压，用数字万用表测量表格中的各个电压，然后与计算值作比较。 4.对所得结果做小结。 三、实验电路图 四、实验结果计算 参数表格与实验测出的数据 I1 I2 I3 Us1 Us2 U1 U2 U3 Us1 =12v Us2=10v 6.627 3.57 10.196 11.95 9.99 3.38 3.57 5.2 Us1 =6v Us2=12v 2 5.75 7.765 6.01 11.63 1.02 5.75 3.96 Us1=12v Us2=5v 7.647 0.61 8.2157 11.98 5.01 3.9 0.61 4.19 e d c f a b 510Ω U3 510Ω 330Ω I1 I3 1kΩ U2 I2 510Ω U1 + Us1 _ + Us2 _ Us1=12v Us2=10v 参考点 Va Vb Vc Vd Ve Vf Uab Ubc Ucd Uda Uaf Ufe Ude C点 测量值 6.41 10.04 0 1.19 -2.16 9.8 -3.62 10.04 -1.19 -5.21 -3.38 11.96 3.35 计算值 6.4 10 0 1.19 -2.16 9.78 -3.595 10 -1.186 -5.2216 -3.389 12 3.389 误差 0.01 0.04 0 0 0 0.02 0.025 0.04 0.004 0.0116 0.009 0.04 0.039 E点 测量值 8.57 12.20 2.16 3.36 0 11.97 -3.62 10.04 -1.19 -5.21 -3.38 11.96 3.35 计算值 8.56 12.16 2.16 3.35 0 11.94 -3.595 10 1.186 -5.2216 3.389 12 3.389 误差 0.01 0.04 0 0.01 0 0.03 0.025 0.04 0.004 0.0116 0.009 0.04 0.039 实验二 基尔霍夫定律的验证 一、实验目的 1．验证基尔霍夫定律，加深对基尔霍夫定律的理解； 2．掌握直流电流表的使用以及学会用电流插头、插座测量各支路电流的方法； 3．学习检查、分析电路简单故障的能力。 二、原理说明 基尔霍夫电流定律和电压定律是电路的基本定律，它们分别用来描述结点电流和回路电压，即对电路中的任一结点而言，在设定电流的参考方向下，应有∑I ＝0，一般流出结点的电流取正号，流入结点的电流取负号；对任何一个闭合回路而言，在设定电压的参考方向下，绕行一周，应有∑U ＝0，一般电压方向与绕行方向一致的电压取正号，电压方向与绕行方向相反的电压取负号。 在实验前，必须...
