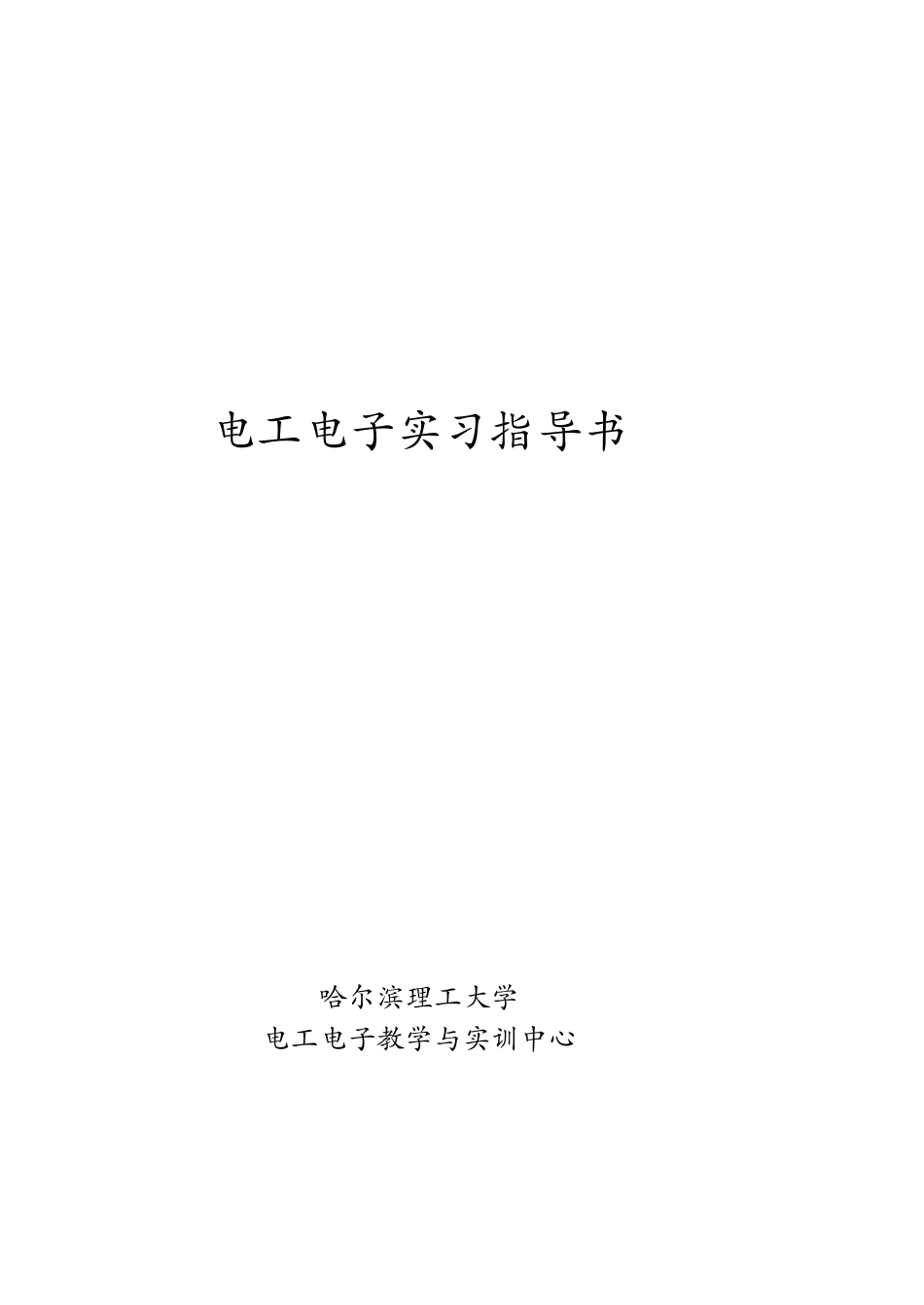

电工电子实习指导书

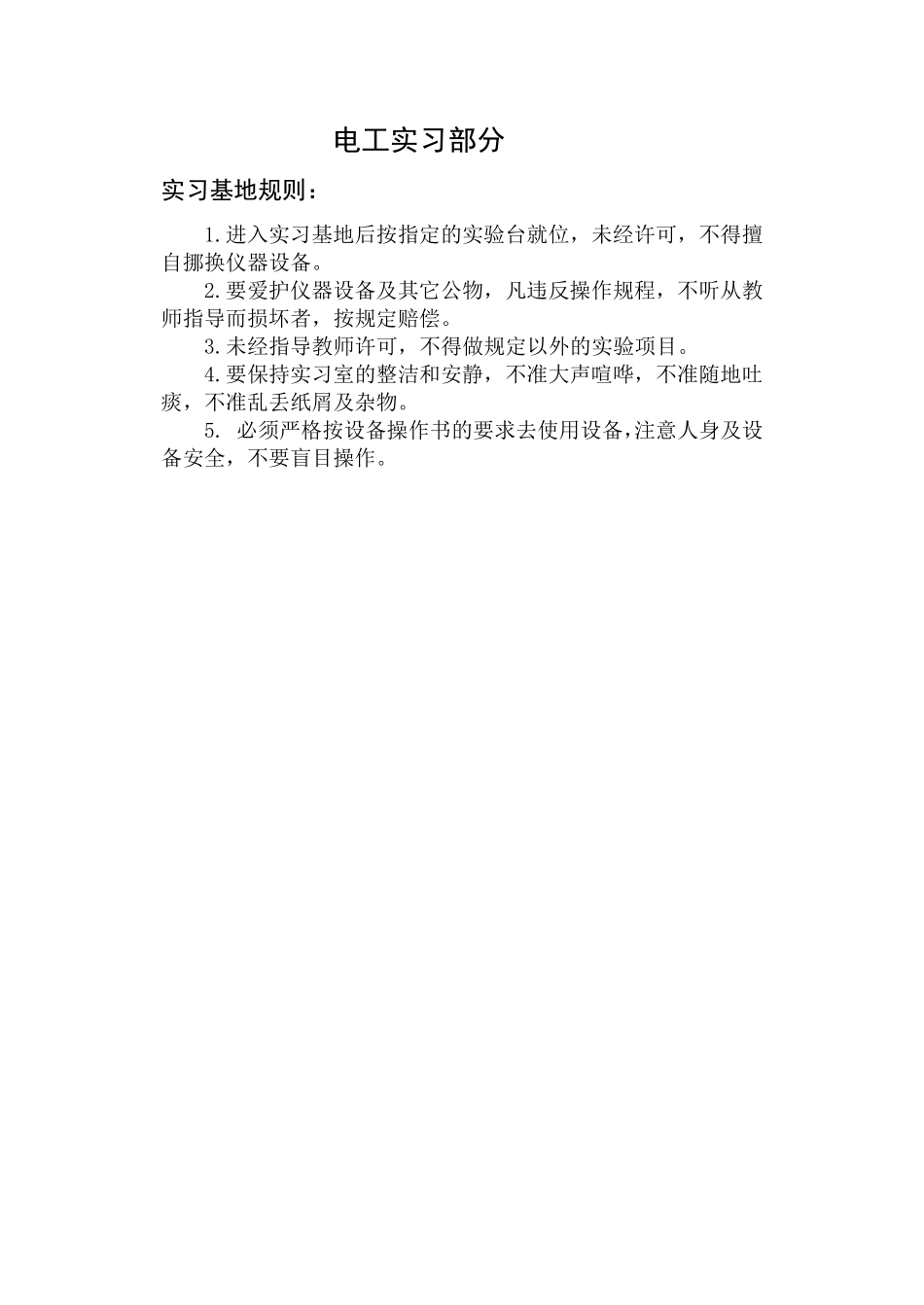

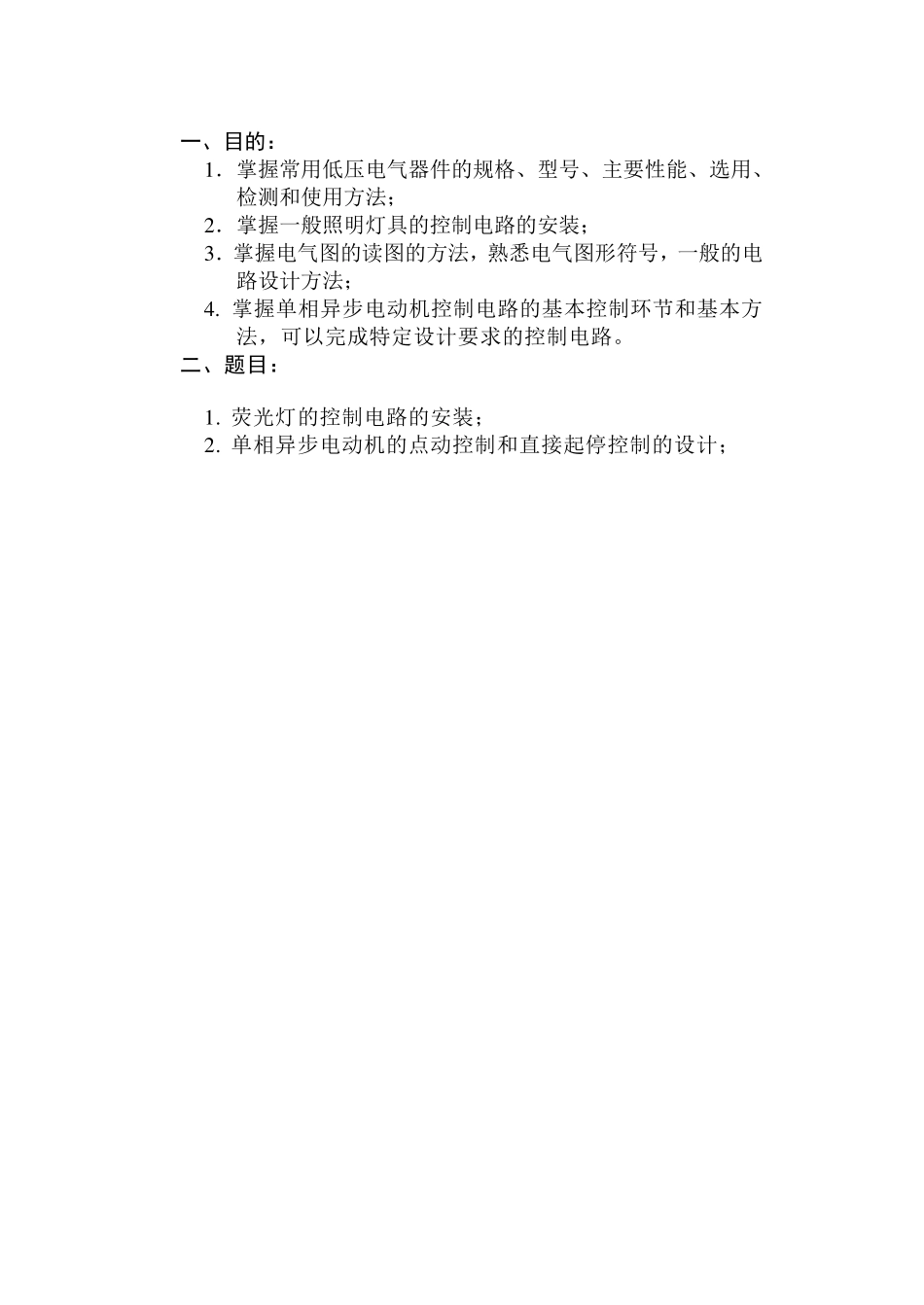

电 工 电 子 实 习 指 导 书 哈 尔 滨 理 工 大 学 电 工 电 子 教 学 与 实 训 中 心 电工实习部分 实习基地规则： 1.进入实习基地后按指定的实验台就位，未经许可，不得擅自挪换仪器设备。 2.要爱护仪器设备及其它公物，凡违反操作规程，不听从教师指导而损坏者，按规定赔偿。 3.未经指导教师许可，不得做规定以外的实验项目。 4.要保持实习室的整洁和安静，不准大声喧哗，不准随地吐痰，不准乱丢纸屑及杂物。 5. 必须严格按设备操作书的要求去使用设备，注意人身及设备安全，不要盲目操作。 一、目的： 1 ．掌握常用低压电气器件的规格、型号、主要性能、选用、检测和使用方法； 2 ．掌握一般照明灯具的控制电路的安装； 3 ．掌握电气图的读图的方法，熟悉电气图形符号，一般的电路设计方法； 4 . 掌握单相异步电动机控制电路的基本控制环节和基本方法，可以完成特定设计要求的控制电路。 二、题目： 1 . 荧光灯的控制电路的安装； 2 . 单相异步电动机的点动控制和直接起停控制的设计； 一、荧光灯具控制电路的安装 一、电工实习题目： 荧光灯的控制电路的安装 二、电工实习目的： 1 ．荧光灯是我们日常生活中常见的一种光源，它具有发光效率高、光线柔和、使用手寿命长灯特点，常作为大范围照明。了解荧光灯的控制电路的工作原理及附件（如镇流器、启辉器等）的作用； 2 ．掌握一般荧光灯灯具的控制电路的安装 三、电工实习要求： 1 ．根据相关的教材内容，预习荧光灯的控制电路的工作原理。 2 ．理解安装荧光灯灯具的步骤。 四、电工实习内容： 荧光灯（也称日光灯）的工作原理：日光灯的整体电路如图所示。其工作原理是：当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。2 2 0 伏的电压立即使启辉器的惰性气体电离，产生辉光放电。辉光放电的热量使双金属片受热膨胀，两极接触。电流通过镇流器、启辉器触极和两端灯丝构成通路。灯丝很快被电流加热，发射出大量电子。这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。氩气电离生热，...
