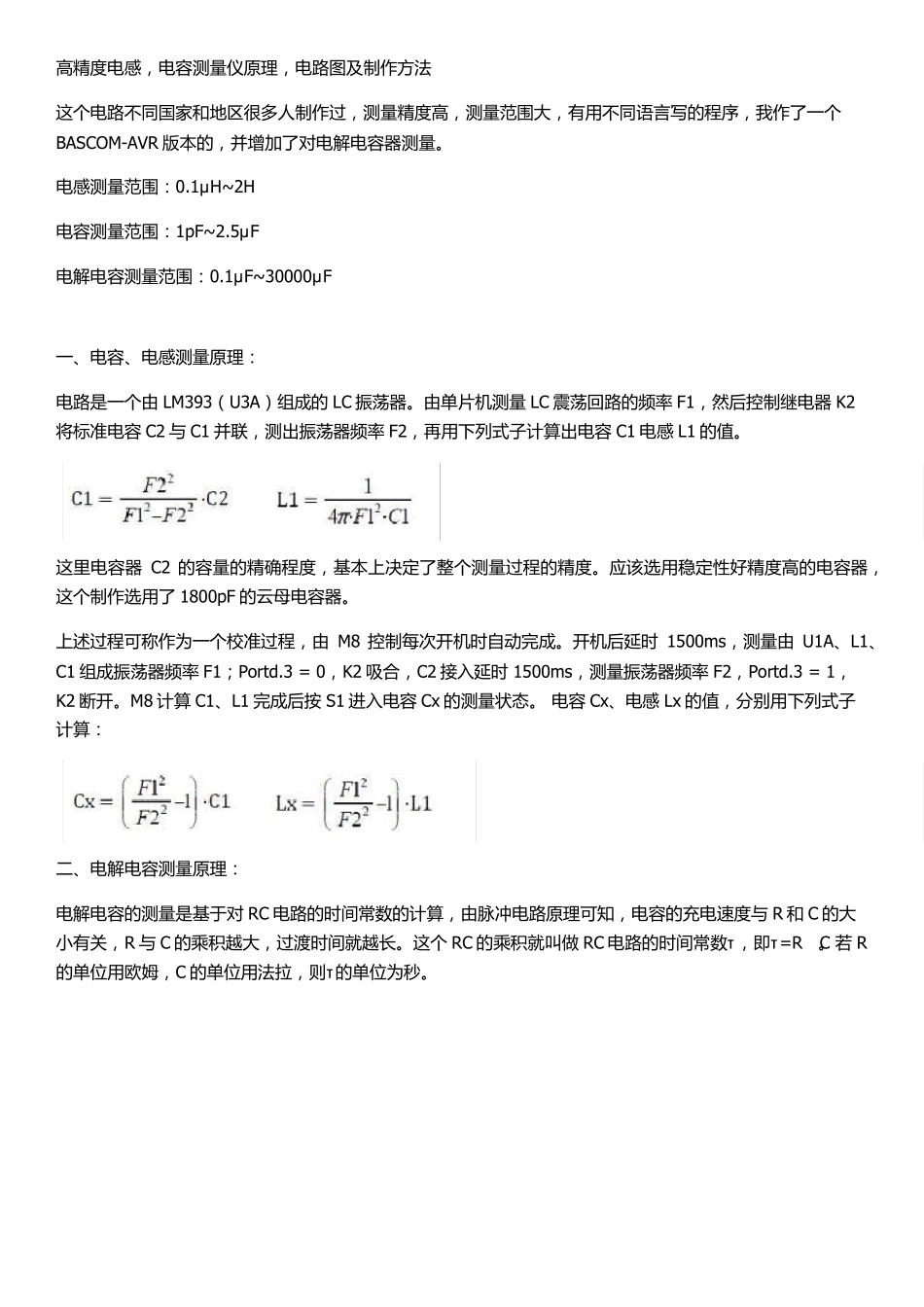

高 精 度 电 感 ， 电 容 测 量 仪 原 理 ， 电 路 图 及 制 作 方 法 这 个 电 路 不 同 国 家 和 地 区 很 多 人 制 作 过 ， 测 量 精 度 高 ， 测 量 范 围 大 ， 有 用 不 同 语 言 写 的 程 序 ， 我 作 了 一 个BASCOM-AVR 版 本 的 ， 并 增 加 了 对 电 解 电 容 器 测 量 。 电 感 测 量 范 围 ： 0.1μH~ 2H 电 容 测 量 范 围 ： 1pF~ 2.5μF 电 解 电 容 测 量 范 围 ： 0.1μF~ 30000μF 一 、电 容 、电 感 测 量 原 理 ： 电 路 是一 个 由 LM393（U3A）组成的 LC 振荡器 。 由单片机测 量 LC 震荡回路 的 频率 F1， 然后控制 继电 器 K2将标准电 容 C2 与 C1 并 联， 测 出振荡器 频率 F2， 再用 下列式子计算出电 容 C1 电 感 L1 的 值。 这 里电 容 器C2 的 容 量 的 精 确程 度 ， 基本 上决定了 整个 测 量 过 程 的 精 度 。 应该选用 稳定性好精 度 高 的 电 容 器 ，这 个 制 作 选用 了 1800pF 的 云母电 容 器 。 上述过 程 可称作 为一 个 校准过 程 ， 由 M8 控制 每次开机时自动完成。 开机后延时 1500ms， 测 量 由 U1A、L1、C1 组成振荡器 频率 F1；Portd.3 = 0， K2 吸合， C2 接入延时 1500ms， 测 量 振荡器 频率 F2， Portd.3 = 1，K2 断开。 M8 计算 C1、L1 完成后按 S1 进入电 容 Cx 的 测 量 状态。 电 容 Cx、电 感 Lx 的 值， 分别用 下列式子计算： 二、电 解 电 容 测 量 原 理 ： 电 解 电 容 的 测 量 是基于对 RC 电 路 的 时间常数的 计算， 由脉冲电 路 原 理 可知， 电 容 的 充电 速度 与 R 和 C 的 大小有 关， R 与 C 的 乘积越大 ， 过 渡时间就越长。 这 个 RC 的 乘积就叫做 RC 电 路 的 时间常数τ， 即τ=R∙C。 若 R的 单位用 欧姆， C 的 单位用 法 拉， 则τ的 单位为秒。 图 示 曲 线 可 以 得 到 充 电 过 程 的 一 般 规 律 ： Uc 是 按 指 数 规 律 上 升 的 ， Uc 开 始 变 化 较 快 ， 以 后 逐 渐 减 慢 ， 并 缓慢 地 趋 近 其 最 终 值 ， 当 t=τ时 ， U...
