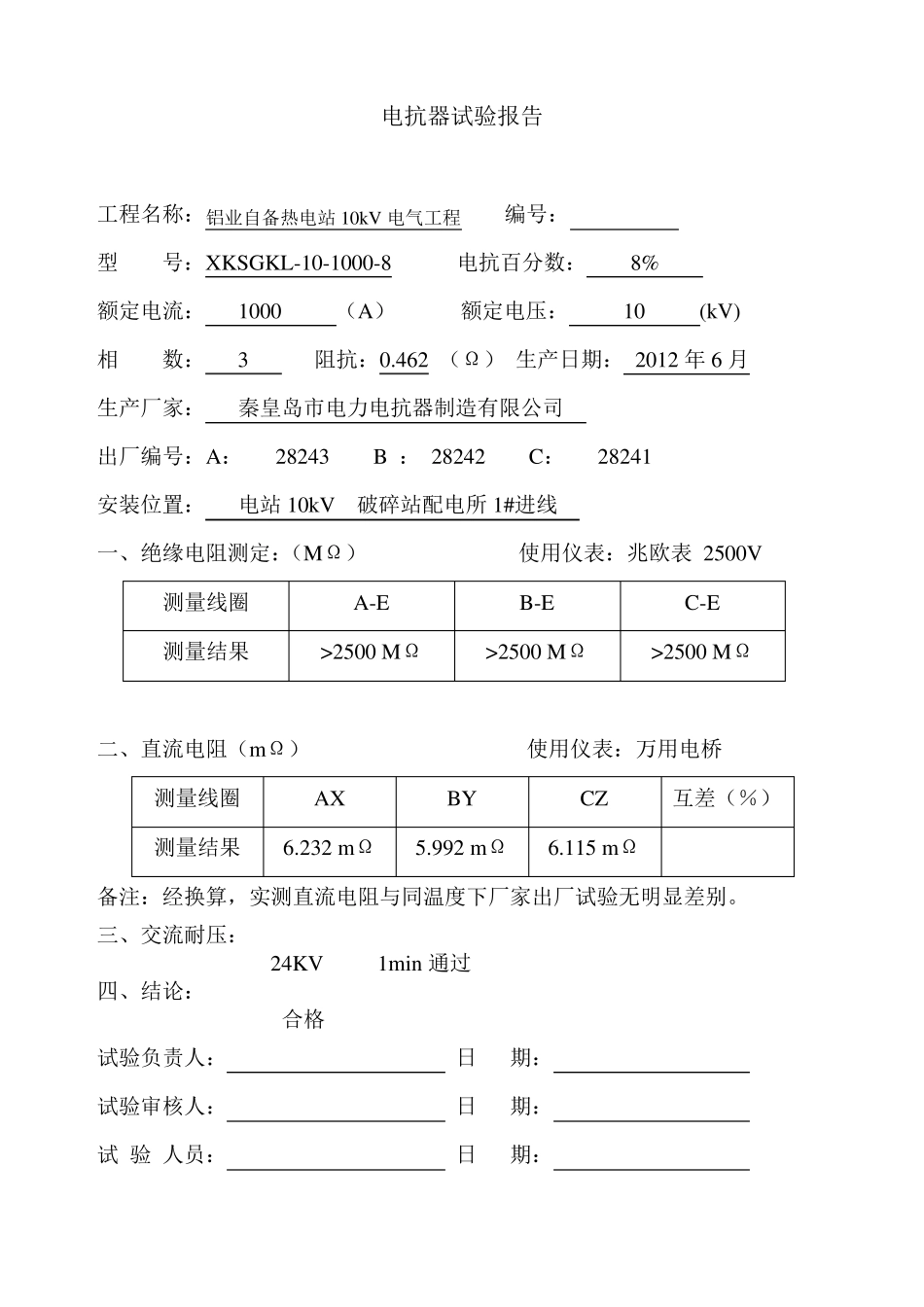

电抗器试验报告 工程名称：铝业自备热电站10kV 电气工程 编号： 型 号：XKSGKL-10-1000-8 电抗百分数： 8% 额定电流： 1000 （A） 额定电压： 10 (kV) 相 数： 3 阻抗：0.462 （Ω） 生产日期： 2012 年 6 月 生产厂家： 秦皇岛市电力电抗器制造有限公司 出厂编号：A： 28243 B ： 28242 C： 28241 安装位置： 电站10kV 破碎站配电所 1#进线 一、绝缘电阻测定：（MΩ） 使用仪表：兆欧表 2500V 测量线圈 A-E B-E C-E 测量结果 >2500 MΩ >2500 MΩ >2500 MΩ 二、直流电阻（mΩ） 使用仪表：万用电桥 测量线圈 AX BY CZ 互差（％） 测量结果 6.232 mΩ 5.992 mΩ 6.115 mΩ 备注：经换算，实测直流电阻与同温度下厂家出厂试验无明显差别。 三、交流耐压： 24KV 1min通过 四、结论： 合格 试验负责人： 日 期： 试验审核人： 日 期： 试 验 人员： 日 期： 电抗器试验报告 工程名称：山西华兴铝业自备热电站10kV 电气工程 编号： 型 号：XKSGKL-10-1000-8 电抗百分数： 8% 额定电流： 1000 （A） 额定电压： 10 (kV) 相 数： 3 阻抗：0.462 （Ω） 生产日期： 2012 年 6 月 生产厂家： 秦皇岛市电力电抗器制造有限公司 出厂编号：A： 28276 B ： 28275 C： 28274 安装位置： 电站10kV 6#柜 3#锅炉 10kV 系统进线 一、绝缘电阻测定：（MΩ） 使用仪表：兆欧表 2500V 测量线圈 A-E B-E C-E 测量结果 >2500 MΩ >2500 MΩ >2500 MΩ 二、直流电阻（mΩ） 使用仪表：万用电桥 测量线圈 AX BY CZ 互差（％） 测量结果 6.215 mΩ 5.965 mΩ 6.135 mΩ 备注：经换算，实测直流电阻与同温度下厂家出厂试验无明显差别。 三、交流耐压： 24KV 1min通过 四、结论： 合格 试验负责人： 日 期： 试验审核人： 日 期： 试 验 人员： 日 期： 电抗器试验报告 工程名称：山西华兴铝业自备热电站10kV 电气工程 编号： 型 号：XKSGKL-10-1000-8 电抗百分数： 8% 额定电流： 1000 （A） 额定电压： 10 (kV) 相 数： 3 阻抗：0.462 （Ω） 生产日期： 2012 年 6 月 生产厂家： 秦皇岛市电力电抗器制造有限公司 出厂编号：A： 28252 B ： 28251 C： 28250 安装位置： 电站10kV 3#柜矿山破碎配电所 1#进线 一、绝缘电阻测定：（MΩ） 使用仪表：兆欧表 ...
