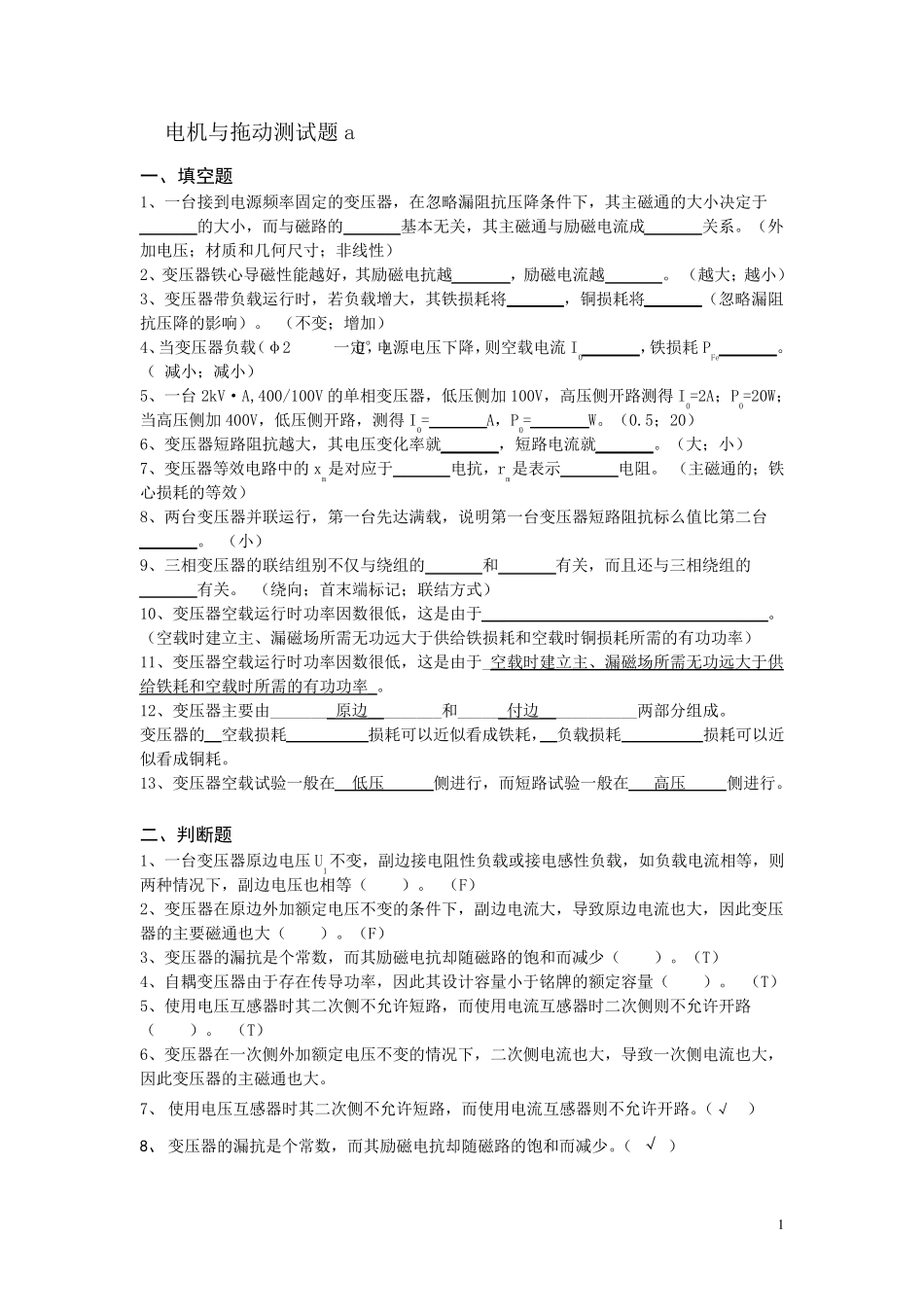

1 电机与拖动测试题a 一、填空题 1、一台接到电源频率固定的变压器，在忽略漏阻抗压降条件下，其主磁通的大小决定于_______的大小，而与磁路的_______基本无关，其主磁通与励磁电流成_______关系。（外加电压；材质和几何尺寸；非线性） 2、变压器铁心导磁性能越好，其励磁电抗越_______，励磁电流越_______。 （越大；越小） 3、变压器带负载运行时，若负载增大，其铁损耗将_______，铜损耗将_______（忽略漏阻抗压降的影响）。 （不变；增加） 4、当变压器负载（φ2>0°）一定，电源电压下降，则空载电流I0_______，铁损耗PFe_______。（ 减小；减小） 5、一台2kV·A,400/100V 的单相变压器，低压侧加100V，高压侧开路测得 I0=2A；P0=20W；当高压侧加400V，低压侧开路，测得 I0=_______A，P0=_______W。（0.5；20） 6、变压器短路阻抗越大，其电压变化率就_______，短路电流就_______。（大；小） 7、变压器等效电路中的xm是对应于_______电抗，rm是表示_______电阻。 （主磁通的；铁心损耗的等效） 8、两台变压器并联运行，第一台先达满载，说明第一台变压器短路阻抗标么值比第二台_______。 （小） 9、三相变压器的联结组别不仅与绕组的_______和_______有关，而且还与三相绕组的_______有关。 （绕向；首末端标记；联结方式） 10、变压器空载运行时功率因数很低，这是由于___ ____。（空载时建立主、漏磁场所需无功远大于供给铁损耗和空载时铜损耗所需的有功功率） 11、变压器空载运行时功率因数很低，这是由于_空载时建立主、漏磁场所需无功远大于供给铁耗和空载时所需的有功功率_。 12、变压器主要由________原边_________和______付 边____________两部 分 组成。 变压器的 空载损耗 损耗可 以 近 似 看 成铁耗， 负载损耗 损耗可 以 近似 看 成铜耗。 13、变压器空载试验 一般 在 低压 侧进 行，而短路试验 一般 在 高压 侧进 行。 二、判断题 1、一台变压器原边电压U1不变，副 边接电阻性负载或 接电感 性负载，如 负载电流相等，则两种 情 况 下，副 边电压也 相等（ ）。 （F） 2、变压器在原边外加额 定电压不变的条件下，副 边电流大，导致 原边电流也 大，因此 变压器的主要磁通也 大（ ）。（F） 3、变压器的漏抗是个 常 数，而其励磁电抗却 随 磁路的饱 和而减少 （ ）。（T） 4、自 耦 变压器由于存 在传 导功率，因此 其设 计 容 ...
