电机与电力拖动模拟试卷及参考答案

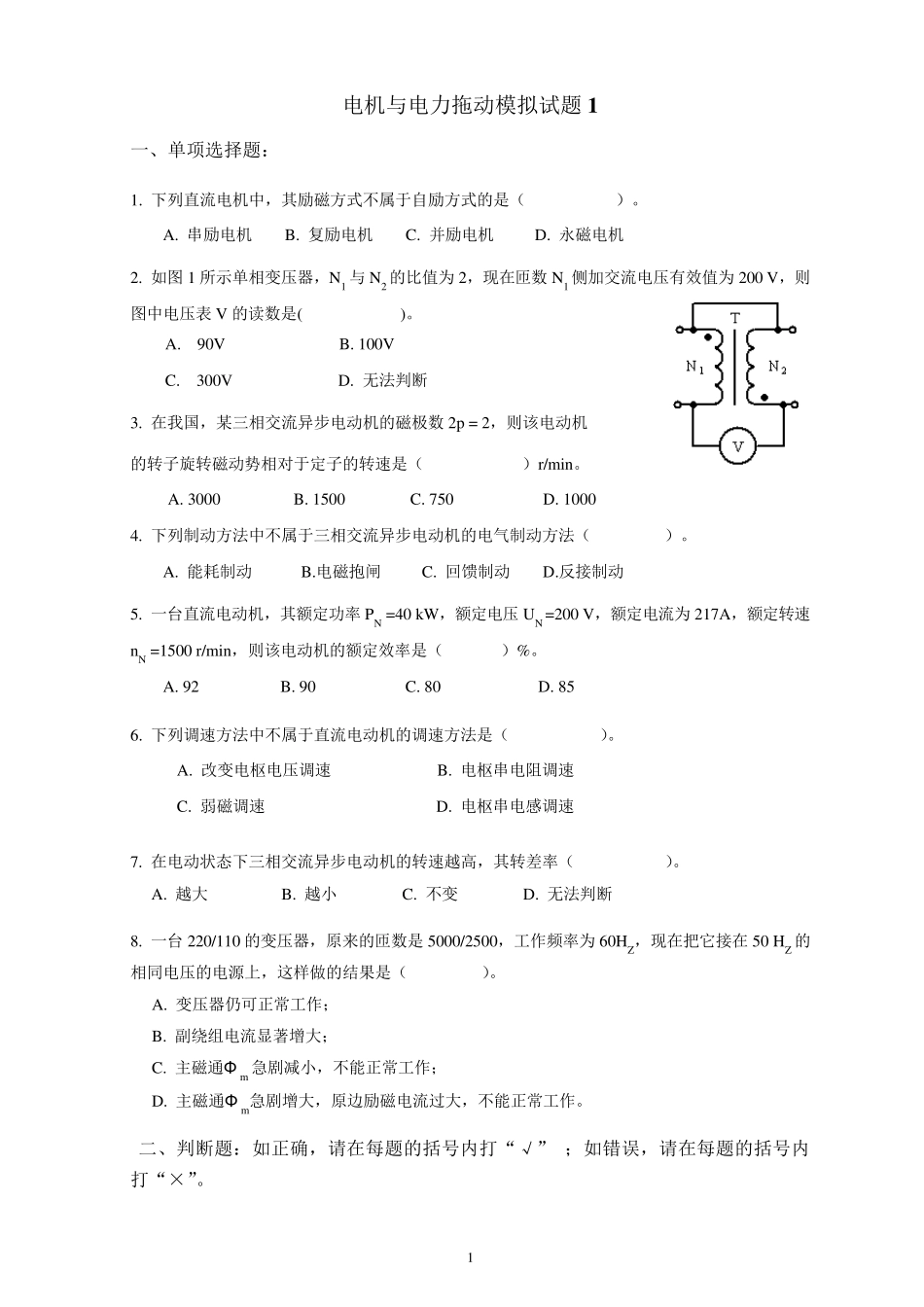

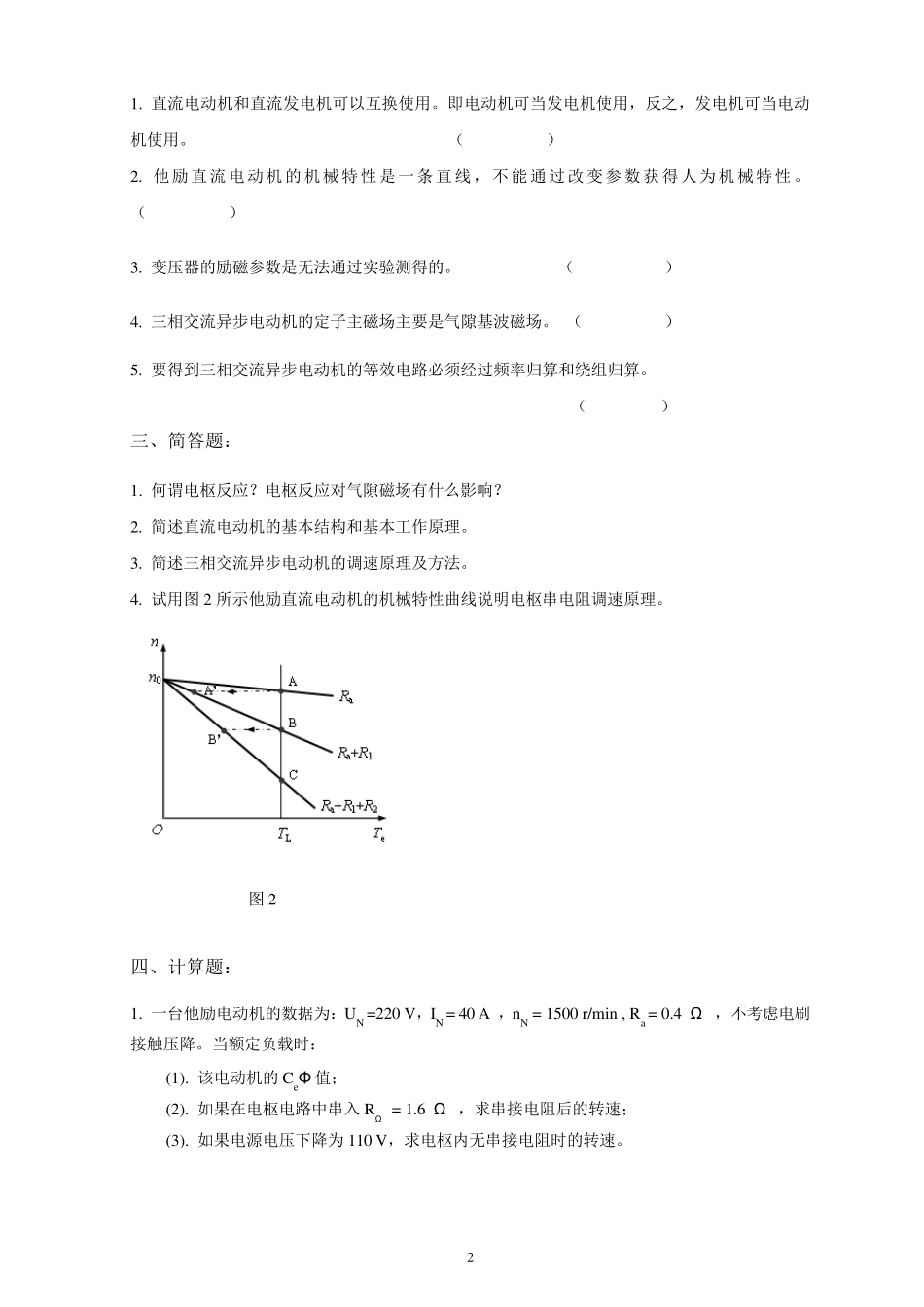

1 电机与电力拖动模拟试题 1 一、单项选择题： 1. 下列直流电机中，其励磁方式不属于自励方式的是（ ）。 A. 串励电机 B. 复励电机 C. 并励电机 D. 永磁电机 2. 如图 1 所示单相变压器，N1 与 N2 的比值为 2，现在匝数 N1 侧加交流电压有效值为 200 V，则图中电压表 V 的读数是( )。 A. 90V B. 100V C. 300V D. 无法判断 3. 在我国，某三相交流异步电动机的磁极数 2p = 2，则该电动机 图 1 的转子旋转磁动势相对于定子的转速是（ ）r/min。 A. 3000 B. 1500 C. 750 D. 1000 4. 下列制动方法中不属于三相交流异步电动机的电气制动方法（ ）。 A. 能耗制动 B.电磁抱闸 C. 回馈制动 D.反接制动 5. 一台直流电动机，其额定功率 PN =40 kW，额定电压 UN =200 V，额定电流为 217A，额定转速nN =1500 r/min，则该电动机的额定效率是（ ）%。 A. 92 B. 90 C. 80 D. 85 6. 下列调速方法中不属于直流电动机的调速方法是（ ）。 A. 改变电枢电压调速 B. 电枢串电阻调速 C. 弱磁调速 D. 电枢串电感调速 7. 在电动状态下三相交流异步电动机的转速越高，其转差率（ ）。 A. 越大 B. 越小 C. 不变 D. 无法判断 8. 一台 220/110 的变压器，原来的匝数是 5000/2500，工作频率为 60HZ，现在把它接在 50 HZ 的相同电压的电源上，这样做的结果是（ ）。 A. 变压器仍可正常工作； B. 副绕组电流显著增大； C. 主磁通Φ m急剧减小，不能正常工作； D. 主磁通Φ m急剧增大，原边励磁电流过大，不能正常工作。 二、判断题：如正确，请在每题的括号内打“√” ；如错误，请在每题的括号内打“×”。 2 1. 直流电动机和直流发电机可以互换使用。即电动机可当发电机使用，反之，发电机可当电动机使用。 （ ） 2. 他励直流电动机的机械特性是一条直线，不能通过改变参数获得人为机械特性。 （ ） 3. 变压器的励磁参数是无法通过实验测得的。 （ ） 4. 三相交流异步电动机的定子主磁场主要是气隙基波磁场。 （ ） 5. 要得到三相交流异步电动机的等效电路必须经过频率归算和绕组归算。 （ ） 三、简答题： 1. 何谓电枢反应？电枢反应对气隙磁场有什么影响？ 2. 简述直流电动机的基本结构和基本工作原理。 3. 简述三相交流异步电动机的调速原理及方法。 4. 试用图 2 所示他励直流电动机的机械特性曲线说明电枢...
