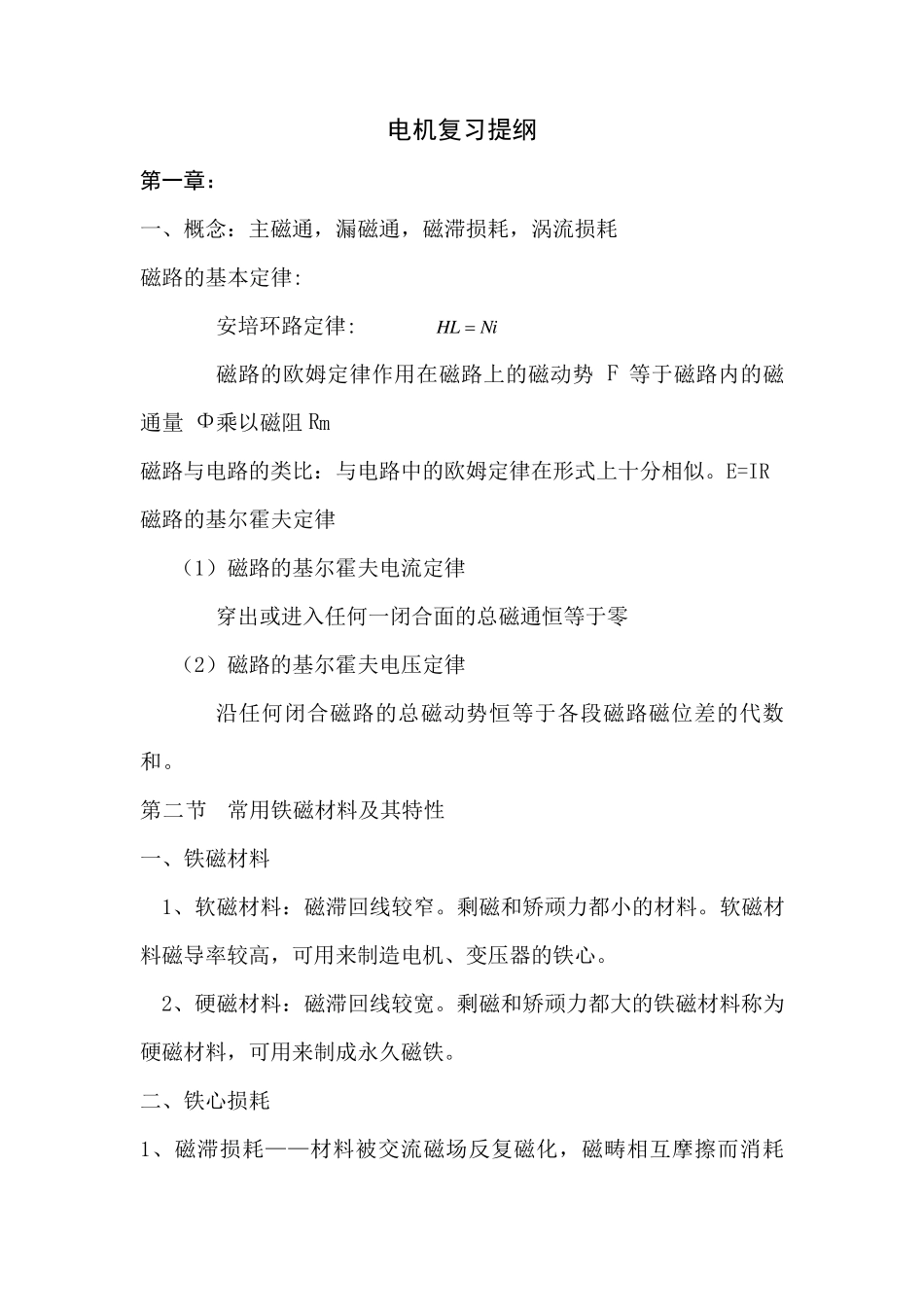

电机复习提纲 第一章： 一、概念：主磁通，漏磁通，磁滞损耗，涡流损耗 磁路的基本定律: 安培环路定律: 磁路的欧姆定律作用在磁路上的磁动势 F 等于磁路内的磁通量 Φ乘以磁阻 Rm 磁路与电路的类比：与电路中的欧姆定律在形式上十分相似。E=IR 磁路的基尔霍夫定律 （1）磁路的基尔霍夫电流定律 穿出或进入任何一闭合面的总磁通恒等于零 （2）磁路的基尔霍夫电压定律 沿任何闭合磁路的总磁动势恒等于各段磁路磁位差的代数和。 第二节 常用铁磁材料及其特性 一、铁磁材料 1、软磁材料：磁滞回线较窄。剩磁和矫顽力都小的材料。软磁材料磁导率较高，可用来制造电机、变压器的铁心。 2、硬磁材料：磁滞回线较宽。剩磁和矫顽力都大的铁磁材料称为硬磁材料，可用来制成永久磁铁。 二、铁心损耗 1、磁滞损耗——材料被交流磁场反复磁化，磁畴相互摩擦而消耗 NiHL 的能量。 2、涡流损耗——铁心内部由于涡流在铁心电阻上产生的热能损耗。 3、铁心损耗——磁滞损耗和涡流损耗之和。 第二章： 一、尽管电枢在转动，但处于同一磁极下的线圈边中电流方向应始终不变，即进行所谓的“换向”。 二、一台直流电机 作为电动机运行——在直流电机的两电刷端上加上直流电压，电枢旋转，拖动生产机械旋转 ，输出机械能； 作为发动机运行——用原动机拖动直流电机的电枢，电刷端引出直流电动势，作为直流电源，输出电能。 三、直流电机的主要结构（定子、转子） 定子的主要作用是产生磁场 转子又称为“电枢”,作用是产生电磁转矩和感应电动势 要实现机电能量转换，电路和磁路之间必须在相对运动，所以旋转电机必须具备静止的和转动的两大部分，且静止和转动部分之间要有一定的间隙（称为：气隙） 四、直流电机的铭牌数据 直流电机的额定值有： 1、额定功率 PN(kW) 2、额定电压 UN(V) 3、额定电流 IN(A) 4、额定转速 nN(r/min) 5、额定励磁电压 UfN(V) 五、直流电机电枢绕组的基本形式有两种： 一种叫单叠绕组，另一种叫单波绕组。 单叠绕组的特点：元件的两个端子连接在相邻的两个换向片上。 元件的跨距：上层元件边与下层元件边的距离称为跨距,元件跨距称为第一节距 y 1(用所跨的槽数计算)。一般要求元件的跨距等于电机的极距。上层元件边与下层元件边所连接的两个换向片之间的距离称为换向器节距 y c(用换向片数计算)。 直流电机的电枢绕组除了单叠、单波两种基本形式以外，还有其他形式，如复叠绕组、复...
