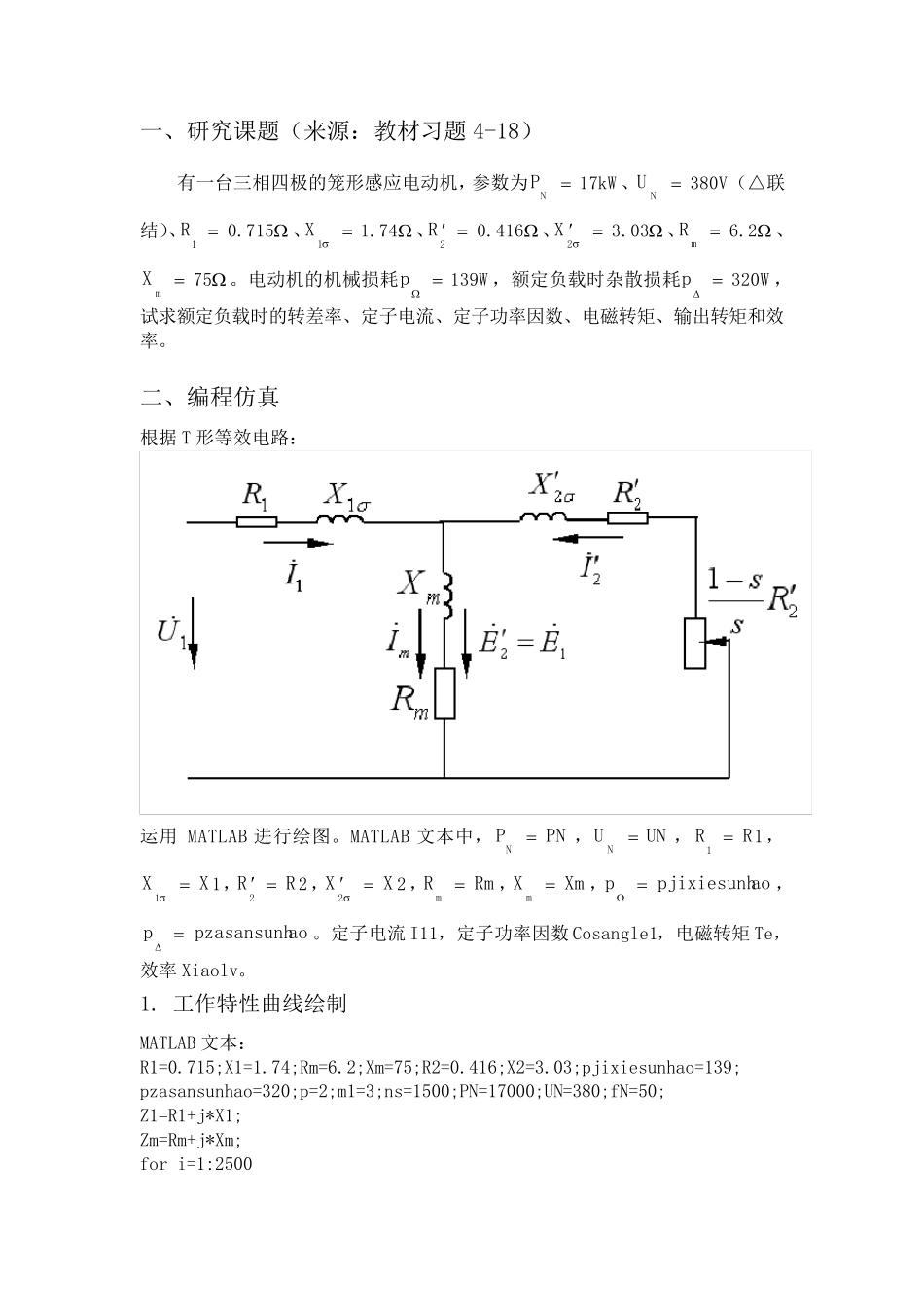

电机大作业 专业班级：电气 XXXX 姓 名：XXX 学 号：XXX 指导老师：张 * 一、研究课题（来源：教材习题4-18） 有一台三相四极的笼形感应电动机，参数为kW17NP、V380NU（△联结）、715.01R、74.11X、0.4162R、3.032X、2.6mR、 75mX。电动机的机械损耗W139p，额定负载时杂散损耗W320p，试求额定负载时的转差率、定子电流、定子功率因数、电磁转矩、输出转矩和效率。 二、编程仿真 根据 T 形等效电路： 运用 MATLAB 进行绘图。MATLAB 文本中，PNPN，UNUN， 11RR，11XX， 22RR， 22XX，RmRm ，XmXm ，aopjixiesunhp，aopzasansunhp。定子电流 I11，定子功率因数Cosangle1，电磁转矩 Te，效率 Xiaolv。 1. 工作特性曲线绘制 MATLAB 文本： R1=0.715;X1=1.74;Rm=6.2;Xm=75;R2=0.416;X2=3.03;pjixiesunhao=139; pzasansunhao=320;p=2;m1=3;ns=1500;PN=17000;UN=380;fN=50; Z1=R1+j*X1; Zm=Rm+j*Xm; for i=1:2500 s=i/2500; n0=ns*(1-s); Z2=R2/s+j*X2; Z=Z1+Zm*Z2/(Zm+Z2); U1=UN; I1=U1/Z; I110=abs(I1); Angle1=angle(I1); Cosangle10=cos(Angle1); P1=3*U1*I110*Cosangle10; I2=I1*Zm/(Zm+Z2); Pjixie=m1*(abs(I2))^2*(1-s)/s*R2; V=(1-s)*pi*fN; Te0=Pjixie/V; P20=Pjixie-pjixiesunhao-pzasansunhao; Xiaolv0=P20/P1; P2(i)=P20; n(i)=n0; I11(i)=I110; Cosangle1(i)=Cosangle10; Te(i)=Te0; Xiaolv(i)=Xiaolv0; hold on; end figure(1) plot(P2,n); xlabel('P2[W]');ylabel('n[rpm]'); figure(2) plot(P2,I11); xlabel('P2[W]');ylabel('I1[A]'); figure(3) plot(P2,Cosangle1); xlabel('P2[W]');ylabel('gonglvyinshu'); figure(4) plot(P2,Te); xlabel('P2[W]');ylabel('Te[Nm]'); figure(5) plot(P2,Xiaolv); xlabel('P2[W]');ylabel('xiaolv'); （1）转速特性)(2Pfn  （2）定子电流特性)(21PfI （3）定子功率因数特性)(cos21Pf （4）电磁转矩特性)(2PfTe  （5）效率特性)(2Pf 2. 机械特性曲线绘制 1.改变U1 值，实现降压调速：U1=（380,330,260,200,150V） MATLAB 文本： R1=0.715;X1=1.74;Rm=6.2;Xm=75;R2=0.416;X2=3.03;pjixiesunhao=139;pzasansunhao=320; m1=3;p=2;ns=1500;PN=17000;UN=380;fN=50; Z1=R1+j*X1; Zm=Rm+j*Xm; U11=380;U12=330;...
