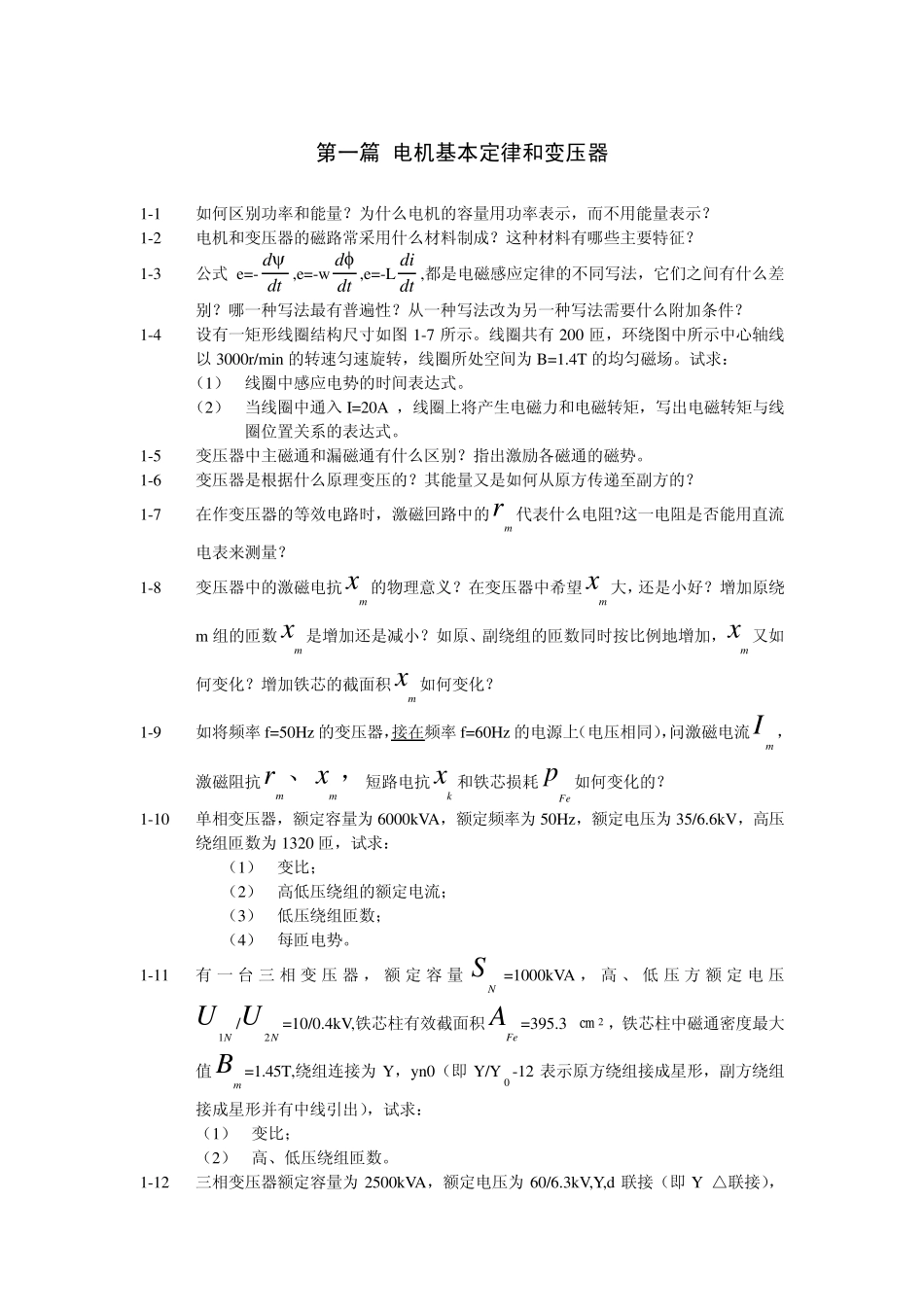

第一篇 电机基本定律和变压器 1-1 如何区别功率和能量？为什么电机的容量用功率表示，而不用能量表示？ 1-2 电机和变压器的磁路常采用什么材料制成？这种材料有哪些主要特征？ 1-3 公式 e=- dtd,e=-w dtd,e=-L dtdi,都是电磁感应定律的不同写法，它们之间有什么差别？哪一种写法最有普遍性？从一种写法改为另一种写法需要什么附加条件？ 1-4 设有一矩形线圈结构尺寸如图 1-7 所示。线圈共有 200 匝，环绕图中所示中心轴线以 3000r/min 的转速匀速旋转，线圈所处空间为 B=1.4T 的均匀磁场。试求： （1） 线圈中感应电势的时间表达式。 （2） 当线圈中通入 I=20A ，线圈上将产生电磁力和电磁转矩，写出电磁转矩与线圈位置关系的表达式。 1-5 变压器中主磁通和漏磁通有什么区别？指出激励各磁通的磁势。 1-6 变压器是根据什么原理变压的？其能量又是如何从原方传递至副方的？ 1-7 在作变压器的等效电路时，激磁回路中的rm 代表什么电阻?这一电阻是否能用直流电表来测量？ 1-8 变压器中的激磁电抗xm 的物理意义？在变压器中希望xm 大，还是小好？增加原绕m 组的匝数xm 是增加还是减小？如原、副绕组的匝数同时按比例地增加，xm 又如何变化？增加铁芯的截面积xm 如何变化？ 1-9 如将频率 f=50Hz 的变压器，接在频率 f=60Hz 的电源上（电压相同），问激磁电流Im ，激磁阻抗rm、xm，短路电抗xk 和铁芯损耗pFe如何变化的？ 1-10 单相变压器，额定容量为 6000kVA，额定频率为 50Hz，额定电压为 35/6.6kV，高压绕组匝数为 1320 匝，试求： （1） 变比； （2） 高低压绕组的额定电流； （3） 低压绕组匝数； （4） 每匝电势。 1-11 有 一 台三相变 压 器 ， 额定 容 量 SN =1000kVA ， 高、低压 方额定 电 压UN1 /UN2 =10/0.4kV,铁芯柱有效截面积AFe =395.37㎝2 ，铁芯柱中磁通密度最大值Bm =1.45T,绕组连接为 Y，yn0（即Y/Y0 -12 表示原方绕组接成星形，副方绕组接成星形并有中线引出），试求： （1） 变比； （2） 高、低压绕组匝数。 1-12 三相变压器额定容量为 2500kVA，额定电压为 60/6.3kV,Y,d 联接（即Y/△联接），室温为 25℃时测得试验数据如表 2-1 所示。试求： （1） 高压和低压侧的额定电压和电流。 （2） 等效电路参数的欧姆值和标幺值。 （3） 激磁支路用导纳表示的数值和标幺值。 （4） 短路电压百分数及其有功分量和无功...
