电机绕组下线

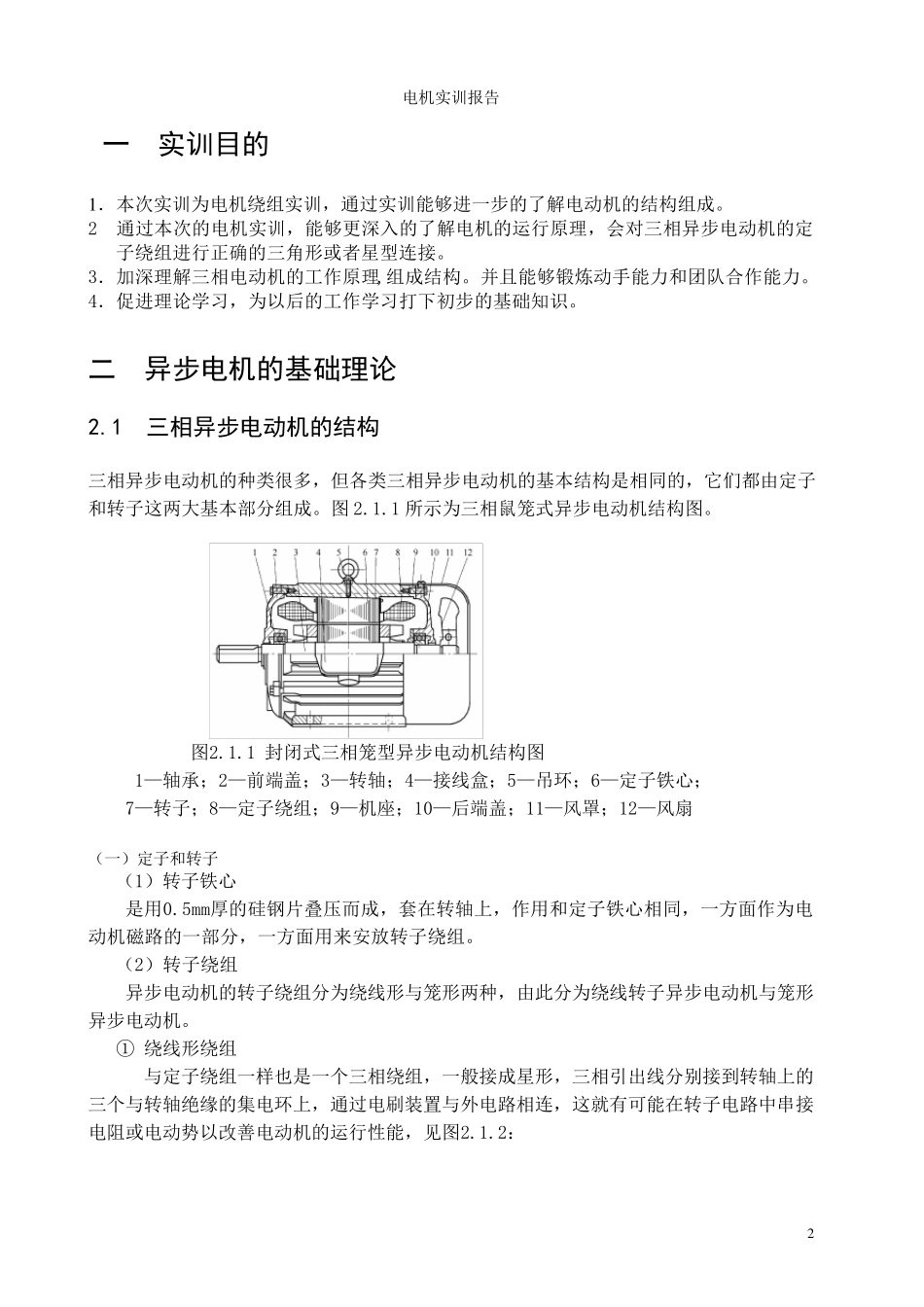

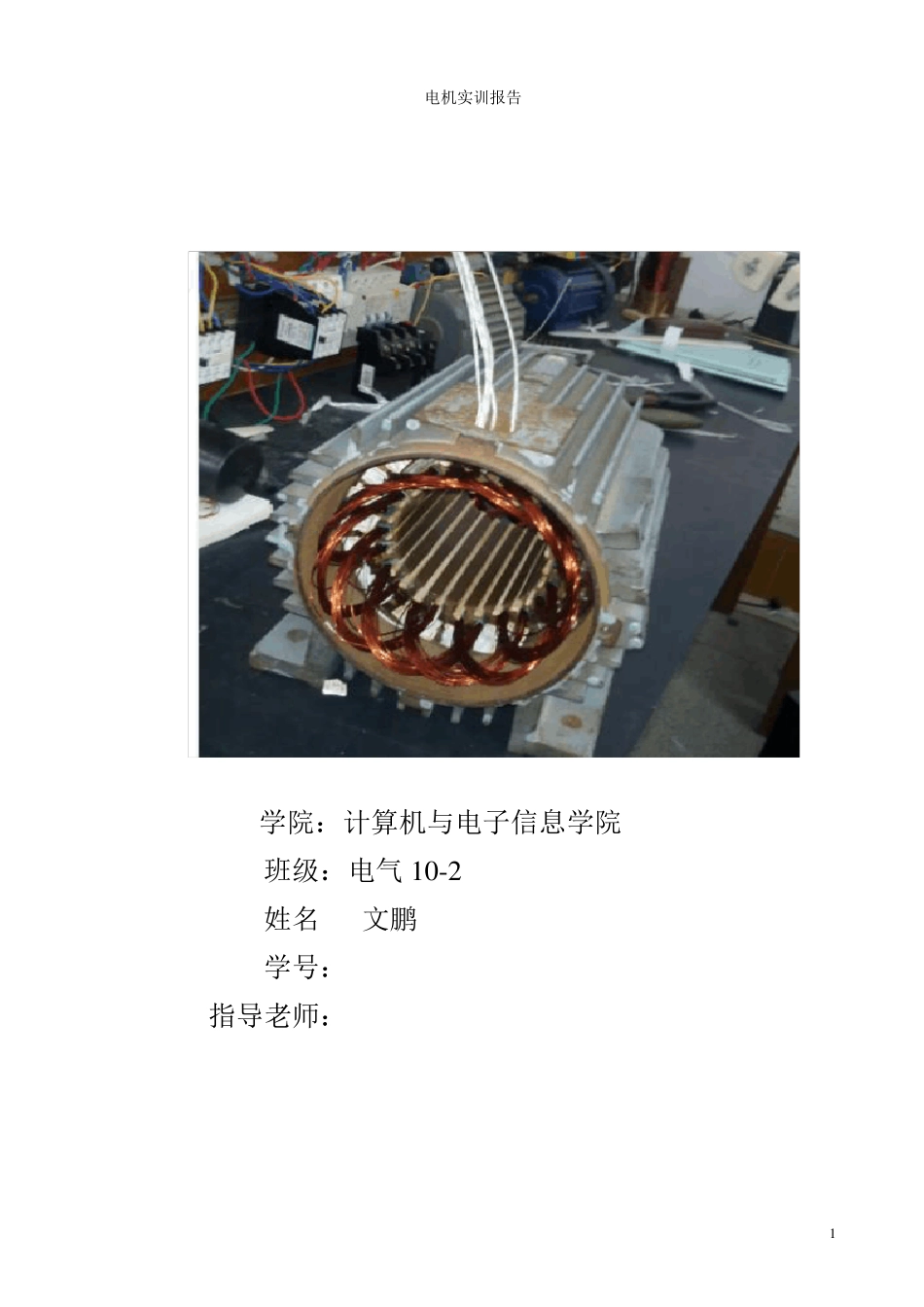

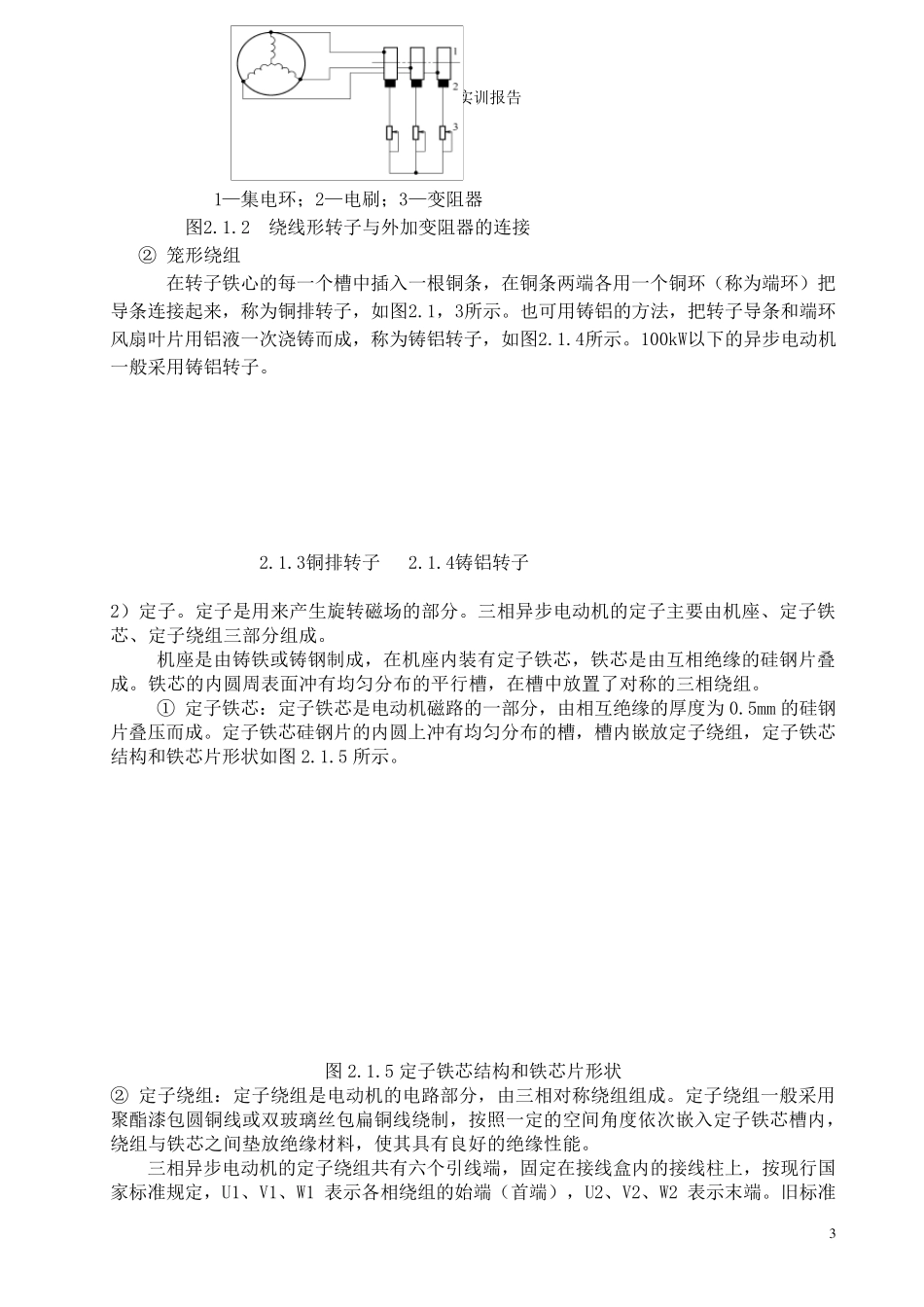

电机实训报告 1 学院：计算机与电子信息学院 班级：电气 1 0 -2 姓名 文鹏 学号：*********** 指导老师： *** 电机实训报告 2 一 实训目的 1 ．本次实训为电机绕组实训，通过实训能够进一步的了解电动机的结构组成。 2 通过本次的电机实训，能够更深入的了解电机的运行原理，会对三相异步电动机的定子绕组进行正确的三角形或者星型连接。 3．加深理解三相电动机的工作原理,组成结构。并且能够锻炼动手能力和团队合作能力。 4．促进理论学习，为以后的工作学习打下初步的基础知识。 二 异步电机的基础理论 2.1 三相异步电动机的结构 三相异步电动机的种类很多，但各类三相异步电动机的基本结构是相同的，它们都由定子和转子这两大基本部分组成。图2.1.1 所示为三相鼠笼式异步电动机结构图。 图2.1.1 封闭式三相笼型异步电动机结构图 1—轴承；2—前端盖；3—转轴；4—接线盒；5—吊环；6—定子铁心； 7—转子；8—定子绕组；9—机座；10—后端盖；11—风罩；12—风扇 （一）定子和转子 （1）转子铁心 是用0.5mm厚的硅钢片叠压而成，套在转轴上，作用和定子铁心相同，一方面作为电动机磁路的一部分，一方面用来安放转子绕组。 （2）转子绕组 异步电动机的转子绕组分为绕线形与笼形两种，由此分为绕线转子异步电动机与笼形异步电动机。 ① 绕线形绕组 与定子绕组一样也是一个三相绕组，一般接成星形，三相引出线分别接到转轴上的三个与转轴绝缘的集电环上，通过电刷装置与外电路相连，这就有 可 能在转子电路中 串 接电阻 或电动势 以改 善 电动机的运行性 能，见 图2.1.2： 电机实训报告 3 1—集电环；2—电刷；3—变阻器 图2.1.2 绕线形转子与外加变阻器的连接 ② 笼形绕组 在转子铁心的每一个槽中插入一根铜条，在铜条两端各用一个铜环（称为端环）把导条连接起来，称为铜排转子，如图2.1，3所示。也可用铸铝的方法，把转子导条和端环风扇叶片用铝液一次浇铸而成，称为铸铝转子，如图2.1.4所示。100kW以下的异步电动机一般采用铸铝转子。 2.1.3铜排转子 2.1.4铸铝转子 2）定子。定子是用来产生旋转磁场的部分。三相异步电动机的定子主要由机座、定子铁芯、定子绕组三部分组成。 机座是由铸铁或铸钢制成，在机座内装有定子铁芯，铁芯是由互相绝缘的硅钢片叠成。铁芯的内圆周表面冲有均匀分布的平行槽，在槽中放置了对称的三相绕组。 ① 定子铁芯：定子铁芯是电动机磁路的一部分，由...
