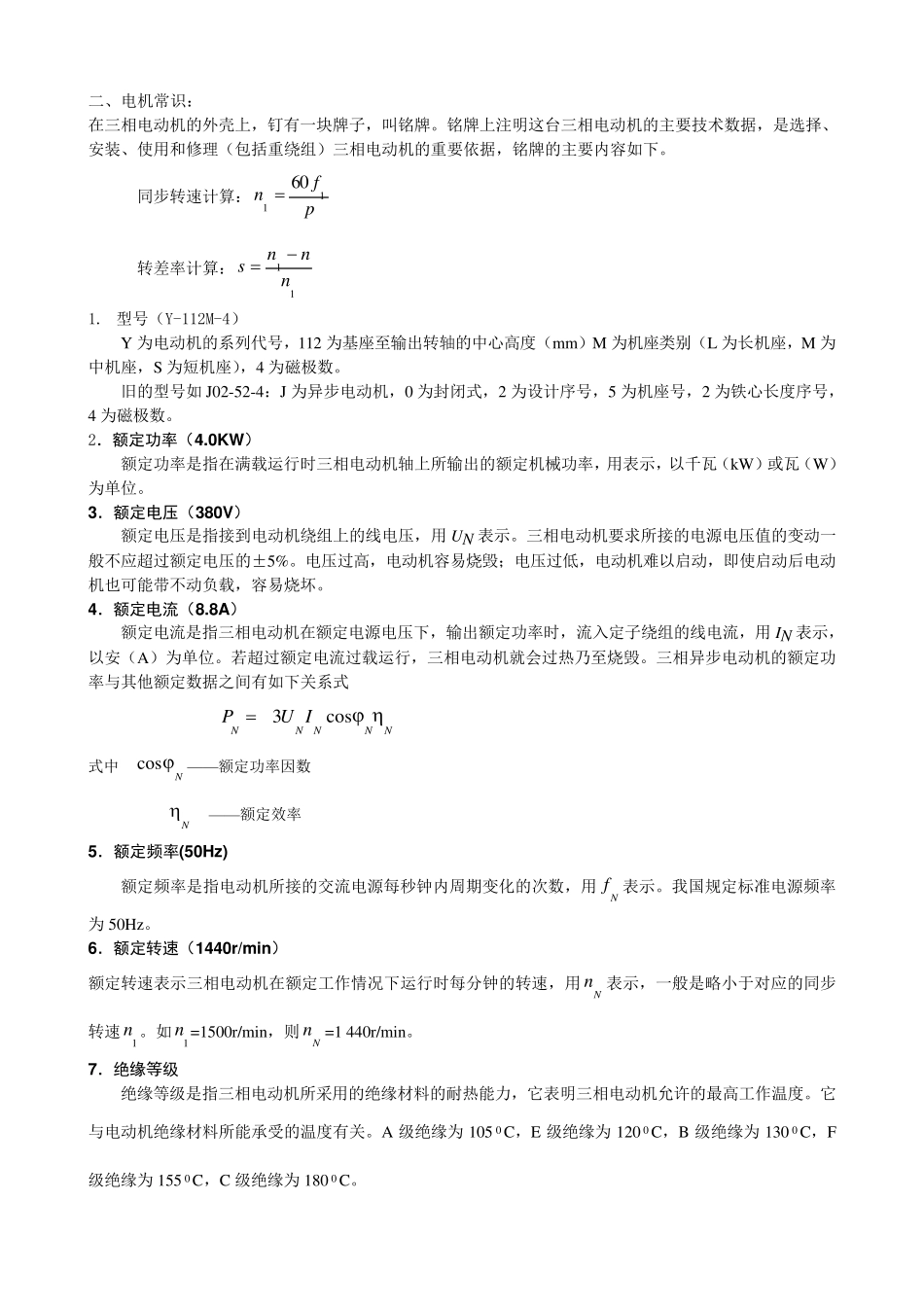

二、电机常识： 在三相电动机的外壳上，钉有一块牌子，叫铭牌。铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。 同步转速计算： pfn1160 转差率计算：11nnns 1. 型号（Y-112M-4） Y 为电动机的系列代号，112 为基座至输出转轴的中心高度（mm）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4 为磁极数。 旧的型号如J02-52-4：J 为异步电动机，0 为封闭式，2 为设计序号，5 为机座号，2 为铁心长度序号，4 为磁极数。 2．额定功率（4.0KW） 额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW）或瓦（W）为单位。 3．额定电压（380V） 额定电压是指接到电动机绕组上的线电压，用UN 表示。三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。 4．额定电流（8.8A） 额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用IN 表示，以安（A）为单位。若超过额定电流过载运行，三相电动机就会过热乃至烧毁。三相异步电动机的额定功率与其他额定数据之间有如下关系式 NNNNNIUPcos3 式中 Ncos——额定功率因数 N ——额定效率 5．额定频率(50Hz) 额定频率是指电动机所接的交流电源每 秒 钟 内周 期 变化 的次 数，用Nf表示。我 国 规 定标 准 电源频率为50Hz。 6．额定转速（1440r/min） 额定转速表示三相电动机在额定工 作 情 况 下运行时每 分 钟 的转速，用Nn 表示，一般是略 小 于 对 应的同步转速1n 。如1n =1500r/min，则Nn =1 440r/min。 7．绝缘等级 绝 缘 等 级 是指三相电动机所采 用的绝 缘 材 料 的耐 热能力 ，它 表明三相电动机允 许 的最 高工 作 温 度。它与电动机绝 缘 材 料 所能承 受 的温 度有关。A 级 绝 缘 为105 0 C，E 级 绝 缘 为120 0 C，B 级 绝 缘 为130 0 C，F级 绝 缘 为155 0 C，C 级 绝 缘 为180 0 C。 8．接法（ ） 三相电动机定子绕组的连接方法有星形（Y）和三角形（△）两种。定子绕组的连接只能按规定方法连接，不能任意改变接法，否则会损坏三相电动机。 9．防护等级（IP 44） 防护等级...
