电杆加固方案

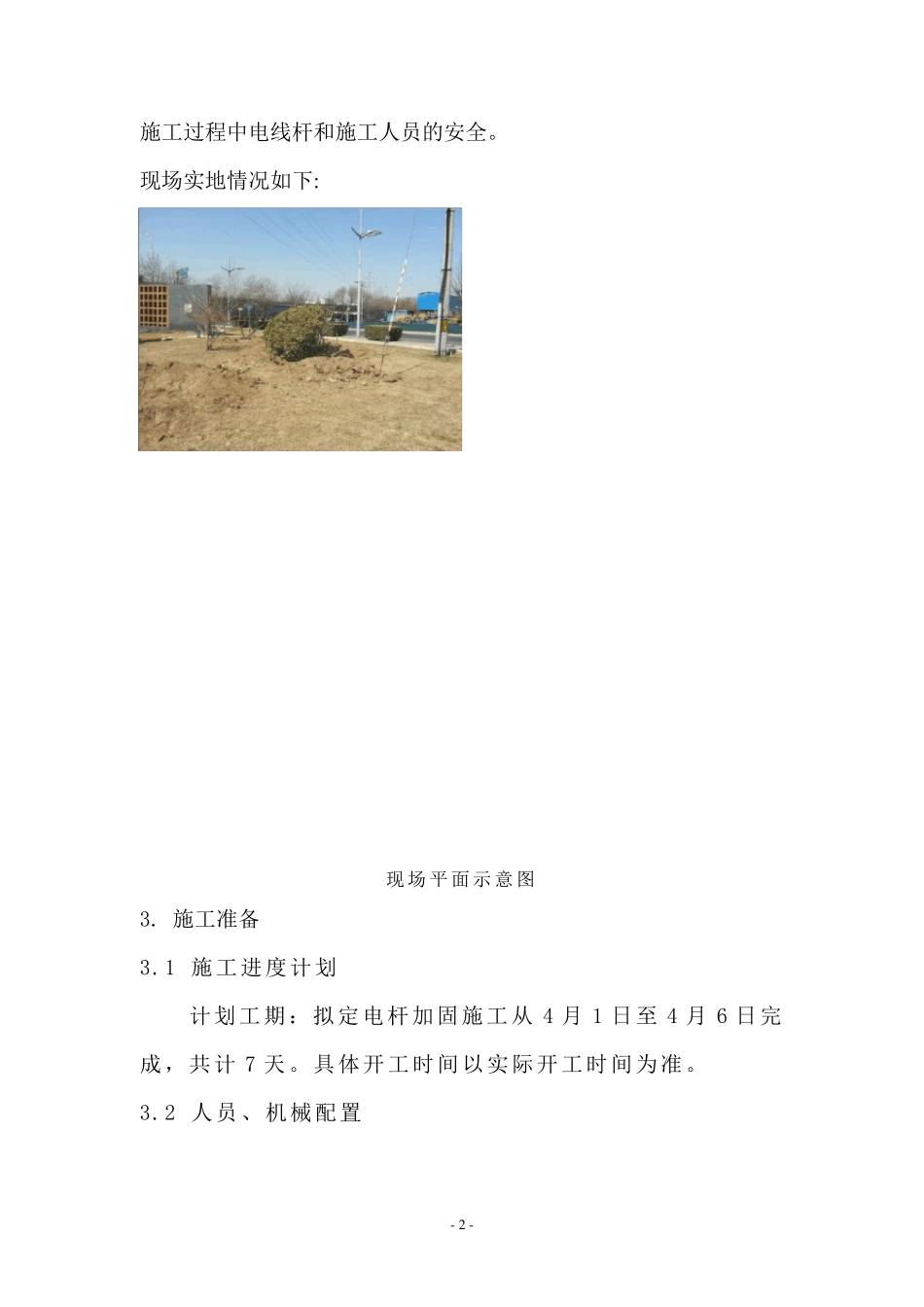

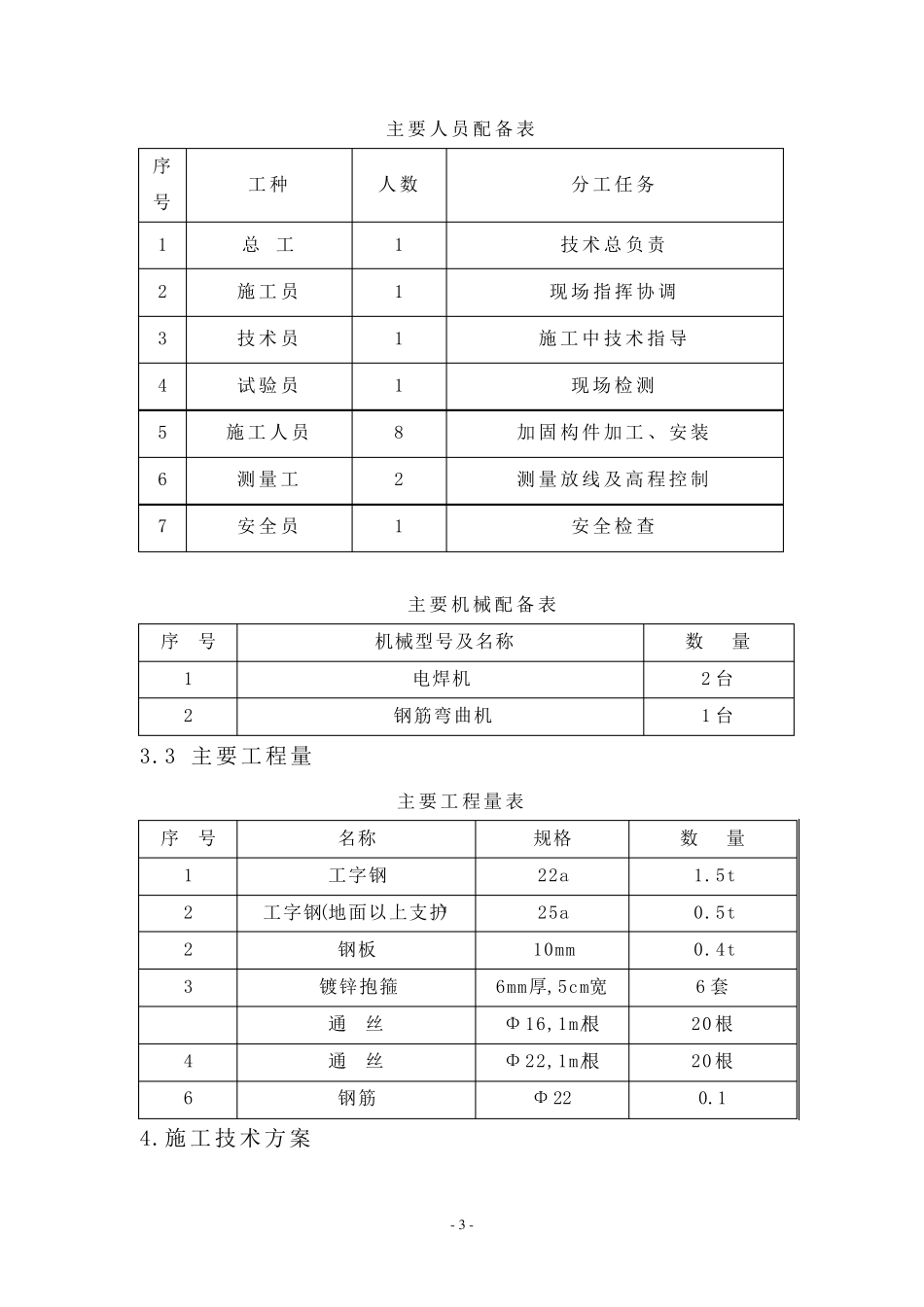

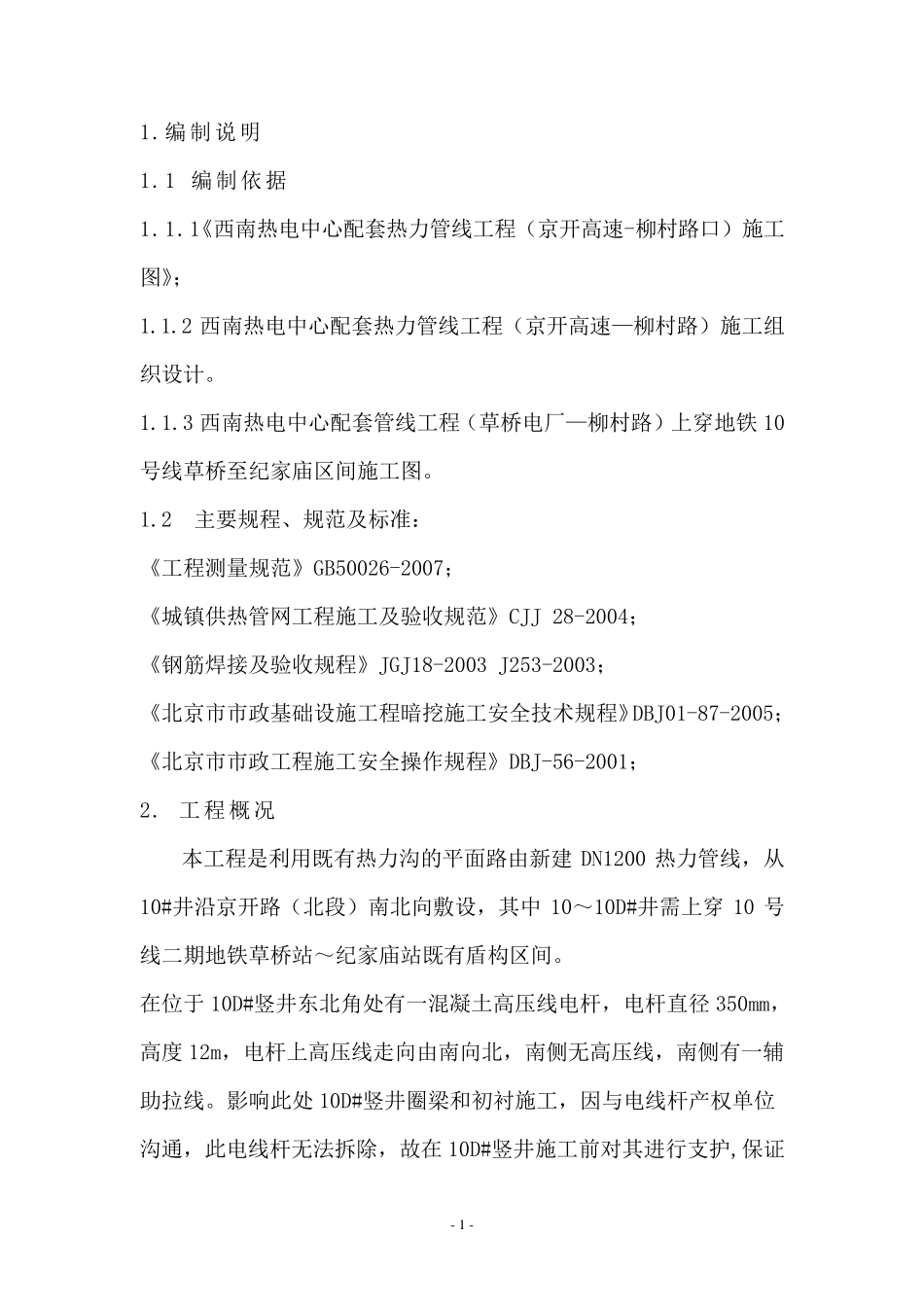

- 1 - 1.编制说明 1.1 编制依据 1.1.1《西南热电中心配套热力管线工程（京开高速-柳村路口）施工图》； 1.1.2 西南热电中心配套热力管线工程（京开高速—柳村路）施工组织设计。 1.1.3 西南热电中心配套管线工程（草桥电厂—柳村路）上穿地铁 10号线草桥至纪家庙区间施工图。 1.2 主要规程、规范及标准： 《工程测量规范》GB50026-2007； 《城镇供热管网工程施工及验收规范》CJJ 28-2004； 《钢筋焊接及验收规程》JGJ18-2003 J253-2003； 《北京市市政基础设施工程暗挖施工安全技术规程》DBJ01-87-2005； 《北京市市政工程施工安全操作规程》DBJ-56-2001； 2. 工程概况 本工程是利用既有热力沟的平面路由新建 DN1200 热力管线，从10#井沿京开路（北段）南北向敷设，其中10～10D#井需上穿 10 号线二期地铁草桥站～纪家庙站既有盾构区间。 在位于 10D#竖井东北角处有一混凝土高压线电杆，电杆直径350mm，高度12m，电杆上高压线走向由南向北，南侧无高压线，南侧有一辅助拉线。影响此处 10D#竖井圈梁和初衬施工，因与电线杆产权单位沟通，此电线杆无法拆除，故在 10D#竖井施工前对其进 行 支 护 ,保 证- 2 - 施工过程中电线杆和施工人员的安全。 现场实地情况如下: 现场平面示意图 3. 施工准备 3.1 施工进度计划 计划工期：拟定电杆加固施工从4 月1 日至4 月6 日完成，共计7 天。具体开工时间以实际开工时间为准。 3.2 人员、机械配置 - 3 - 主要人员配备表 序号 工种 人数 分工任务 1 总 工 1 技术总负责 2 施工员 1 现场指挥协调 3 技术员 1 施工中技术指导 4 试验员 1 现场检测 5 施工人员 8 加固构件加工、安装 6 测量工 2 测量放线及高程控制 7 安全员 1 安全检查 主要机械配备表 序 号 机械型号及名称 数 量 1 电焊机 2 台 2 钢筋弯曲机 1 台 3.3 主要工程量 主要工程量表 序 号 名称 规格 数 量 1 工字钢 22a 1.5t 2 工字钢(地面以上支护) 25a 0.5t 2 钢板 10mm 0.4t 3 镀锌抱箍 6mm厚,5cm宽 6 套 通 丝 Φ 16,1m/根 20 根 4 通 丝 Φ 22,1m/根 20 根 6 钢筋 Φ 22 0.1 4.施工技术方案 - 4 - 4.1 工艺流程 场地平整→加固构件制作→测量放线→确定加固构件摆放位置→地面以下加固构件安装→地面以上加固构件安装及焊接 4.2 施工方法 4.2.1 测量放线 (1)实地测量，现场确定...
