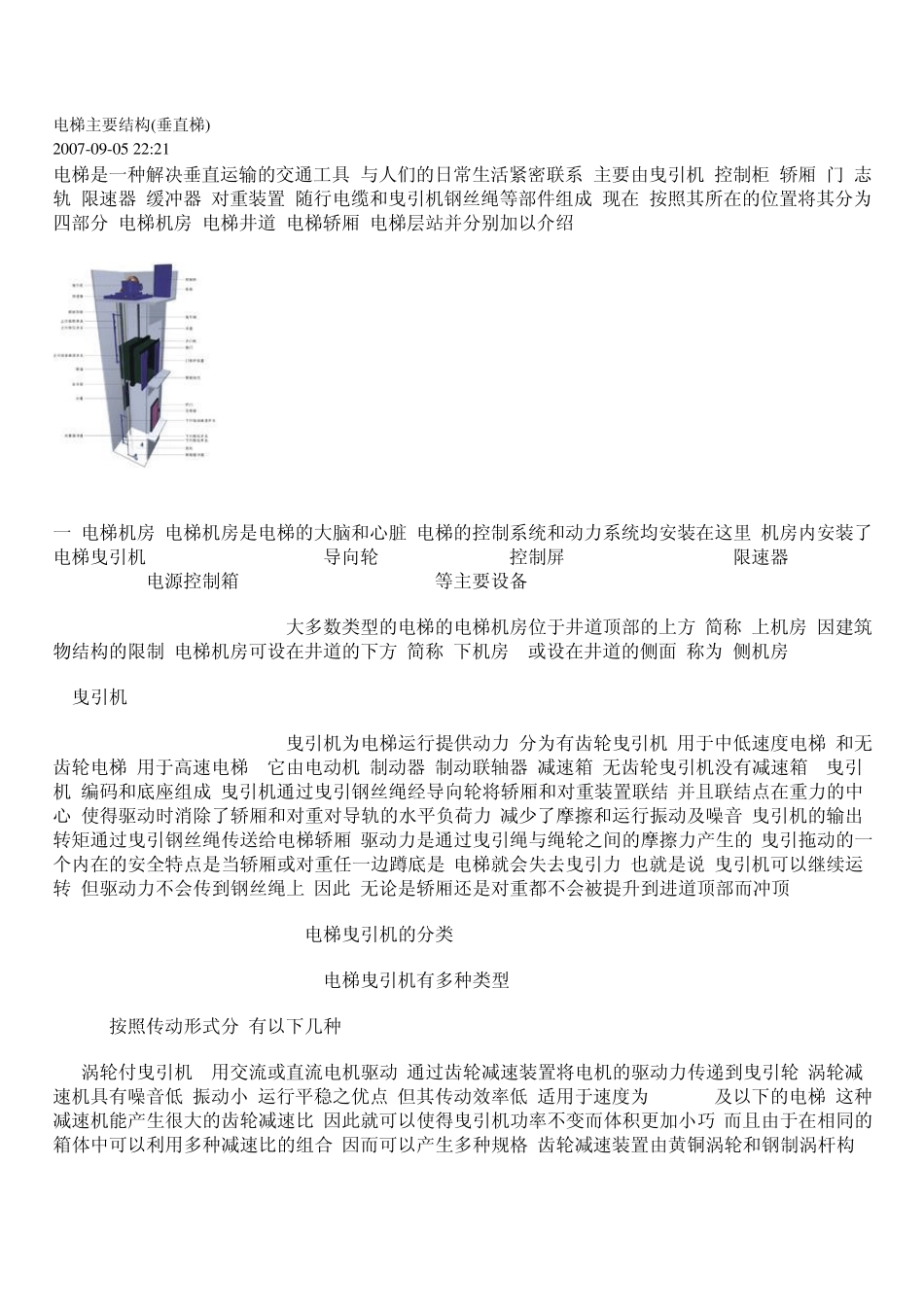

电梯主要结构(垂直梯) 2007-09-05 22:21 电梯是一种解决垂直运输的交通工具,与人们的日常生活紧密联系,主要由曳引机,控制柜,轿厢,门,志轨,限速器,缓冲器,对重装置,随行电缆和曳引机钢丝绳等部件组成,现在,按照其所在的位置将其分为四部分:电梯机房,电梯井道,电梯轿厢,电梯层站并分别加以介绍. 一,电梯机房,电梯机房是电梯的大脑和心脏,电梯的控制系统和动力系统均安装在这里.机房内安装了电梯曳引机(TRACTION MACHINE),导向轮(GUIDE WHEEL),控制屏(CONTROL CABINET),限速器(RUNAWAY GOVERNOR).电源控制箱(MASTER POWER SWITCH)等主要设备. 大多数类型的电梯的电梯机房位于井道顶部的上方,简称"上机房"因建筑物结构的限制,电梯机房可设在井道的下方,简称"下机房";或设在井道的侧面,称为"侧机房". 1.曳引机(TRACTION MACHINE) 曳引机为电梯运行提供动力,分为有齿轮曳引机(用于中低速度电梯)和无齿轮电梯(用于高速电梯).它由电动机,制动器,制动联轴器,减速箱(无齿轮曳引机没有减速箱),曳引机,编码和底座组成.曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置联结,并且联结点在重力的中心,使得驱动时消除了轿厢和对重对导轨的水平负荷力,减少了摩擦和运行振动及噪音.曳引机的输出转矩通过曳引钢丝绳传送给电梯轿厢,驱动力是通过曳引绳与绳轮之间的摩擦力产生的.曳引拖动的一个内在的安全特点是当轿厢或对重任一边蹲底是,电梯就会失去曳引力.也就是说,曳引机可以继续运转,但驱动力不会传到钢丝绳上.因此,无论是轿厢还是对重都不会被提升到进道顶部而冲顶. 1.1 电梯曳引机的分类 电梯曳引机有多种类型 1.1.1 按照传动形式分,有以下几种. (1)涡轮付曳引机--用交流或直流电机驱动,通过齿轮减速装置将电机的驱动力传递到曳引轮.涡轮减速机具有噪音低,振动小,运行平稳之优点.但其传动效率低,适用于速度为 2.0M/S及以下的电梯.这种减速机能产生很大的齿轮减速比,因此就可以使得曳引机功率不变而体积更加小巧.而且由于在相同的箱体中可以利用多种减速比的组合,因而可以产生多种规格.齿轮减速装置由黄铜涡轮和钢制涡杆构成,驱动曳引轮可以装在右手方也可以装在左手方,涡杆可以装在涡轮下方也可以装在上方. (2)斜齿轮曳引机--斜齿轮减速装置内摩擦系数小,传到效率高.驱动电机有交流和直流两种.多用交流电机驱动.其最大特点是传动效率高,节能.限制噪音是这种机器的主要技术关键. (3)行星齿轮曳引机--多用交流电机驱动.具有体积小,结构紧凑,传...
