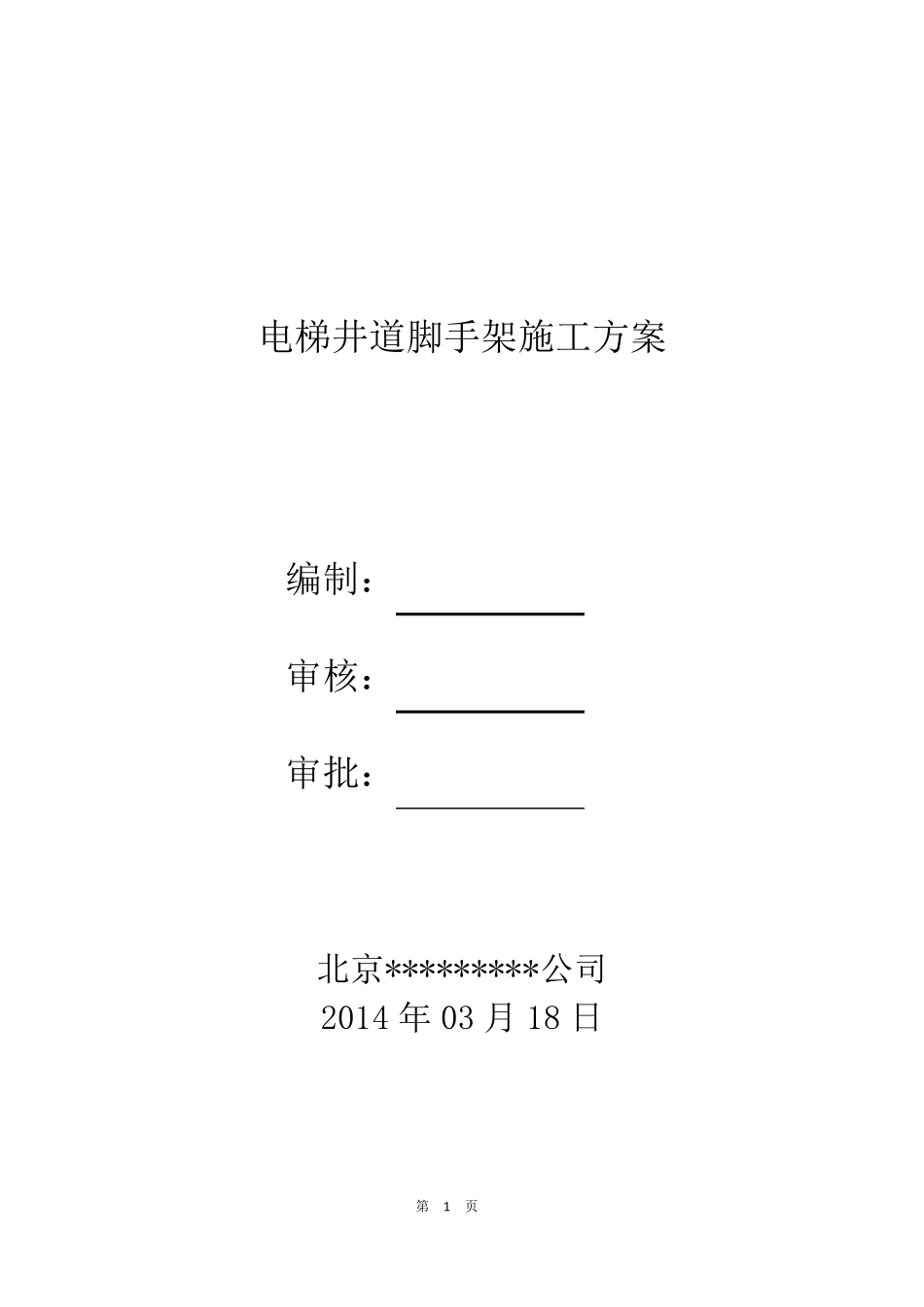

第 1 页 电梯井道脚手架施工方案 编制: 审核: 审批: 北京*********公司 2014 年 03 月 18 日 第 2 页 目 录 1.编制依据…………………………………………………………3 页 2 工程概况…………………………………………………………3 页 3.脚手架搭设与拆除………………………………………………3 页 3.1 脚手架搭设的作业条件……………………………………3 页 3.2 搭设钢管脚手架的基本要求………………………………3 页 3.3 脚手架搭设材料的选用……………………………………3 页 3.4 脚手架搭设方案……………………………………………4 页 3.5 钢管脚手架作业电气安全要点口…………………………5 页 3.6 脚手架搭设注意事项………~……………………………6 页 3.7 脚手架的拆除………………………………………………6 页 4.脚手架安全管理措施……………………………………………7 页 5.脚手架搭设方案图回……………………………………………8 页 6.脚手架计算书……………………………………………………8 页 7.脚手架受力计算…………………………………………………12 页 第 3 页 l 编制依据 1.1 。 1.2《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) l.3《建筑施工高处作业安全技术规范》(JGJ80-91) l.4《建筑施工安全检查标准》(JGJ59-2011) 1.5《北京市建筑施工安全操作规程》(DBJ01-62-2002) 1.6 参考图书:建筑施工手册第4 版、简明施工计算手册、实用建筑施工安全手册、建筑施工脚手架实用手册。 2 工程概况 电梯井道脚手架搭设方案( 1 台)电梯井脚手架工程主体结构为钢筋混凝土结构, 1 台井道总高为 23.07 米,现场电梯安装工程搭设井道钢管脚手架。 3 脚手架搭设与拆除 3.1 脚手架搭设的作业条件 3.1.1 电梯井地面混凝土己经浇注完毕,且强度达到要求。 3.1.2 电梯轨道的尺寸及安装位置己确定。 3.1.3 电梯井内以及井道底坑的杂物、积水已全部清除。 3.2 搭设钢管脚手架的基本要求 3.2.1 适用于顶层安装轿厢的工艺。 3.2 能满足电梯安装的要求。 3.2.3 脚手架要有足够的稳定性,平台静载250KN/m2时不得下沉, 在规定荷载和各种气候条件下脚手架均不能发生明显变形、倾 斜 、下陷 或 摇 摆 松 动 的现象 。 3. 2. 4 有足够的作业面积供 安装作业人 员 现场作业。 3...
