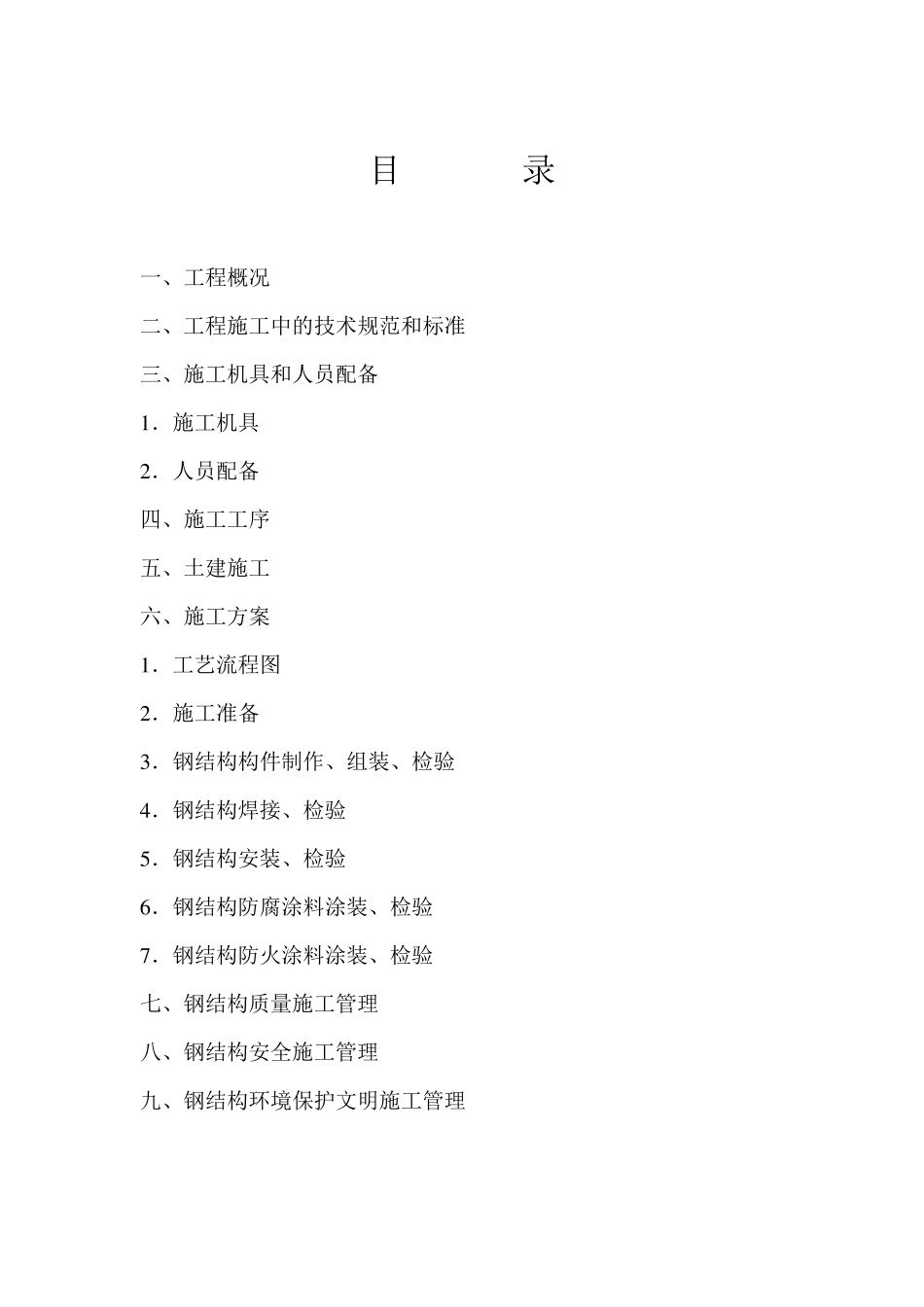

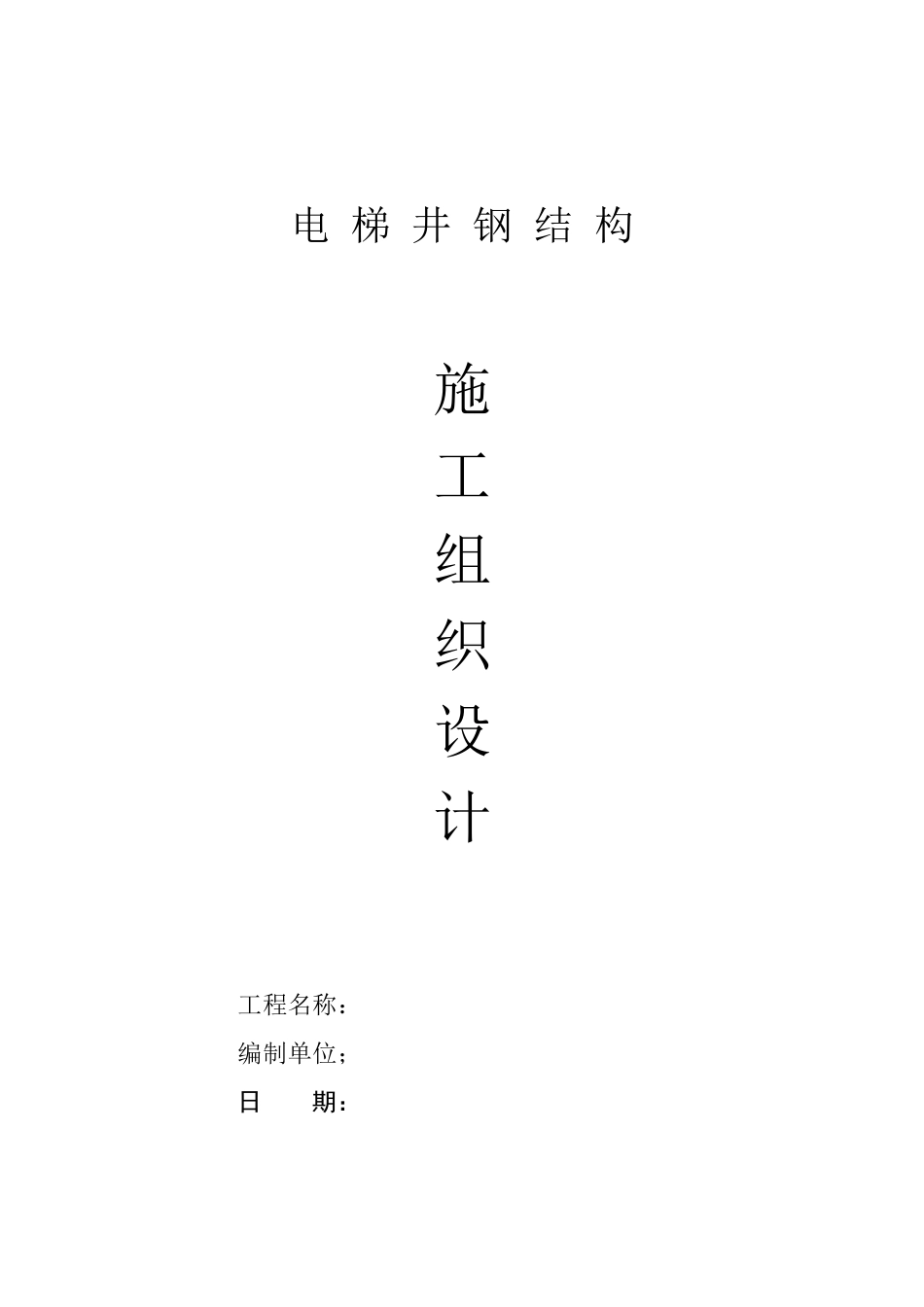

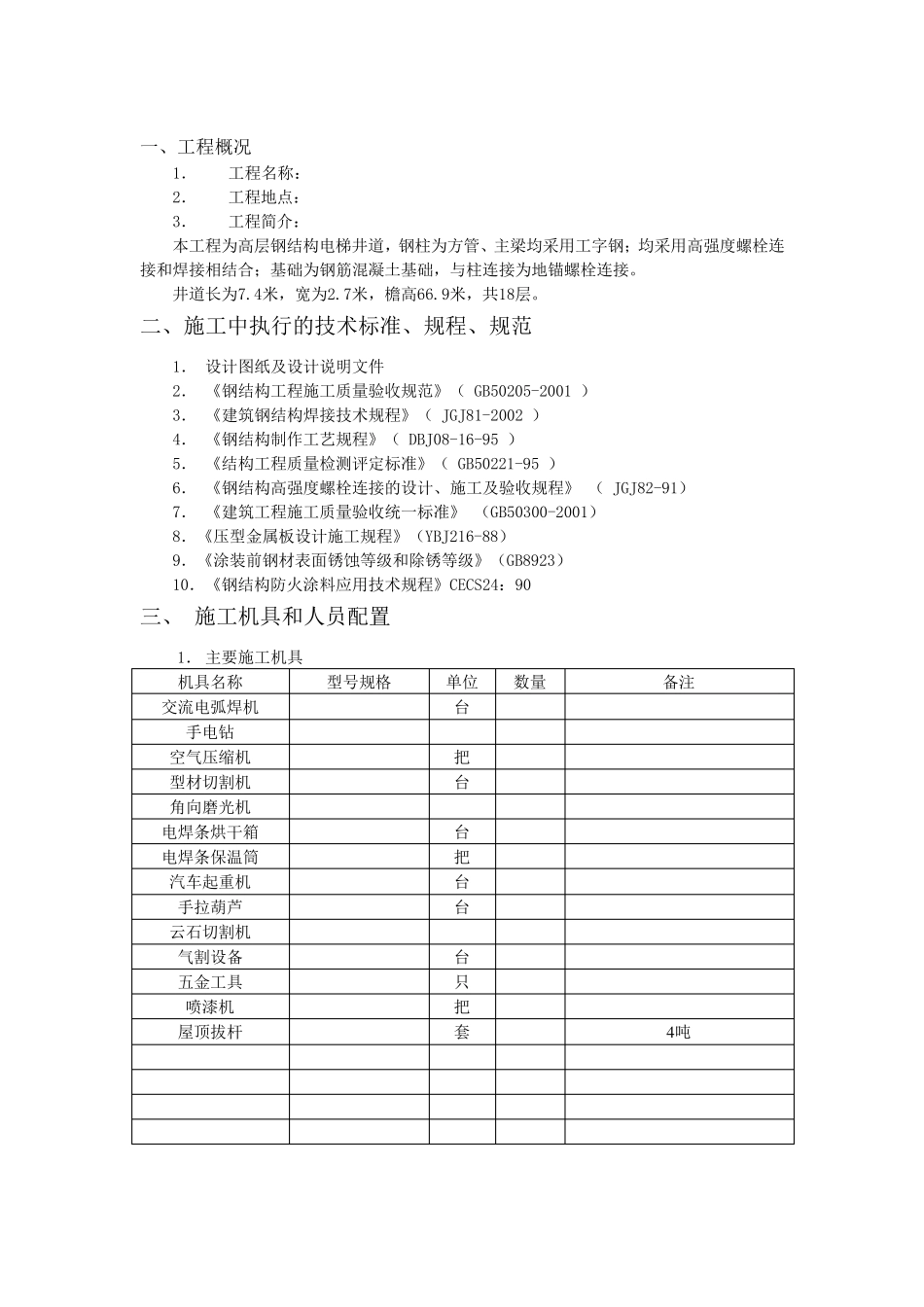

电 梯 井 钢 结 构 施 工 组 织 设 计 工程名称： 编制单位； 日 期： 目 录 一、工程概况 二、工程施工中的技术规范和标准 三、施工机具和人员配备 1 ．施工机具 2 ．人员配备 四、施工工序 五、土建施工 六、施工方案 1 ．工艺流程图 2 ．施工准备 3 ．钢结构构件制作、组装、检验 4 ．钢结构焊接、检验 5 ．钢结构安装、检验 6 ．钢结构防腐涂料涂装、检验 7 ．钢结构防火涂料涂装、检验 七、钢结构质量施工管理 八、钢结构安全施工管理 九、钢结构环境保护文明施工管理 一、工程概况 1． 工程名称： 2． 工程地点： 3． 工程简介： 本工程为高层钢结构电梯井道，钢柱为方管、主梁均采用工字钢；均采用高强度螺栓连接和焊接相结合；基础为钢筋混凝土基础，与柱连接为地锚螺栓连接。 井道长为7.4米，宽为2.7米，檐高66.9米，共18层。 二、施工中执行的技术标准、规程、规范 1． 设计图纸及设计说明文件 2． 《钢结构工程施工质量验收规范》（ GB50205-2001 ） 3． 《建筑钢结构焊接技术规程》（ JGJ81-2002 ） 4． 《钢结构制作工艺规程》（ DBJ08-16-95 ） 5． 《结构工程质量检测评定标准》（ GB50221-95 ） 6． 《钢结构高强度螺栓连接的设计、施工及验收规程》 （ JGJ82-91） 7． 《建筑工程施工质量验收统一标准》 （GB50300-2001） 8．《压型金属板设计施工规程》（YBJ216-88） 9．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923） 10．《钢结构防火涂料应用技术规程》CECS24：90 三、 施工机具和人员配置 1． 主要施工机具 机具名称 型号规格 单位 数量 备注 交流电弧焊机 台 手电钻 空气压缩机 把 型材切割机 台 角向磨光机 电焊条烘干箱 台 电焊条保温筒 把 汽车起重 机 台 手拉 葫 芦 台 云 石 切割机 气割设备 台 五 金工具 只 喷 漆 机 把 屋 顶 拔 杆 套 4 吨 2．人员配备 序号 人员类别 最高使用人数 备注 1 技术负责人 工程技术管理 2 施工员 现场施工管理 3 安检员 安全与质量检查 4 电焊工 焊接、气割 5 安装工 钢结构制作安装 6 电工 电气 7 钳工 安装 8 劳力工 四、施工工序 1.施工准备 （1） 生活设施施工 （2） 施工机具布置 （3） 材料进场存放、验收 （4） 技术准备 2. 钢结构制作组装、检验 （1） 钢材放样,下料,开孔 （2） 切割、矫...
