电梯井钢结构施工方案

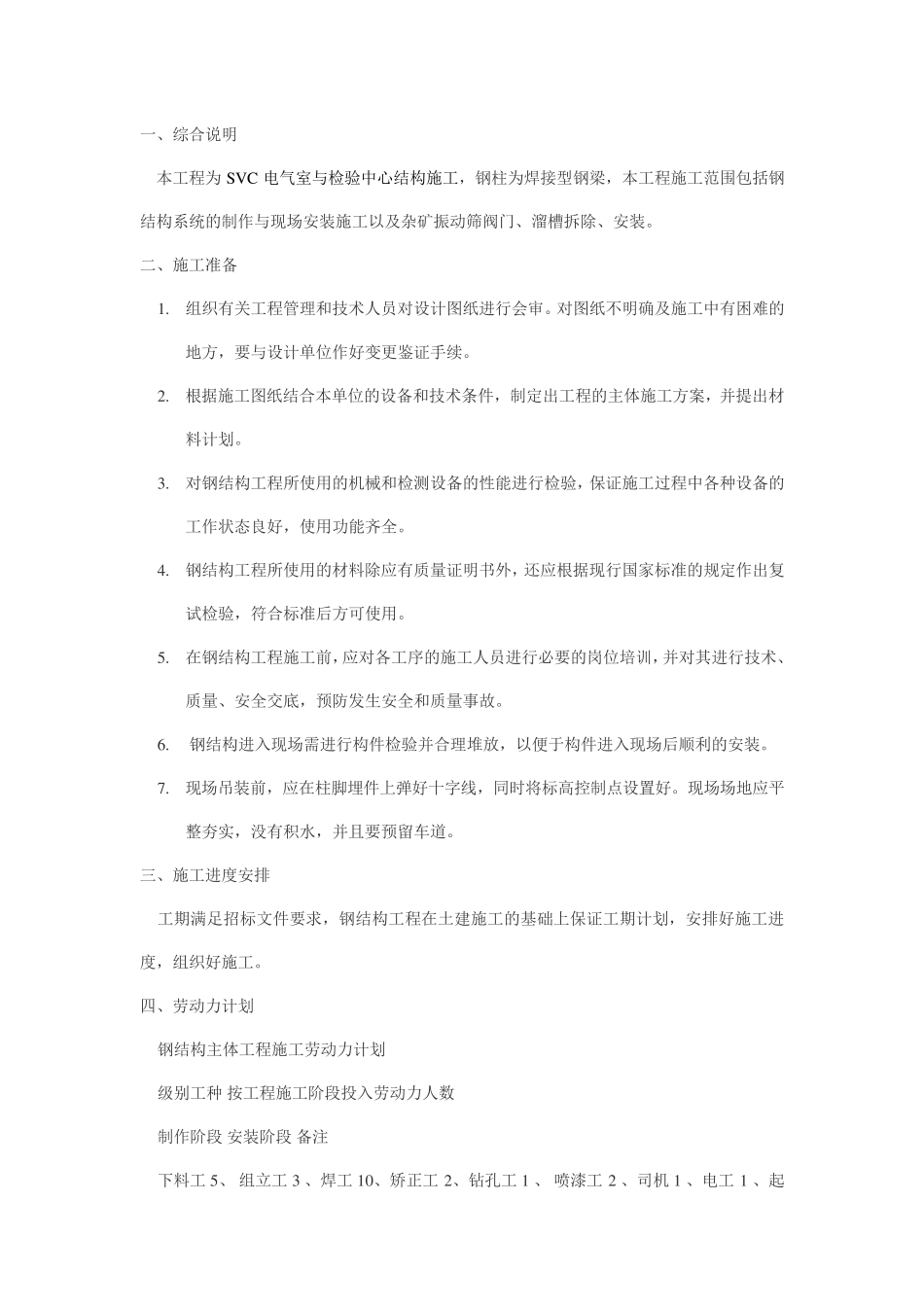

一、综合说明 本工程为 SV C 电气室与检验中心结构施工，钢柱为焊接型钢梁，本工程施工范围包括钢结构系统的制作与现场安装施工以及杂矿振动筛阀门、溜槽拆除、安装。 二、施工准备 1. 组织有关工程管理和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。 2. 根据施工图纸结合本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料计划。 3. 对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。 4. 钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。 5. 在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。 6. 钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。 7. 现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。现场场地应平整夯实，没有积水，并且要预留车道。 三、施工进度安排 工期满足招标文件要求，钢结构工程在土建施工的基础上保证工期计划，安排好施工进度，组织好施工。 四、劳动力计划 钢结构主体工程施工劳动力计划 级别工种 按工程施工阶段投入劳动力人数 制作阶段 安装阶段 备注 下料工 5、 组立工 3 、焊工 10、矫正工 2、钻孔工 1 、 喷漆工 2 、司机 1 、电工 1 、起 重工1 、辅助工5。 五、主要施工机械设备 钢结构工程主要施工机械设备 序号 机具名称 数量 备注 1 半自动焊 2 ； 2 电动磨光机4 ； 3 剪板机 2 ；4 25 吨吊车 1；5 电焊机6 ； 6 5 吨倒链 4，7 气焊 2 。 六、钢结构制作与安装施工方法 钢结构制作： 本工程焊接H 型钢，构件数量多，工程量大，焊接采用门式埋弧自动焊焊接，保证焊接质量，构件除锈为电动工具除锈。 焊接加工制作 工艺过程： 下料图单 1. ①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。 ②质量检测标准：应符合设计要求及国家现行标准的规定。 ③检验方法：检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。 2. 放样、号料 ① 放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。 ②...
