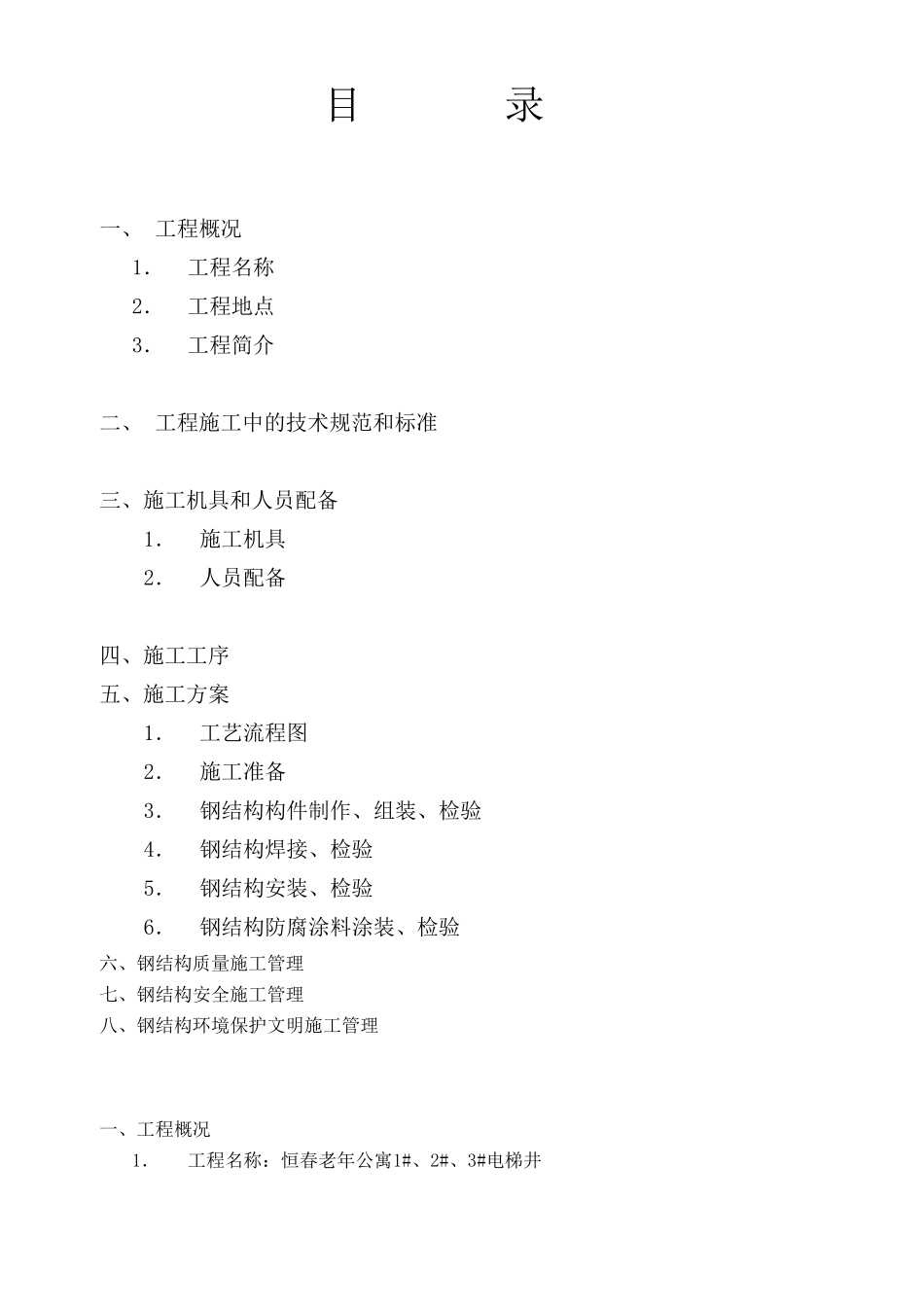

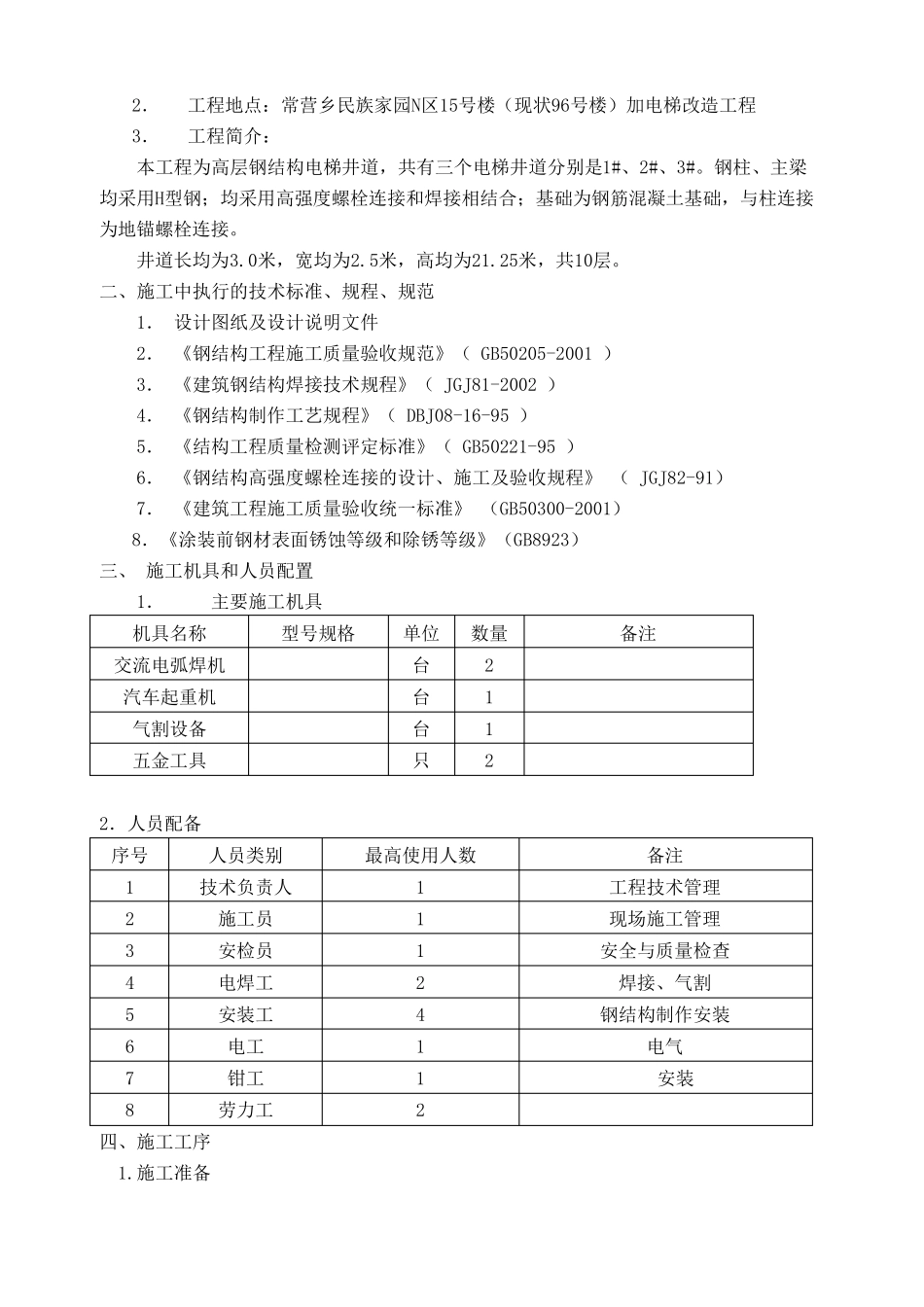

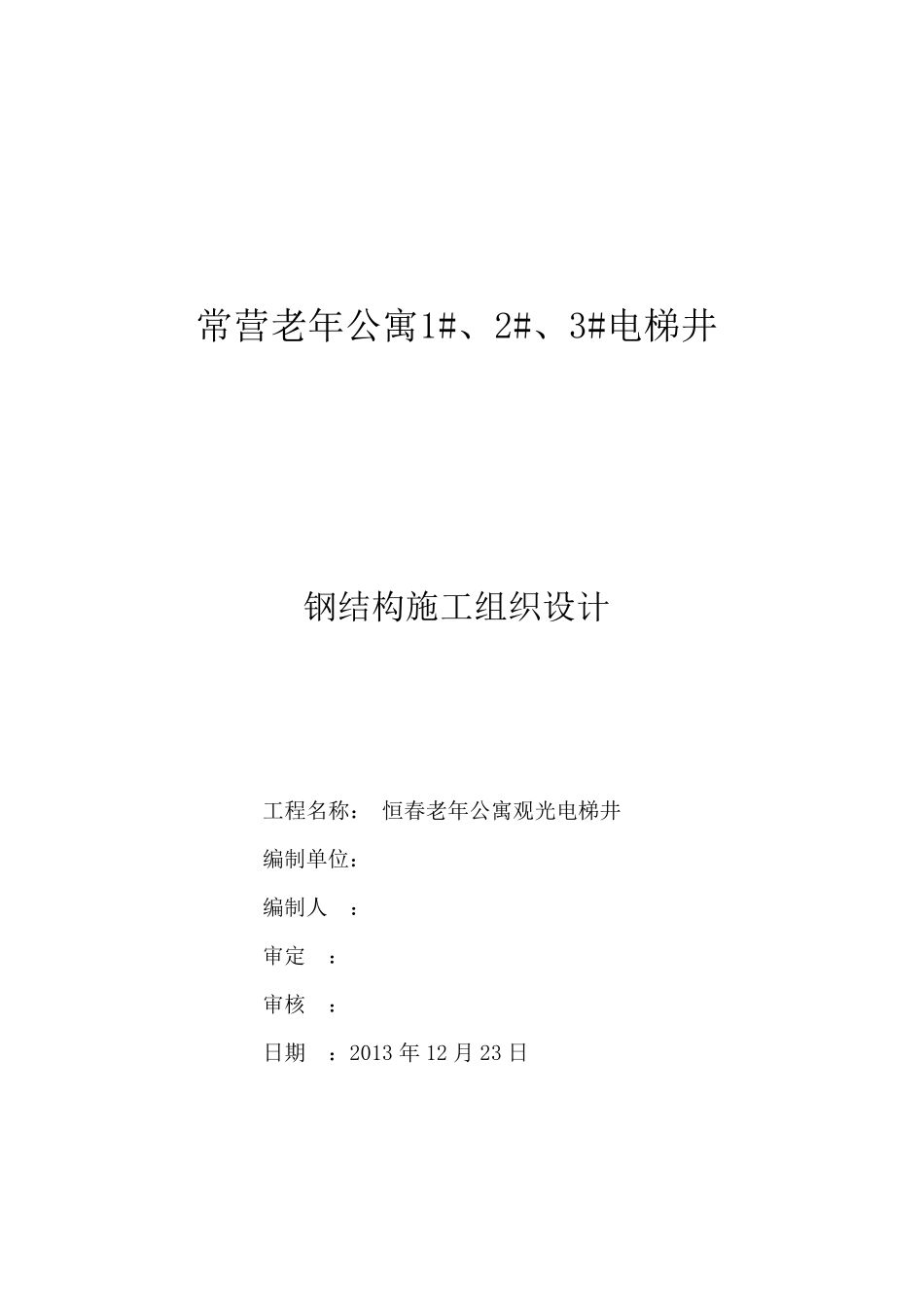

常营老年公寓1#、2#、3#电梯井 钢结构施工组织设计 工程名称： 恒春老年公寓观光电梯井 编制单位： 编制人 ： 审定 ： 审核 ： 日期 ：2013 年12 月 23 日 目 录 一、 工程概况 1． 工程名称 2． 工程地点 3． 工程简介 二、 工程施工中的技术规范和标准 三、施工机具和人员配备 1． 施工机具 2． 人员配备 四、施工工序 五、施工方案 1． 工艺流程图 2． 施工准备 3． 钢结构构件制作、组装、检验 4． 钢结构焊接、检验 5． 钢结构安装、检验 6． 钢结构防腐涂料涂装、检验 六、钢结构质量施工管理 七、钢结构安全施工管理 八、钢结构环境保护文明施工管理 一、工程概况 1． 工程名称：恒春老年公寓1#、2#、3#电梯井 2． 工程地点：常营乡民族家园N区15号楼（现状96号楼）加电梯改造工程 3． 工程简介： 本工程为高层钢结构电梯井道，共有三个电梯井道分别是1#、2#、3#。钢柱、主梁均采用H型钢；均采用高强度螺栓连接和焊接相结合；基础为钢筋混凝土基础，与柱连接为地锚螺栓连接。 井道长均为3.0米，宽均为2.5米，高均为21.25米，共10层。 二、施工中执行的技术标准、规程、规范 1． 设计图纸及设计说明文件 2． 《钢结构工程施工质量验收规范》（ GB50205-2001 ） 3． 《建筑钢结构焊接技术规程》（ JGJ81-2002 ） 4． 《钢结构制作工艺规程》（ DBJ08-16-95 ） 5． 《结构工程质量检测评定标准》（ GB50221-95 ） 6． 《钢结构高强度螺栓连接的设计、施工及验收规程》 （ JGJ82-91） 7． 《建筑工程施工质量验收统一标准》 （GB50300-2001） 8．《涂装前钢材表面锈蚀等级和除锈等级》（GB8923） 三、 施工机具和人员配置 1． 主要施工机具 机具名称 型号规格 单位 数量 备注 交流电弧焊机 台 2 汽车起重机 台 1 气割设备 台 1 五金工具 只 2 2．人员配备 序号 人员类别 最高使用人数 备注 1 技术负责人 1 工程技术管理 2 施工员 1 现场 施工管理 3 安 检员 1 安 全 与质量检查 4 电焊工 2 焊接、气割 5 安 装工 4 钢结构制作安 装 6 电工 1 电气 7 钳 工 1 安 装 8 劳 力 工 2 四 、施工工序 1.施工准备 （1）生活设施施工 （2）施工机具布置 （3）材料进场存放、验收 （4）技术准备 2. 钢结构制作组装、检验 （1） 钢材放样,下料,开孔 （2） 切割、矫正成型 （3）...
