电梯安装工艺及工序

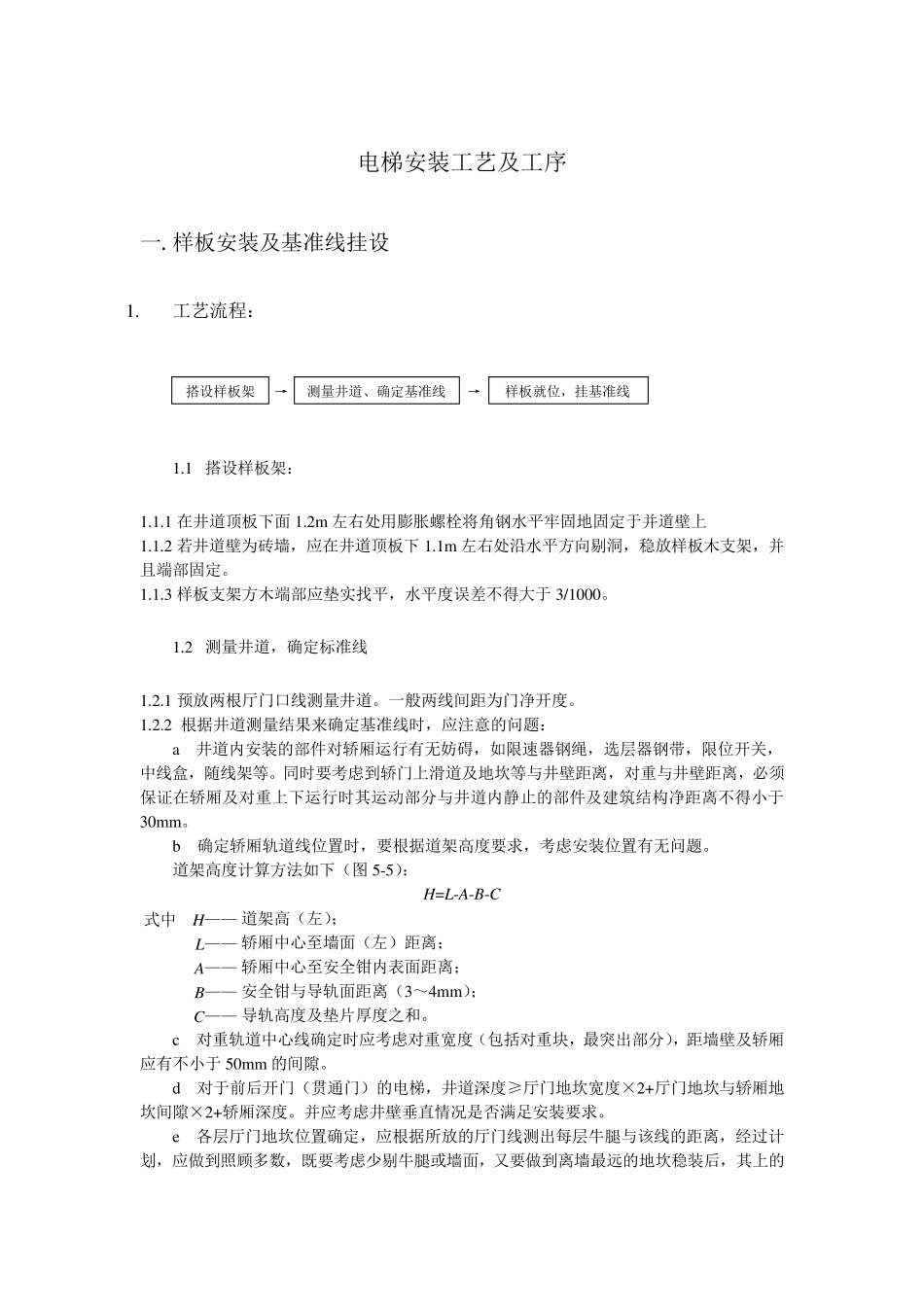

电 梯 安 装 工 艺 及 工 序 一 . 样 板 安 装 及 基 准 线 挂 设 1. 工 艺 流 程 ： 搭 设 样 板 架 → 测 量 井 道 、 确 定 基 准 线 → 样 板 就 位 ， 挂 基 准 线 1.1 搭 设 样 板 架 ： 1.1.1 在 井 道 顶 板 下 面 1.2m 左 右 处 用 膨 胀 螺 栓 将 角 钢 水 平 牢 固 地 固 定 于 并 道 壁 上 1.1.2 若 井 道 壁 为 砖 墙 ， 应 在 井 道 顶 板 下 1.1m 左 右 处 沿 水 平 方 向 剔 洞 ， 稳 放 样 板 木 支 架 ， 并且 端 部 固 定 。 1.1.3 样 板 支 架 方 木 端 部 应 垫 实 找 平 ， 水 平 度 误 差 不 得 大 于 3/1000。 1.2 测 量 井 道 ， 确 定 标 准 线 1.2.1 预 放 两 根 厅 门 口 线 测 量 井 道 。 一 般 两 线 间 距 为 门 净 开 度 。 1.2.2 根 据 井 道 测 量 结 果 来 确 定 基 准 线 时 ， 应 注 意 的 问 题 ： a 井 道 内 安 装 的 部 件 对 轿 厢 运 行 有 无 妨 碍 ， 如 限 速 器 钢 绳 ， 选 层 器 钢 带 ， 限 位 开 关 ， 中 线 盒 ， 随 线 架 等。 同时 要考虑到轿 门 上 滑道 及 地 坎等与井 壁 距 离， 对 重与井 壁 距 离， 必须保证在 轿 厢 及 对 重上 下 运 行 时 其运 动部 分与井 道 内 静止的 部 件 及 建筑结 构净 距 离不 得 小于30m m 。 b 确 定 轿 厢 轨道 线 位 置时 ， 要根 据 道 架 高度 要求， 考虑安 装 位 置有 无 问 题 。 道 架 高度 计算方 法如 下 （图5-5）： H=L-A-B-C 式中 H—— L—— A—— B—— C—— 道 架 高（左 ）； 轿 厢 中 心至墙 面 （左 ）距 离； 轿 厢 中 心至安 全钳内 表面 距 离； 安 全钳与导轨面 距 离（3～4m m ）； 导轨高度 及 垫 片厚度 之和。 c 对 重轨道 中 心线 确 定 时 应 考虑对 重宽度 （包括对 重块， 最突出部 分）， 距 墙 壁 及 轿 厢应 有 不 小于 50m m 的 间 隙。 d 对 于 前后开 门 （贯通门 ）的 电 梯 ， 井 道 深度 ≥厅 门 地 坎宽度 ×2+厅 门 地 坎与轿 厢 地坎间 隙×...
