电梯安装技术交底

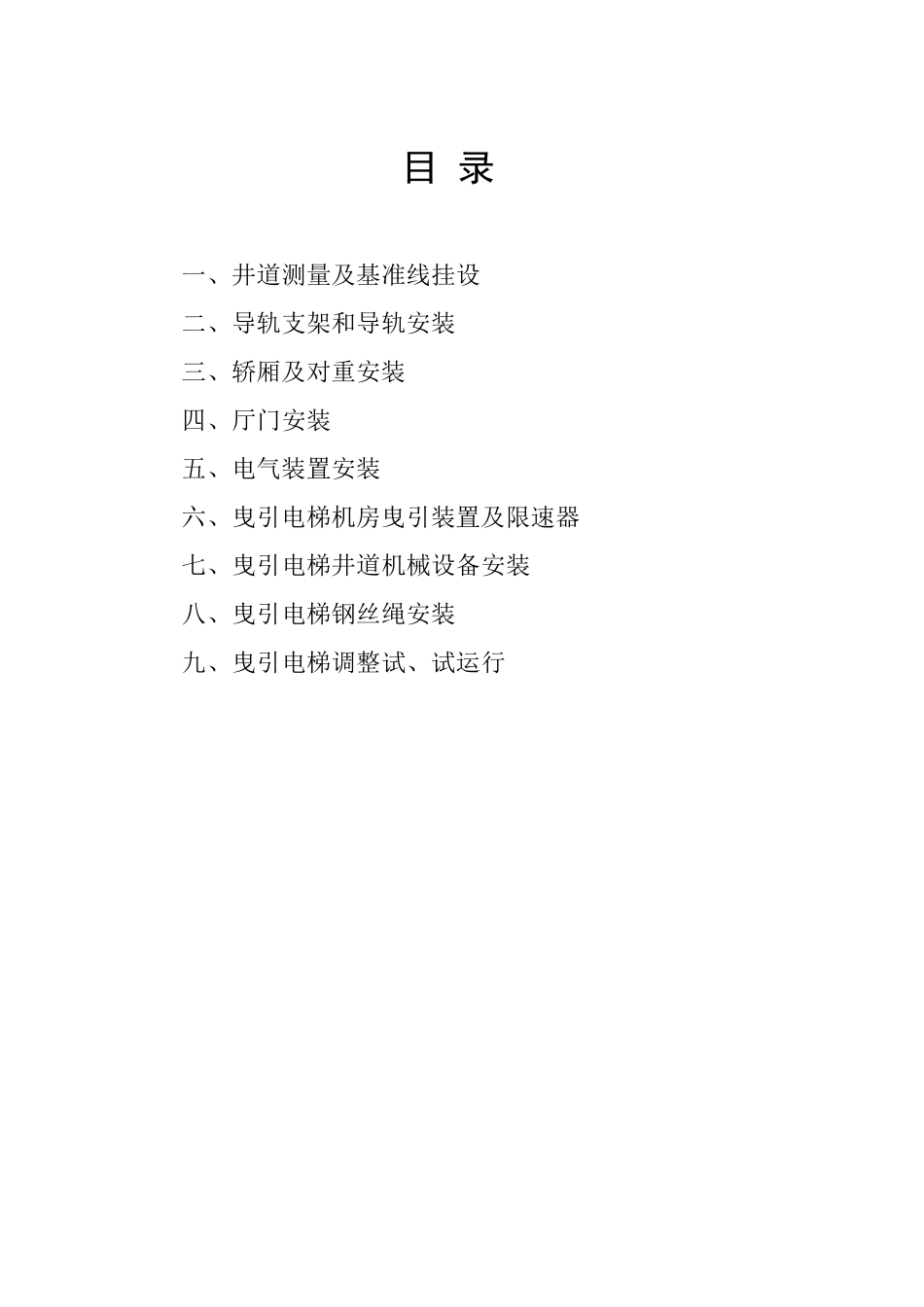

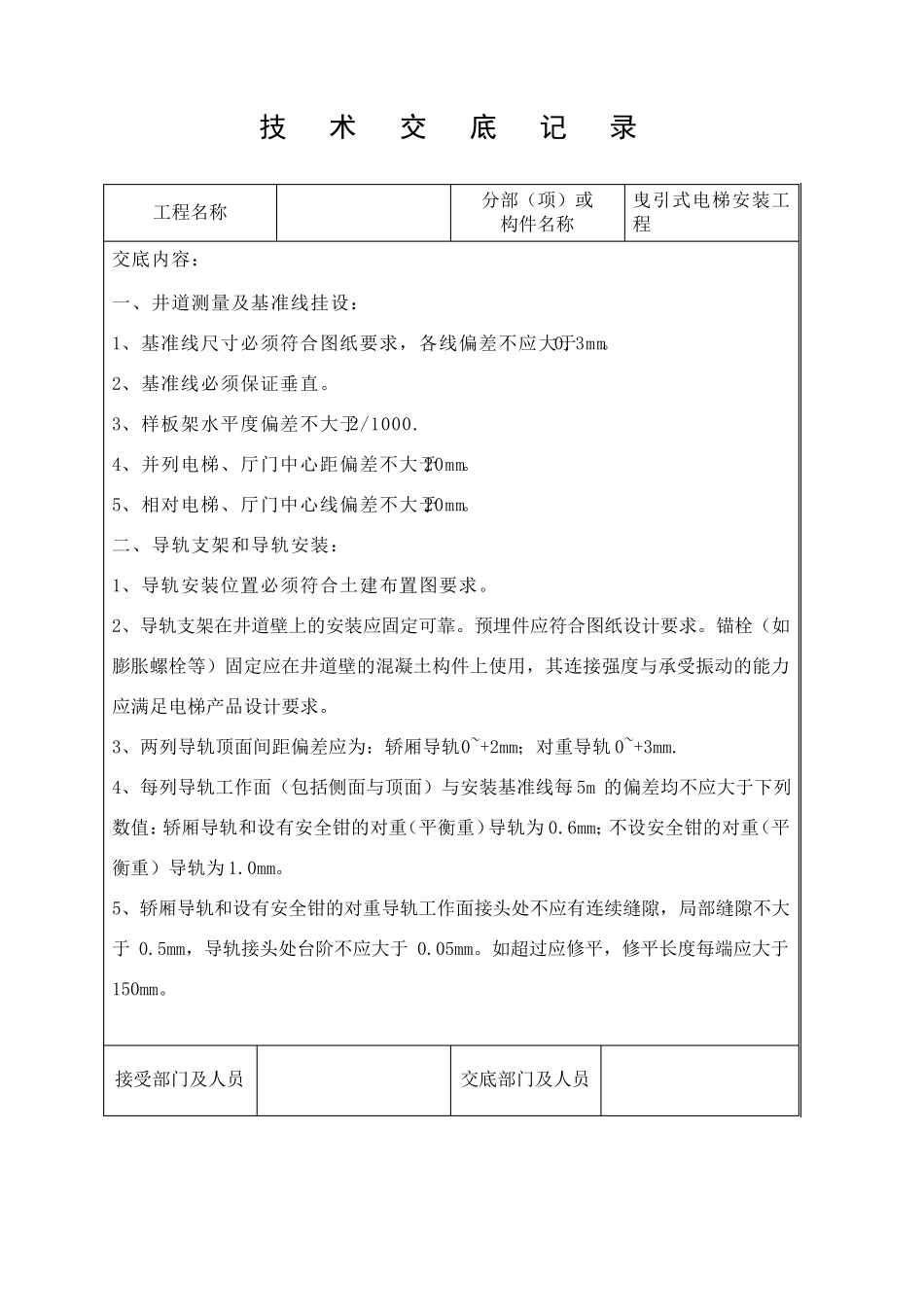

技 术 交 底 目 录 一、井道测量及基准线挂设 二、导轨支架和导轨安装 三、轿厢及对重安装 四、厅门安装 五、电气装置安装 六、曳引电梯机房曳引装置及限速器 七、曳引电梯井道机械设备安装 八、曳引电梯钢丝绳安装 九、曳引电梯调整试、试运行 技 术 交 底 记 录 工程名称 分部（项）或 构件名称 曳引式电梯安装工程 交底内容： 一、井道测量及基准线挂设： 1、基准线尺寸必须符合图纸要求，各线偏差不应大于0.3mm。 2、基准线必须保证垂直。 3、样板架水平度偏差不大于2/1000. 4、并列电梯、厅门中心距偏差不大于20mm。 5、相对电梯、厅门中心线偏差不大于20mm。 二、导轨支架和导轨安装： 1、导轨安装位置必须符合土建布置图要求。 2、导轨支架在井道壁上的安装应固定可靠。预埋件应符合图纸设计要求。锚栓（如膨胀螺栓等）固定应在井道壁的混凝土构件上使用，其连接强度与承受振动的能力应满足电梯产品设计要求。 3、两列导轨顶面间距偏差应为：轿厢导轨0~+2mm；对重导轨 0~+3mm. 4、每列导轨工作面（包括侧面与顶面）与安装基准线每 5m 的偏差均不应大于下列数值：轿厢导轨和设有安全钳的对重（平衡重）导轨为 0.6mm；不设安全钳的对重（平衡重）导轨为 1.0mm。 5、轿厢导轨和设有安全钳的对重导轨工作面接头处不应有连续缝隙，局部缝隙不大于 0.5mm，导轨接头处台阶不应大于 0.05mm。如超过应修平，修平长度每端应大于150mm。 接受部门及人员 交底部门及人员 技 术 交 底 记 录 工程名称 分部（项）或 构件名称 曳引式电梯安装工程 交底内容： 6、不设安全钳的对重（平衡重）导轨接头处缝隙不应大于 1.0mm，导轨工作面接头处台阶不应大于 0.15mm。 7、限速器张紧装置与其限位开关相对位置安装应正确。 三、轿厢及对重安装： 1、轿厢组装牢固、轿壁结合处平整、开门侧壁的垂直度偏差不大于 1/1000. 2、导靴组装应符合下列规定： （1）固定式导靴：能保证电梯正常运行，且轿厢两导轨端面与两导靴内表面间隙之和为 2mm~4mm。 （2）弹性导靴：能保证电梯正常运行，且导轨顶面与导靴滑块面无间隙，导靴弹簧的伸缩范围不大于 4mm。 （3）滚轮导靴：滚轮导靴不歪斜，压力均匀，说明书有规定者按规定调整，中心接近一致，且在整个轮缘宽度上与导轨工作面均匀接触。 3、安全钳锲块顶面与导轨侧面间隙为3mm~4mm，各间隙最大差值不大于0.3mm。 4、安全钳钳口与导轨顶面间隙不...
