电梯安装施工工艺

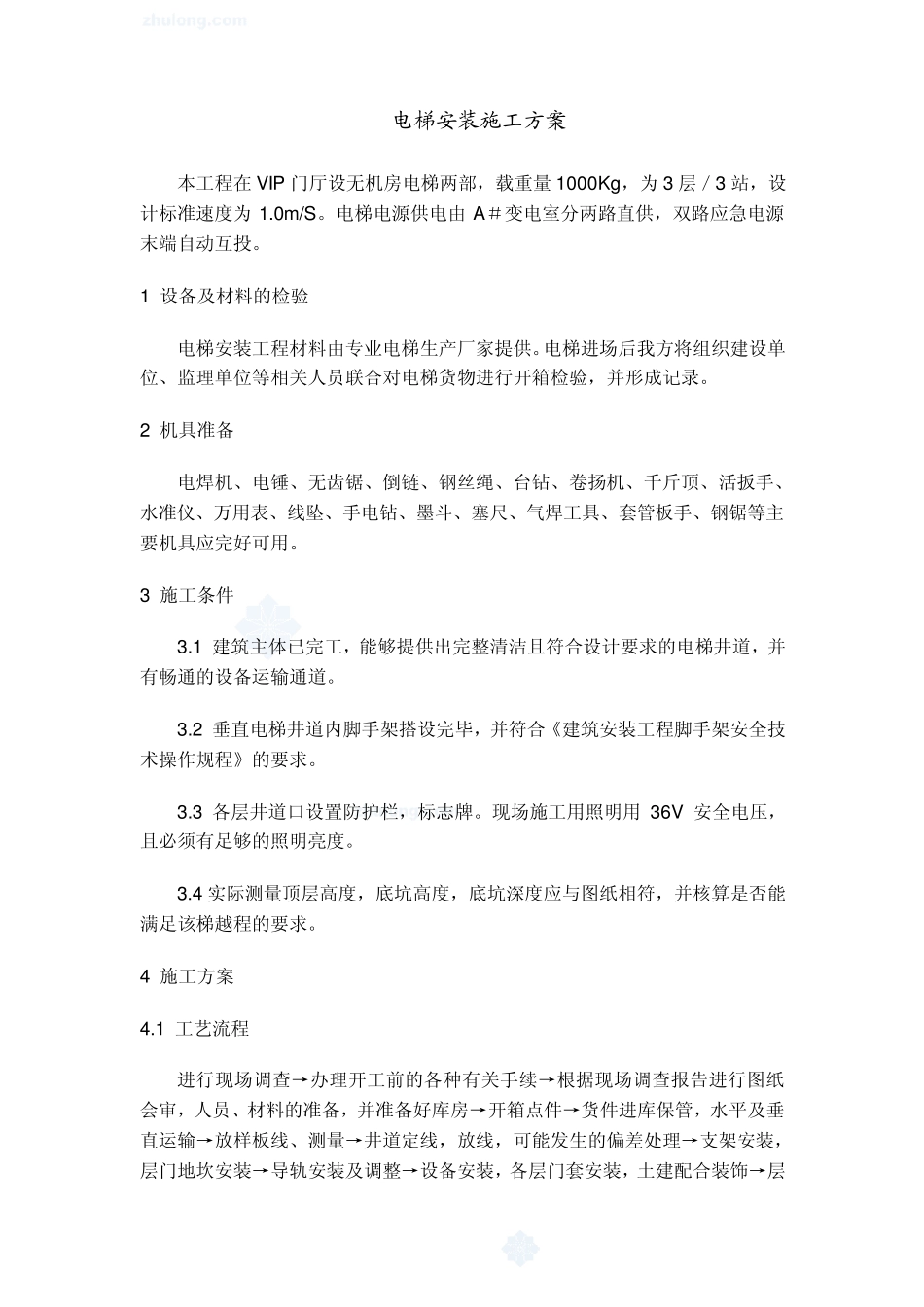

电梯安装施工方案 本工程在 VIP 门厅设无机房电梯两部，载重量 1000Kg，为 3 层／3 站，设计标准速度为 1.0m /S。电梯电源供电由 A＃变电室分两路直供，双路应急电源末端自动互投。 1 设备及材料的检验 电梯安装工程材料由专业电梯生产厂家提供。电梯进场后我方将组织建设单位、监理单位等相关人员联合对电梯货物进行开箱检验，并形成记录。 2 机具准备 电焊机、电锤、无齿锯、倒链、钢丝绳、台钻、卷扬机、千斤顶、活扳手、水准仪、万用表、线坠、手电钻、墨斗、塞尺、气焊工具、套管板手、钢锯等主要机具应完好可用。 3 施工条件 3.1 建筑主体已完工，能够提供出完整清洁且符合设计要求的电梯井道，并有畅通的设备运输通道。 3.2 垂直电梯井道内脚手架搭设完毕，并符合《建筑安装工程脚手架安全技术操作规程》的要求。 3.3 各层井道口设置防护栏，标志牌。现场施工用照明用 36V 安全电压，且必须有足够的照明亮度。 3.4 实际测量顶层高度，底坑高度，底坑深度应与图纸相符，并核算是否能满足该梯越程的要求。 4 施工方案 4.1 工艺流程 进行现场调查→办理开工前的各种有关手续→根据现场调查报告进行图纸会审，人员、材料的准备，并准备好库房→开箱点件→货件进库保管，水平及垂直运输→放样板线、测量→井道定线，放线，可能发生的偏差处理→支架安装，层门地坎安装→导轨安装及调整→设备安装，各层门套安装，土建配合装饰→层门安装及调整，底坑设备安装→轿厢组装及调整→配控制线→各部分接线→拆脚手架→查线，测绝缘，试动慢车→门刀安装→层门精确调整→整体调整→快车调试→运行数据测量→整改，资料整理→做验收准备→报验及验收。 4.1.1 稳定样板架与吊线 (1)工艺流程：搭设样板架；测量井道、确定基准线；样板就位、挂基准线。 ①搭设样板架：在井道顶板下面 1.2m左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上,水平度误差不得大于 3／1000。 ②测量井道，确定标准线：预放两根厅门口线测量井道。确定轿厢轨道线位置时，要根据道架高度要求，考虑安装位置有无问题。对重轨道中心线确定时应考虑对重宽度（包括对重块，最突出部分），距墙壁及轿厢应有不小于 50m m的间隙。 ③样板就位，挂基准线：样板加工制造；样板的木条应四面刨光、平直，按图纸要求组装，并用胶粘牢，将样板就位。 (2)应注意的问题 确定轿厢导轨基准线时，应复核图纸尺寸与实物尺寸两者是否一致。不一致时应以实...
