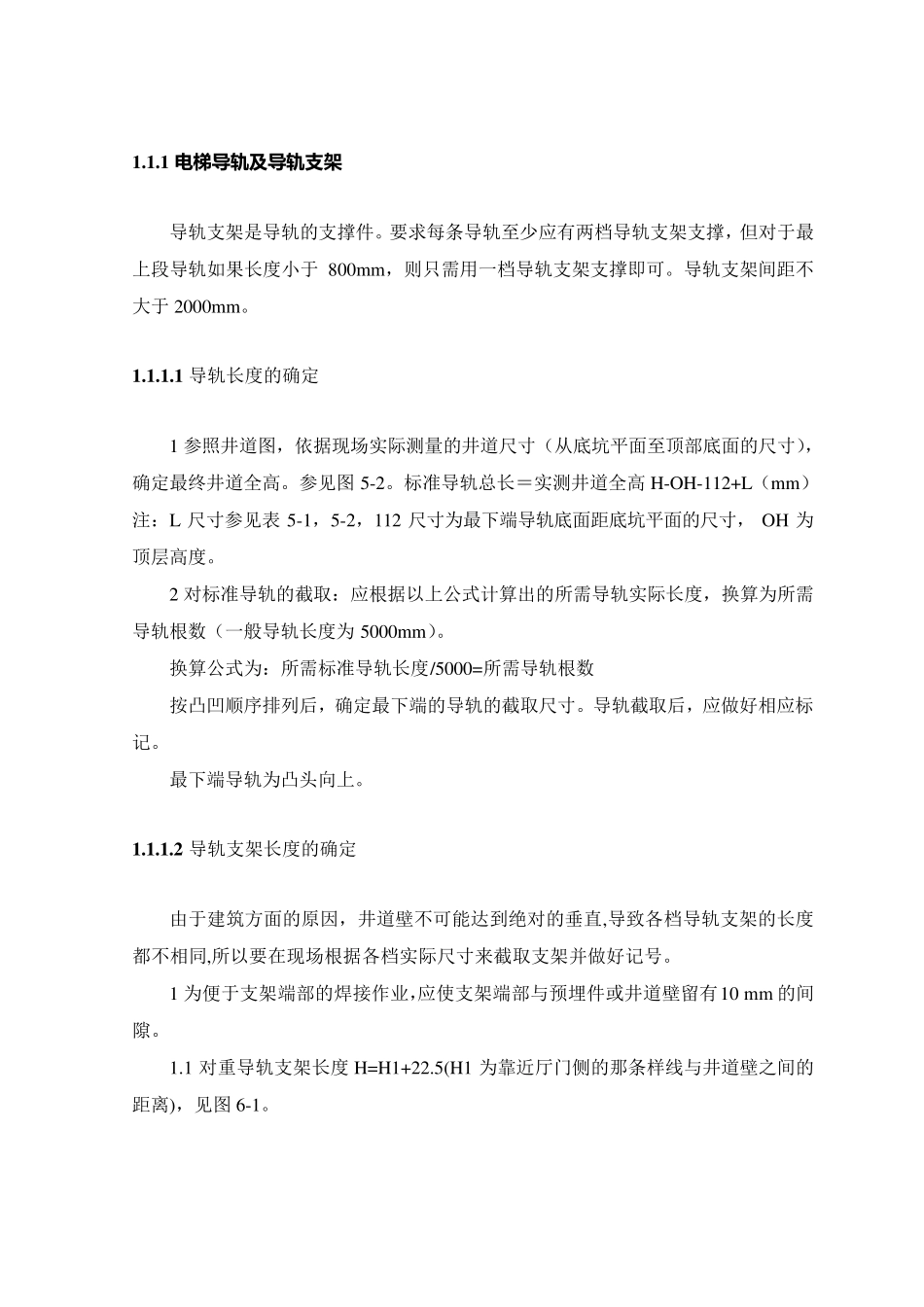

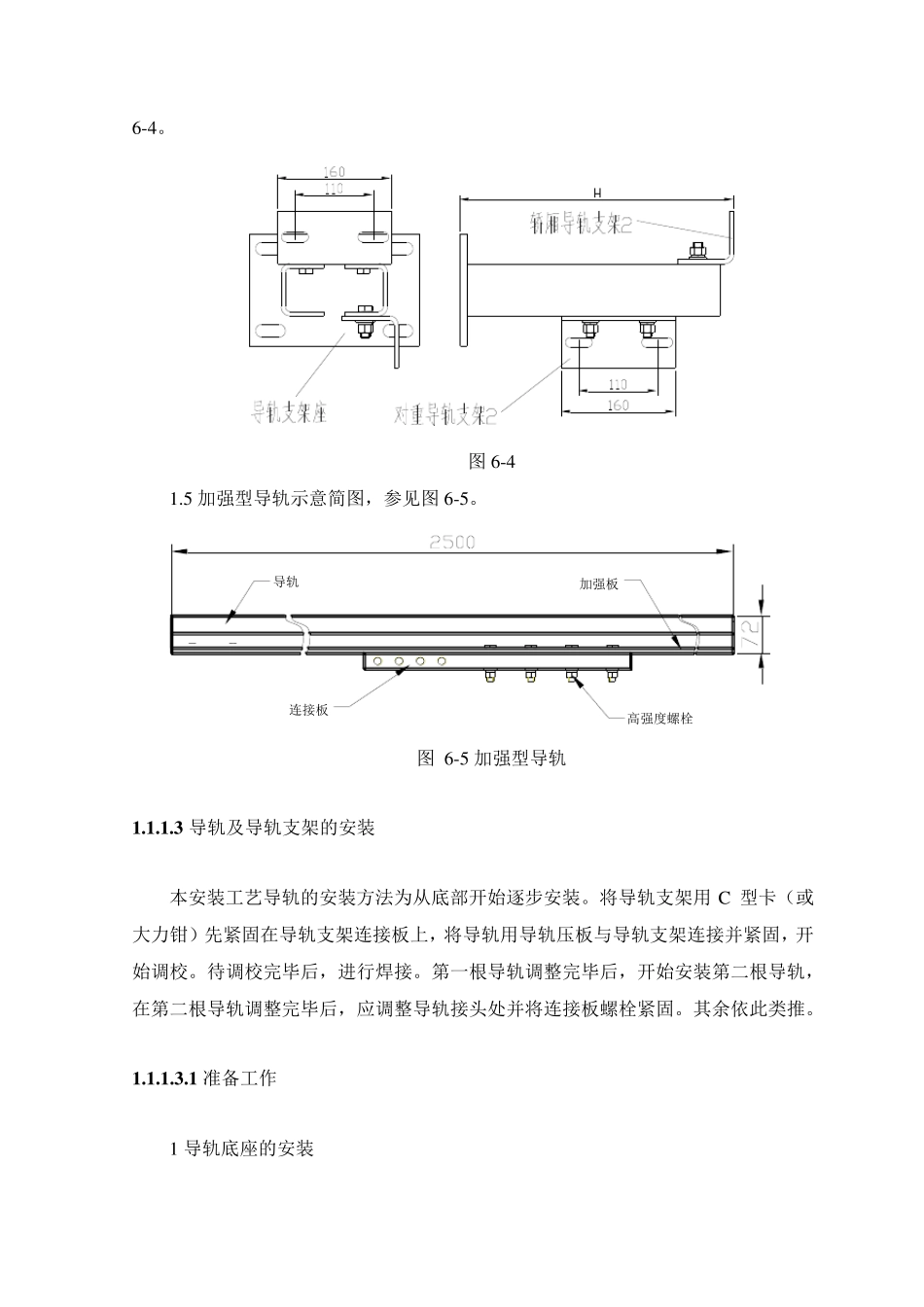

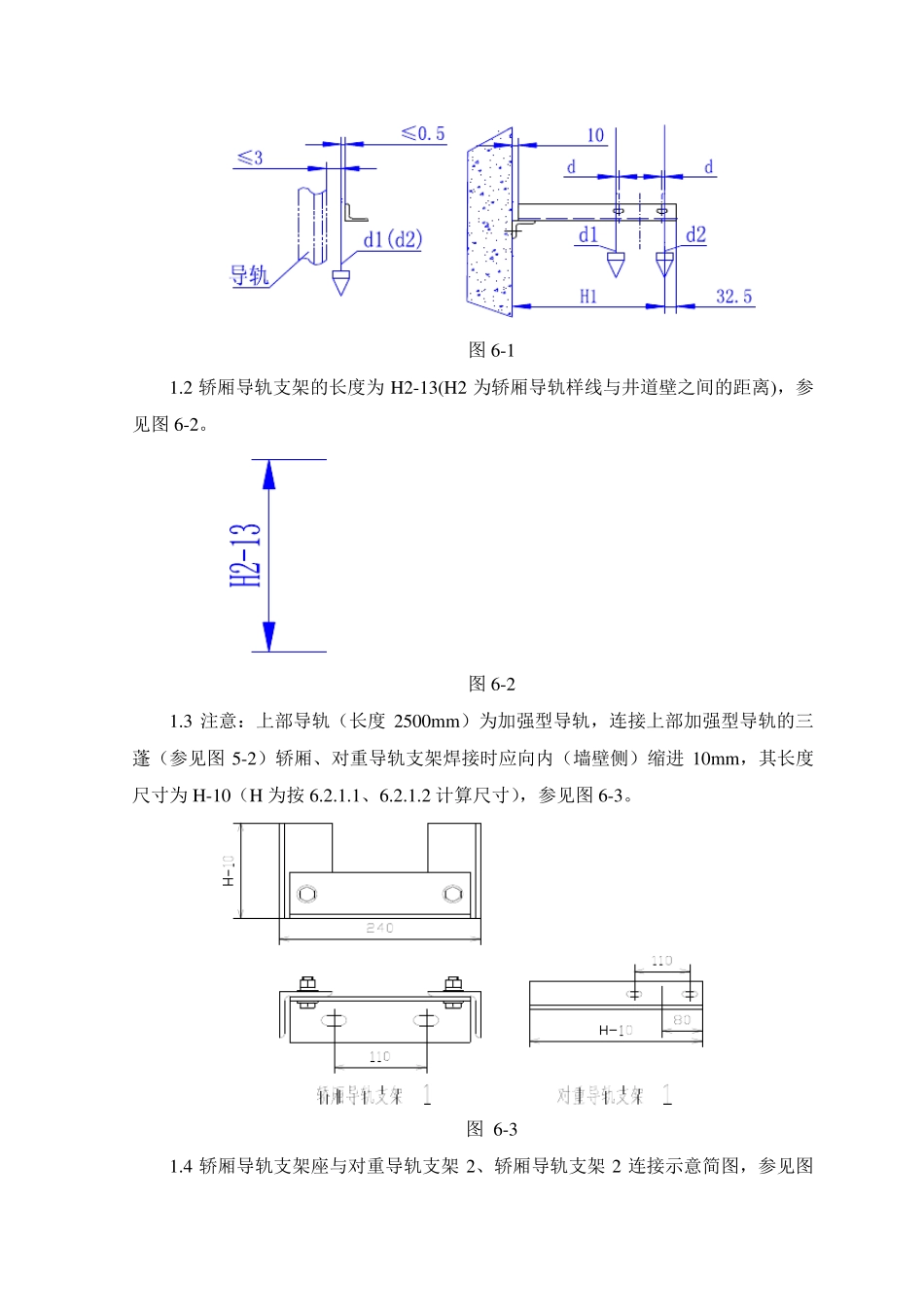

1 .1 .1 电 梯 导 轨 及导 轨 支架 导轨支架是导轨的支撑件。要求每条导轨至少应有两档导轨支架支撑，但对于最上段导轨如果长度小于 800mm，则只需用一档导轨支架支撑即可。导轨支架间距不大于 2000mm。 1 .1 .1 .1 导轨长度的确定 1 参照井道图，依据现场实际测量的井道尺寸（从底坑平面至顶部底面的尺寸），确定最终井道全高。参见图 5-2。标准导轨总长＝实测井道全高 H-OH-112+L（mm） 注：L 尺寸参见表 5-1，5-2，112 尺寸为最下端导轨底面距底坑平面的尺寸， OH 为顶层高度。 2 对标准导轨的截取：应根据以上公式计算出的所需导轨实际长度，换算为所需导轨根数（一般导轨长度为 5000mm）。 换算公式为：所需标准导轨长度/5000=所需导轨根数 按凸凹顺序排列后，确定最下端的导轨的截取尺寸。导轨截取后，应做好相应标记。 最下端导轨为凸头向上。 1 .1 .1 .2 导轨支架长度的确定 由于建筑方面的原因，井道壁不可能达到绝对的垂直,导致各档导轨支架的长度都不相同,所以要在现场根据各档实际尺寸来截取支架并做好记号。 1 为便于支架端部的焊接作业，应使支架端部与预埋件或井道壁留有10 mm 的间隙。 1.1 对重导轨支架长度 H=H1+22.5(H1 为靠近厅门侧的那条样线与井道壁之间的距离)，见图 6-1。 图6-1 1.2 轿厢导轨支架的长度为H2-13(H2 为轿厢导轨样线与井道壁之间的距离)，参见图6-2。 图6-2 1.3 注意：上部导轨（长度2500mm）为加强型导轨，连接上部加强型导轨的三蓬（参见图5-2）轿厢、对重导轨支架焊接时应向内（墙壁侧）缩进 10mm，其长度尺寸为H-10（H 为按 6.2.1.1、6.2.1.2 计算尺寸），参见图6-3。 图 6-3 1.4 轿厢导轨支架座与对重导轨支架2、轿厢导轨支架2 连接示意简图，参见图6-4。 图 6-4 1.5 加强型导轨示意简图，参见图 6-5。 导轨连接板高强度螺栓加强板 图 6-5 加强型导轨 1 .1 .1 .3 导轨及导轨支架的安装 本安装工艺导轨的安装方法为从底部开始逐步安装。将导轨支架用 C 型卡（或大力钳）先紧固在导轨支架连接板上，将导轨用导轨压板与导轨支架连接并紧固，开始调校。待调校完毕后，进行焊接。第一根导轨调整完毕后，开始安装第二根导轨，在第二根导轨调整完毕后，应调整导轨接头处并将连接板螺栓紧固。其余依此类推。 1 .1 .1 .3 .1 准备工作 1 导轨底座的安装 1.1 根据样线确定的导轨位置，在底坑平面对应导轨位置砌400×30...
