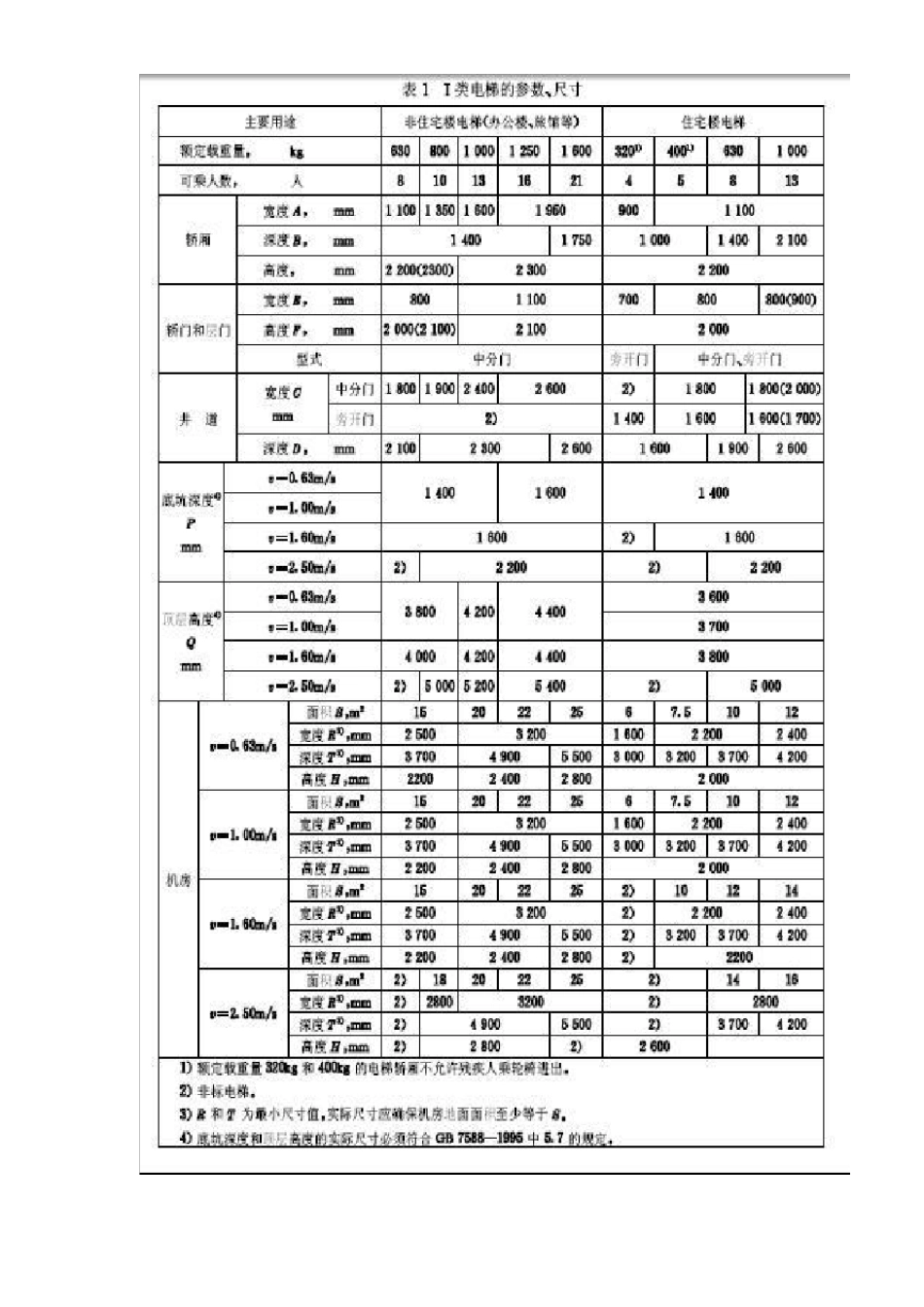

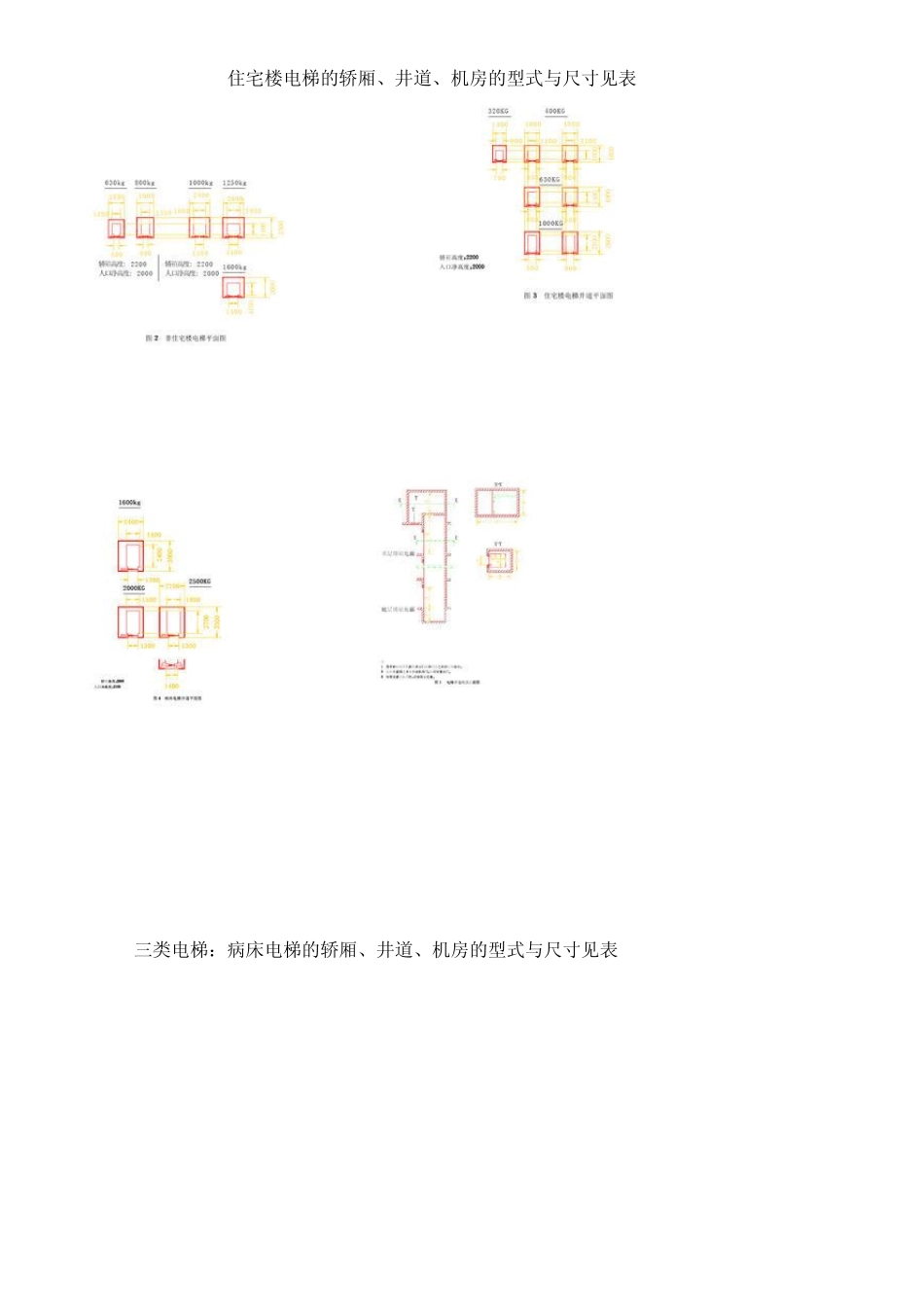

电梯布置及各种参数 2009-09-13 21:01 电梯主参数及轿厢、井道、机房的型式与尺寸（一） 1、电梯的类别定义为: 一类为运送乘客而设计的电梯 二类主要为运送乘客同时亦可运送货物而设计的电梯 三类为运送病床而设计的电梯 一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。住宅楼用电梯与非住宅楼用电梯都是乘 客电梯，住宅楼用电梯宜采用二类电梯 四类为运送通常有人伴随的货物而设计的电梯 五类杂物电梯 因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容 2、电梯的主参数： 电梯的主参数是指电梯的额定载重量和额定速度。 电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg 额定速度：0.63，1.00，1.60，2.50 m/s 3、轿厢、井道、机房的型式与尺寸： 一类电梯：非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表 住宅楼电梯的轿厢、井道、机房的型式与尺寸见表 三类电梯：病床电梯的轿厢、井道、机房的型式与尺寸见表 二类电梯的轿厢、井道、机房的型式与尺寸应从一类和三类电梯的尺寸中选择。 4、轿厢有关规定： 在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。 5、住宅电梯： 额定载重量为 320kg和 400kg的电梯,轿厢只允许运送人. 额定载重量为 630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅. 定载重量为 1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架. 6、病床电梯： 额定载重量为 1600kg和 2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要. 额定载重量为 2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送. 7、井道有关规定： 规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。允许偏差值为： 当高度小于等于30m的井道：0/+25mm; 当高度大于30m小于60m的井道：0/+35mm; 当高度大于60m小于90m的井道：0/+50mm。 以上偏差仅适用于对重装置使用刚性金属导轨的电梯。 如果电梯对重装置装有安全钳时，则根据需要，井道的宽度和深度尺寸允许适当增加。 8、多台并列成排电梯的共用井道内部尺寸按下述规定： a)共用井道总宽度等于单梯井道宽度之和,再加上单梯井道之间的分界宽度之和.每个分界宽度最小按 200mm计; b)共用井道各组成部分的深度与这些电梯单独安装时井道的深度相同; c)底坑深度按群梯中速度最快...
