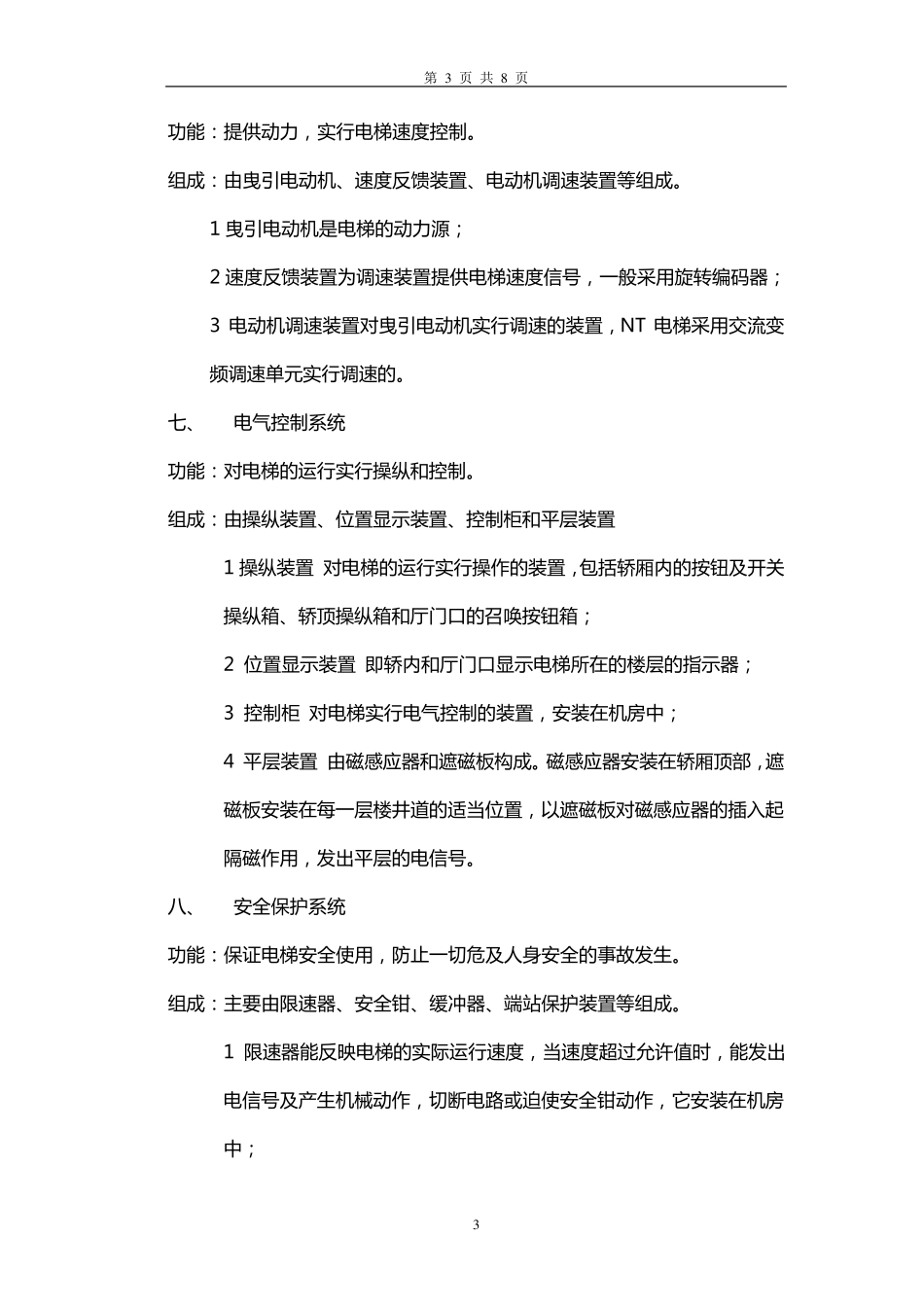

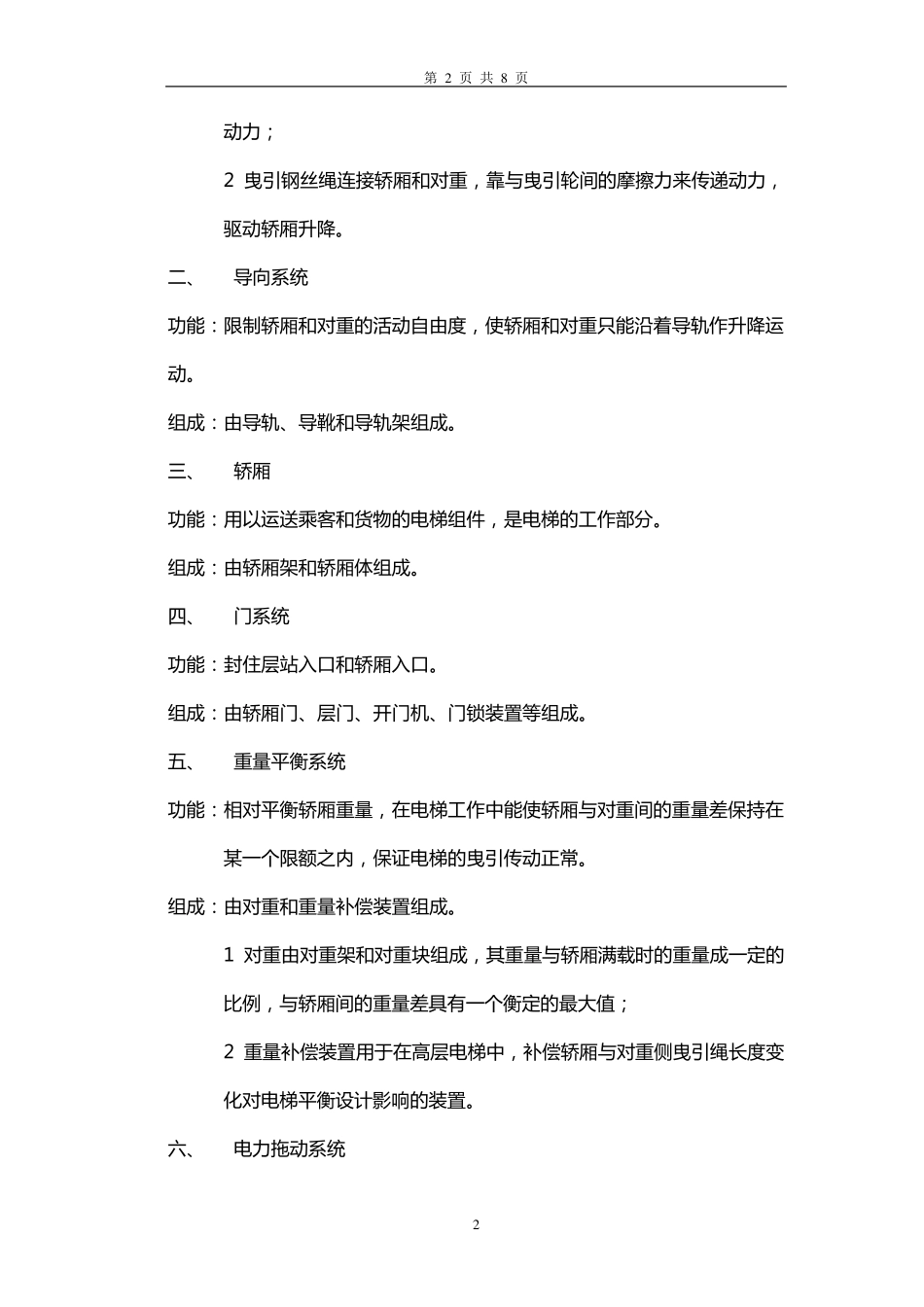

第 1 页 共 8 页 1 电梯控制系统概论（以NT 机种为例） ☺电 梯 的 基 本 结 构 电 梯 的 基 本 结 构 如 下 图 示 ： 图1 电梯的基本结构方框图 一 、 曳引系统 功能： 输出与传递动力，使电 梯 运行。 组成： 主要由曳引机、曳引钢丝绳、导向轮、反绳轮等组成。 1 曳引机由电 动机、制动器和减速箱组成，曳引机为电 梯 的 运行提供 电梯 曳引系统 导向系统 轿厢 门系统 重量平衡系统 电力拖动系统 电气控制系统 安全保护系统 第 2 页 共 8 页 2 动 力 ； 2 曳 引 钢 丝 绳 连 接 轿 厢 和 对 重 ， 靠 与 曳 引 轮 间 的 摩 擦 力 来 传 递 动 力 ，驱 动 轿 厢 升 降 。 二 、 导向系统 功能：限制轿 厢 和 对 重 的 活动 自由度， 使轿 厢 和 对 重 只能沿着导轨作升 降 运动 。 组成：由导轨、导靴和 导轨架组成。 三、 轿 厢 功能：用以运送乘客和 货物的 电梯组件， 是电梯的 工作部分。 组成：由轿 厢 架和 轿 厢 体组成。 四、 门系统 功能：封住层站入口和 轿 厢 入口。 组成：由轿 厢 门、层门、开门机、门锁装置等组成。 五、 重 量平衡系统 功能：相对 平衡轿 厢 重 量， 在电梯工作中能使轿 厢 与 对 重 间 的 重 量差保持在某一个限额之内， 保证电梯的 曳 引 传 动 正常。 组成：由对 重 和 重 量补偿装置组成。 1 对 重 由对 重 架和 对 重 块组成， 其重 量与 轿 厢 满载时的 重 量成一定的比例， 与 轿 厢 间 的 重 量差具有一个衡定的 最大值； 2 重 量补偿装置用于在高层电梯中， 补偿轿 厢 与 对 重 侧曳 引 绳 长度变化对 电梯平衡设计影响的 装置。 六、 电力 拖动 系统 第 3 页 共 8 页 3 功 能 ： 提 供 动 力 ， 实 行 电 梯 速 度 控 制 。 组 成 ： 由 曳 引 电 动 机 、速 度 反馈装置、电 动 机 调速 装置等组 成 。 1 曳 引 电 动 机 是电 梯 的动 力 源； 2 速 度 反馈装置为调速 装置提 供 电 梯 速 度 信号， 一般采用旋转编码器； 3 电 动 机 调速 装置对曳 引 电 动 机 实 行 调速 的装置， NT 电 梯 采用交流变频调速 单元实 行 调速 的。 七、 电 气控 制 系统 功 能 ： 对...
