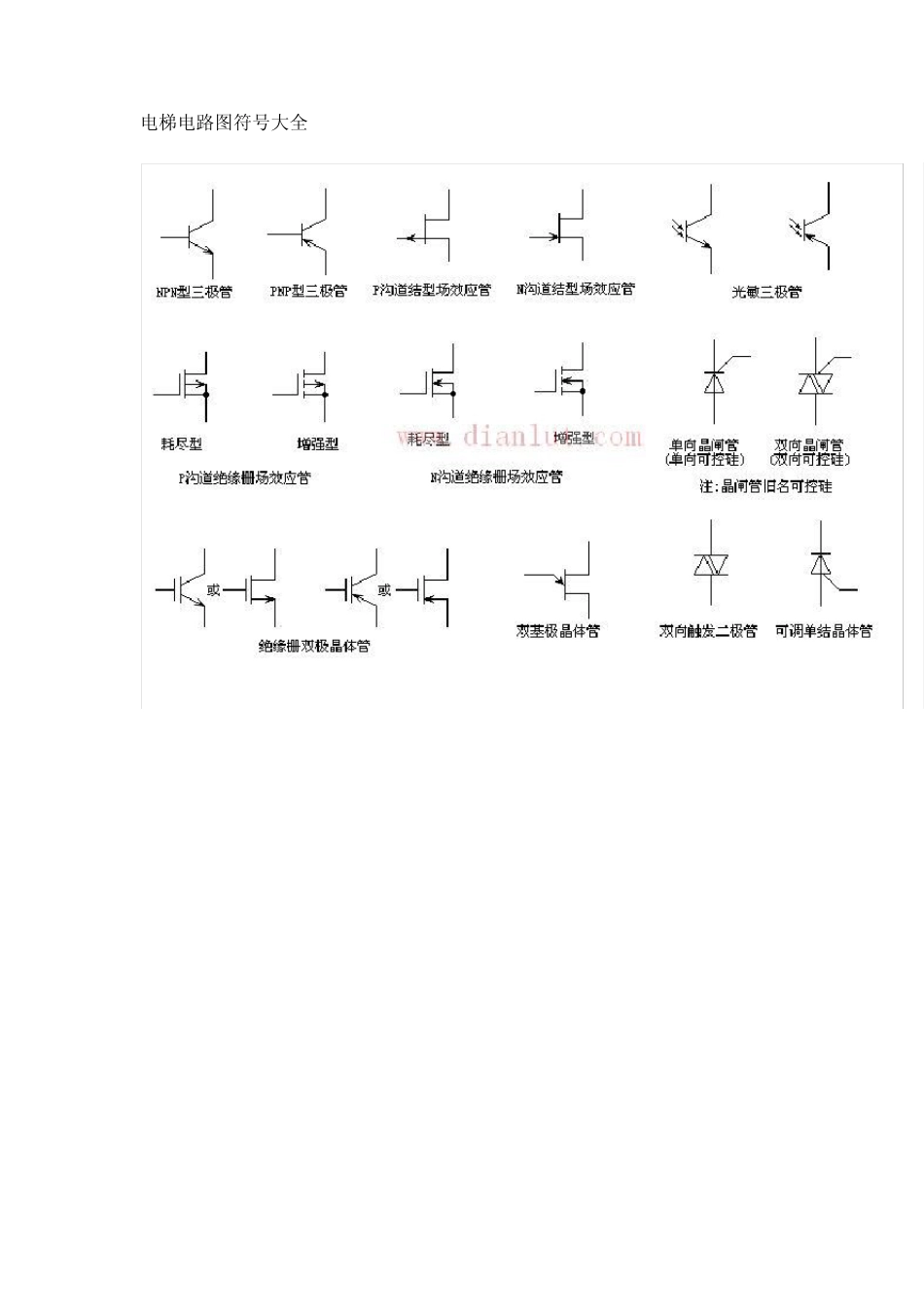

电梯电路图符号大全 1 发电机 G 2 电动机 M 3 控制变压器 TC 4 自耦变压器 TA 5 整流变压器 TR 6 稳压器 TS 7 电压互感器 TV 8 电流互感器 TA 9 熔断器 FU 10 断路器 QF 11 隔离开关 QS 12 负荷开关 QL 13 刀开关 QK 14 刀熔开关 QR 15 交流接触器 KM 16 电阻器 R 17 压敏电阻器 RV 18 启动电阻器 RS 19 制动电阻器 RB 20 电容器 C 21 电感器、电抗器 L 22 变频器 U 23 压力变换器 BP 24 温度变换器 BT 25 避雷器 F 26 黄色指示灯 HY 27 绿色指示灯 HG 28 红色指示灯 HR 29 白色指示灯 HW 30 蓝色指示灯 HB 31 照明灯 EL 32 蓄电池 GB 33 加热器 EH 34 光指示器 HL 35 声音报警器 HA 36 二极管 VD 37 三极管 V 38 晶闸管 VT 39 电位器 RP 40 电压小母线 WV 41 控制小母线 WCL 42 事故音响小母线 WFS 43 预告音响小母线 WPS 44 闪光小母线 WF 45 直流母线 WB 46 电压继电器 KV 47 电流继电器 KA 48 时间继电器 KT 49 中间继电器 KM 50 信号继电器 KS 51 闪光继电器 KFR 52 差动继电器 KD 53 接地继电器 KE 54 控制继电器 KC 55 热继电器（热元件） KH 56 控制、选择转换开关 SA 57 行程开关 ST 58 微动开关 SS 59 限位开关 SL 60 按钮 SB 61 合闸按钮 SBC 62 分闸按钮 SBS 63 试验按钮 SBT 64 合闸线圈 YC 65 跳闸线圈 YT 66 接线柱 X 67 连接片 XB 68 端子板（排） XT 69 插座 XS 70 插头 XP 71 电流表 PA 72 电压表 PV 73 有功电度表 PJ 74 无功电度表 PJR 75 有功功率表 PW 76 无功功率表 PR 77 功率因数表 PPF 78 频率表 PF (责任编辑：电路图)
