电气初步设计说明

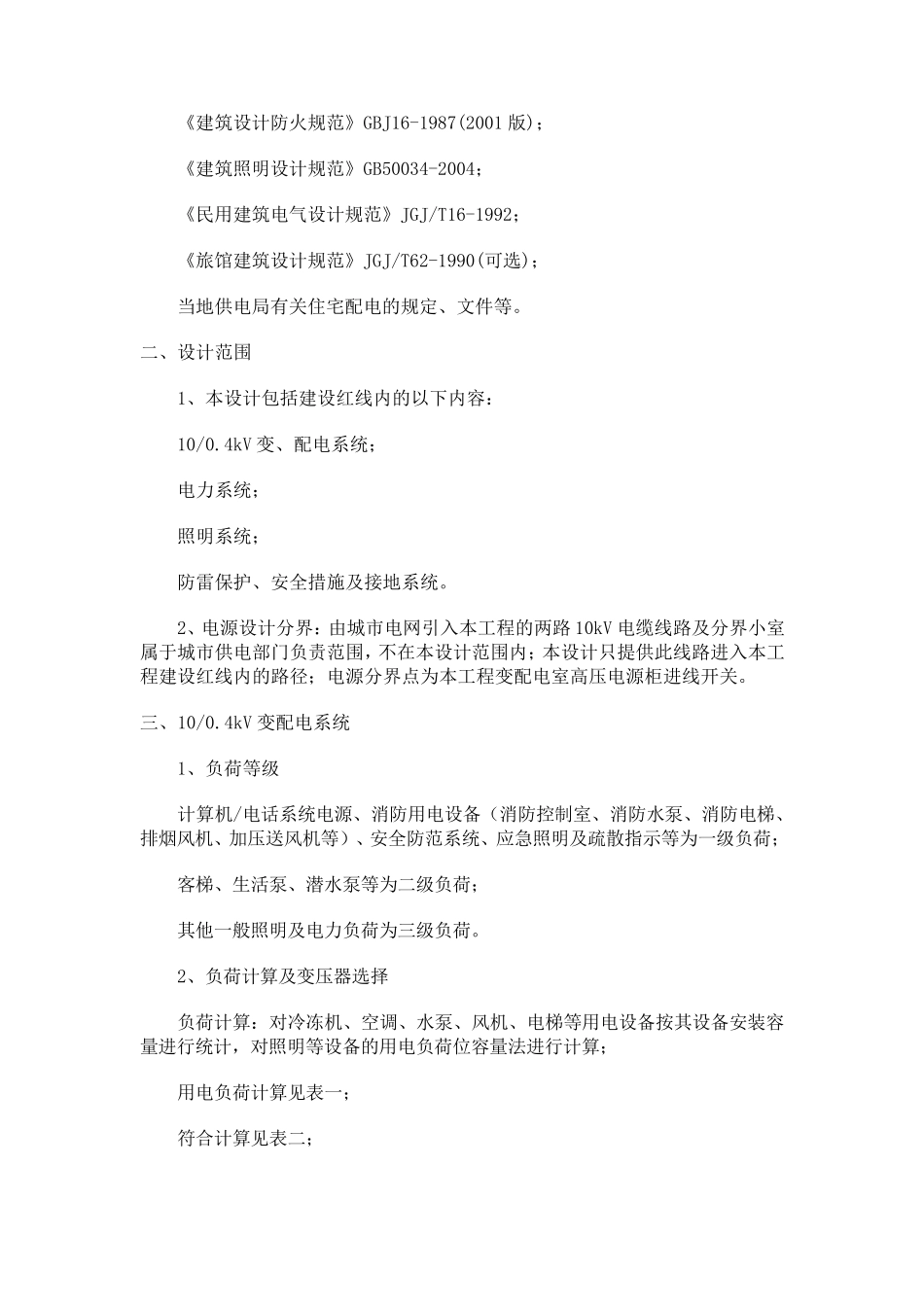

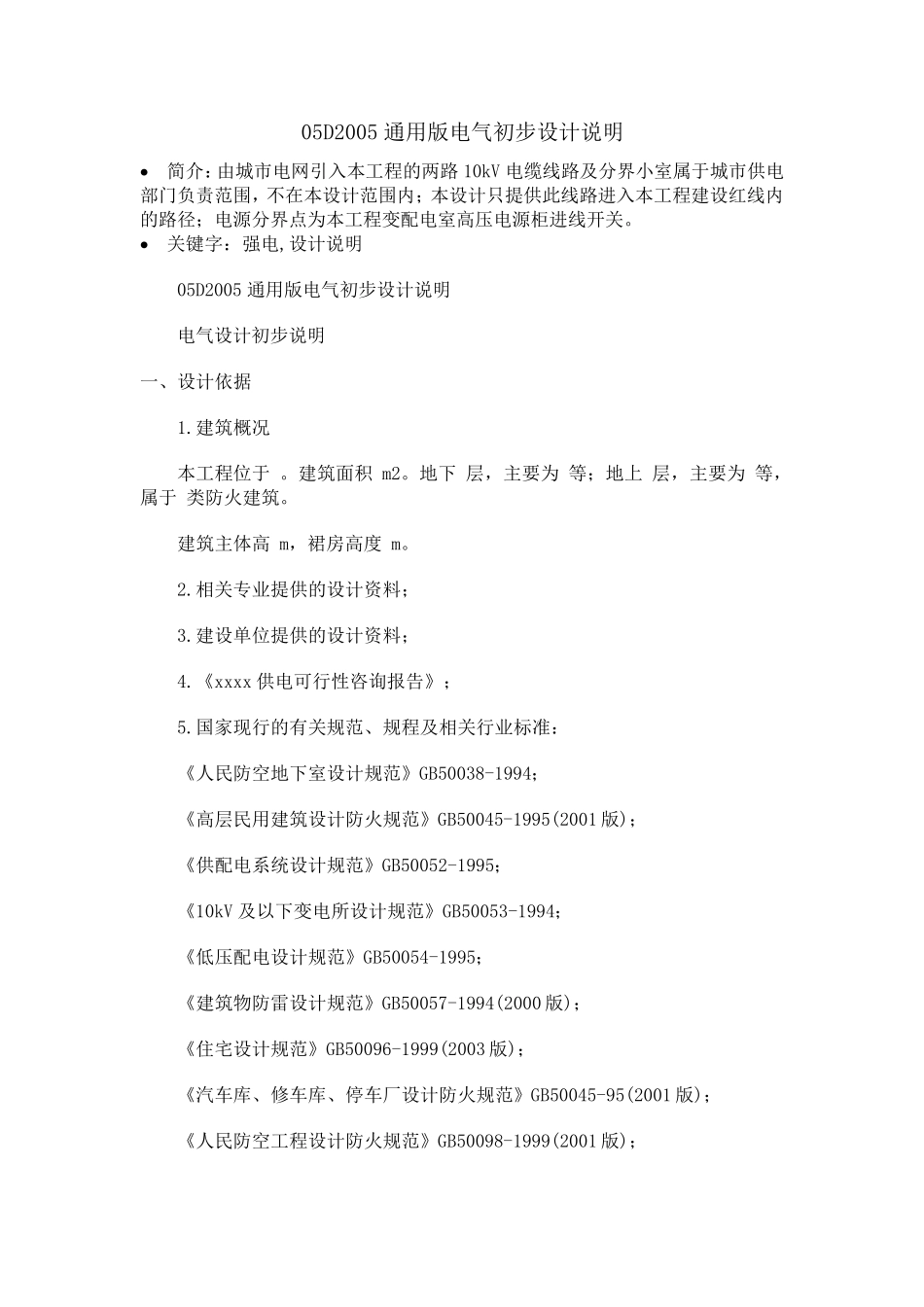

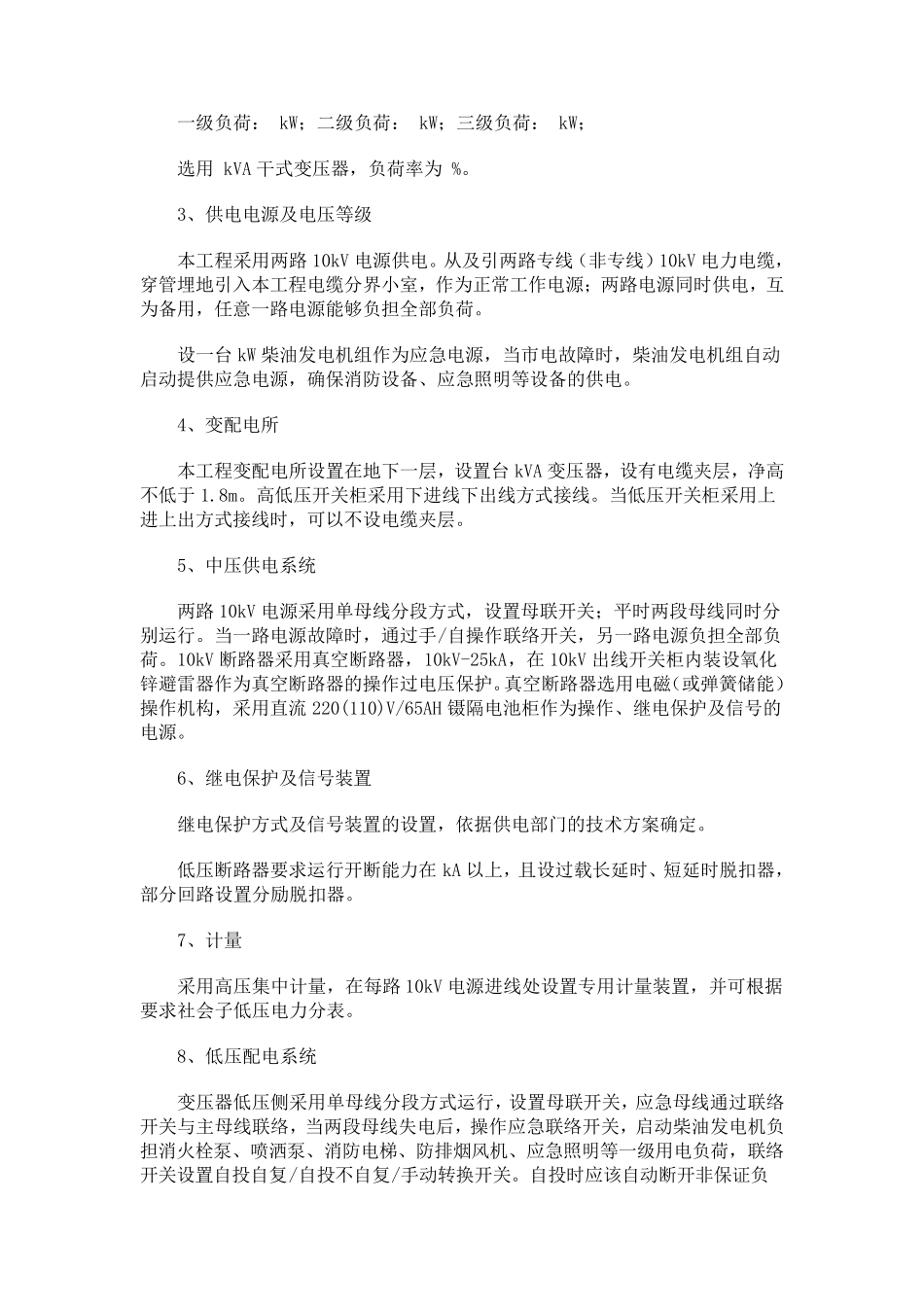

05D2005 通用版电气初步设计说明 • 简介：由城市电网引入本工程的两路10kV 电缆线路及分界小室属于城市供电部门负责范围，不在本设计范围内；本设计只提供此线路进入本工程建设红线内的路径；电源分界点为本工程变配电室高压电源柜进线开关。 • 关键字：强电,设计说明 05D2005 通用版电气初步设计说明 电气设计初步说明 一、设计依据 1.建筑概况 本工程位于 。建筑面积 m2。地下 层，主要为 等；地上 层，主要为 等，属于 类防火建筑。 建筑主体高 m，裙房高度 m。 2.相关专业提供的设计资料； 3.建设单位提供的设计资料； 4.《xxxx 供电可行性咨询报告》； 5.国家现行的有关规范、规程及相关行业标准： 《人民防空地下室设计规范》GB50038-1994； 《高层民用建筑设计防火规范》GB50045-1995(2001 版)； 《供配电系统设计规范》GB50052-1995； 《10kV 及以下变电所设计规范》GB50053-1994； 《低压配电设计规范》GB50054-1995； 《建筑物防雷设计规范》GB50057-1994(2000 版)； 《住宅设计规范》GB50096-1999(2003 版)； 《汽车库、修车库、停车厂设计防火规范》GB50045-95(2001 版)； 《人民防空工程设计防火规范》GB50098-1999(2001 版)； 《建筑设计防火规范》GBJ16-1987(2001 版)； 《建筑照明设计规范》GB50034-2004； 《民用建筑电气设计规范》JGJ/T16-1992； 《旅馆建筑设计规范》JGJ/T62-1990(可选)； 当地供电局有关住宅配电的规定、文件等。 二、设计范围 1、本设计包括建设红线内的以下内容： 10/0.4kV 变、配电系统； 电力系统； 照明系统； 防雷保护、安全措施及接地系统。 2、电源设计分界：由城市电网引入本工程的两路 10kV 电缆线路及分界小室属于城市供电部门负责范围，不在本设计范围内；本设计只提供此线路进入本工程建设红线内的路径；电源分界点为本工程变配电室高压电源柜进线开关。 三、10/0.4kV 变配电系统 1、负荷等级 计算机/电话系统电源、消防用电设备（消防控制室、消防水泵、消防电梯、排烟风机、加压送风机等）、安全防范系统、应急照明及疏散指示等为一级负荷； 客梯、生活泵、潜水泵等为二级负荷； 其他一般照明及电力负荷为三级负荷。 2、负荷计算及变压器选择 负荷计算：对冷冻机、空调、水泵、风机、电梯等用电设备按其设备安装容量进行统计，对照明等设备的用电负荷位容量法进行计算； 用电负荷计算见表一； 符合计算见表二； 一级...
