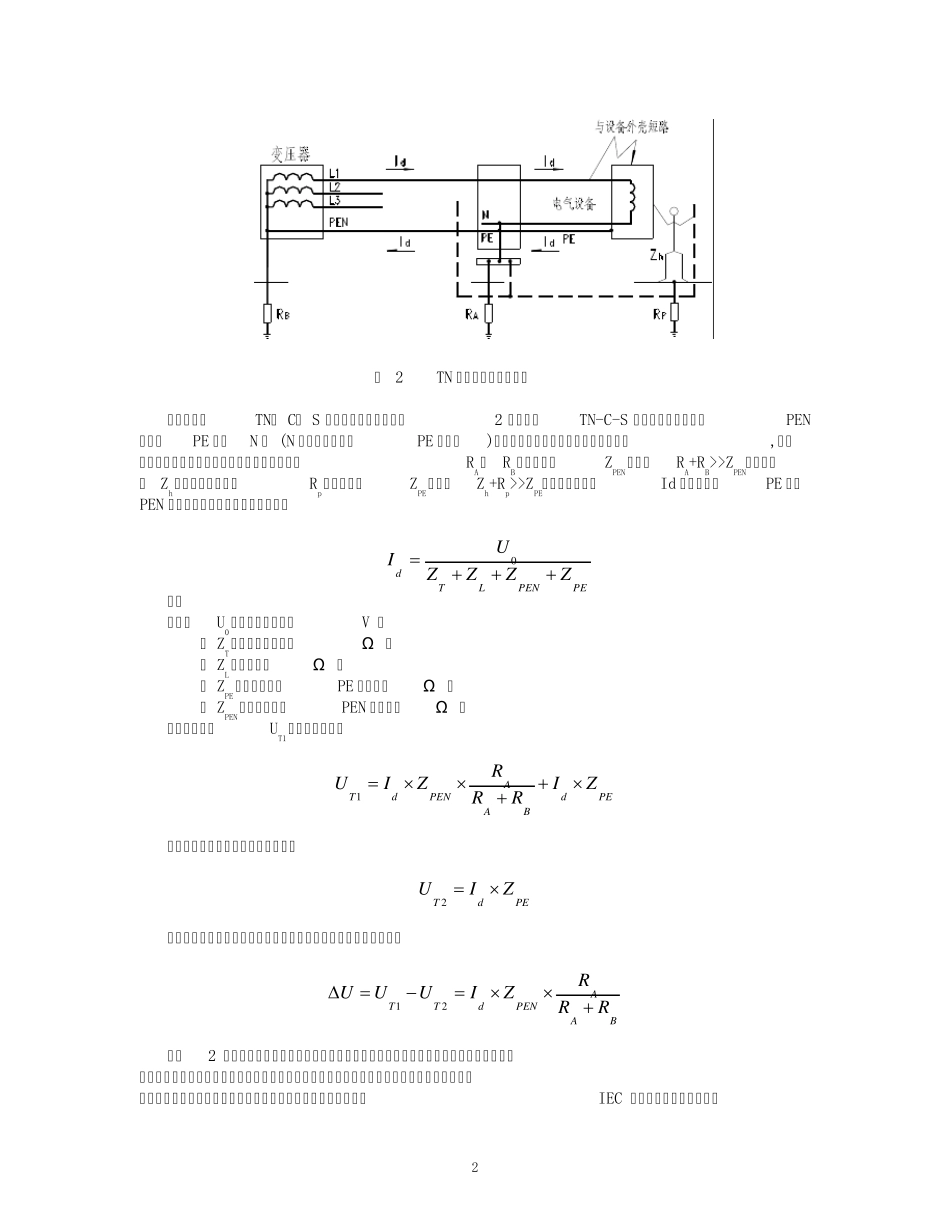

1 用电安全-等电位联接 杨振国 1 等电位联结 将建筑物电气装置内外露可导电部分、电气装置外可导电部分、人工或自然接地体用导体连接起来以达到减少电位差称为等电位联结。等电位联结也有不与人工或自然接地体连接的，称为不接地的等电位联结。 等电位联结有总等电位联结、局部等电位联结和辅助等电位联结之分。 所谓总等电位联结乃是将建筑物内的下列导电部分汇接到进线配电箱近旁的接地母排(总接地端子板)上而互相联结（如图1）： ——进线配电箱的PE（ PEN）母排； ——自接地极引来的接地干线（如需要）； ——建筑物内的公用设施金属管道，如煤气管道、上下水管道，以及暖气、空调等的干管； ——建筑物的金属结构； ——钢筋混凝土内的钢筋网。 需要说明，煤气管和暖气管可进行总等电位联结，但不允许用作接地体。因为煤气管道在入户后应插入一段绝缘部分，并跨接一过电压保护器；户外地下暖气管因包有隔热材料，与地非良好接触。 局部等电位联结是在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。 辅助等电位联结则是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分(如金属管道、金属结构件)之间直接用导体作联结。 图 1 总等电位联结示意 2 等电位联结作用 (1)降低预期接触电压 2 图 2 TN 系统等电位联结作用 以接地型式TN－ C－ S 系统为例加以说明，图2 为常用的TN-C-S 系统，在电源进线处PEN线分成PE 线和N 线 (N 线从此处开始与PE 线绝缘)，设有重复接地，不安装总等电位联结,如果设备发生接地故障，忽略接地故障点的阻抗，RA与RB串联后再与ZPEN并联，RA+RB>>ZPEN；人体阻抗 Zh与鞋袜和地板电阻Rp串联后再与ZPE并联，Zh+Rp>>ZPE，接地故障电流Id 流经相线和PE 线、PEN 线，返回变压器低压绕组，即 PEPENLTdZZZZUI0  式中－U0相对地标称电压，V ； － ZT变压器零序阻抗，Ω ； － ZL相线阻抗，Ω ； － ZPE电气装置内部PE 线阻抗，Ω ； － ZPEN电气装置外部PEN 线阻抗，Ω 。 预期故障电压UT1可用下式计算： PEdBAAPENdTZIRRRZIU1 做了总等电位联结后预期接触电压为 PEdTZIU2 从以上两式可知，做了总等电位联结后，减少的预期接触电压为 BAAPENdTTRRRZIUUU21 从图2 可知，做了总等电位联结后，在总等电位联结区内，作为总等电位联结组成部...
