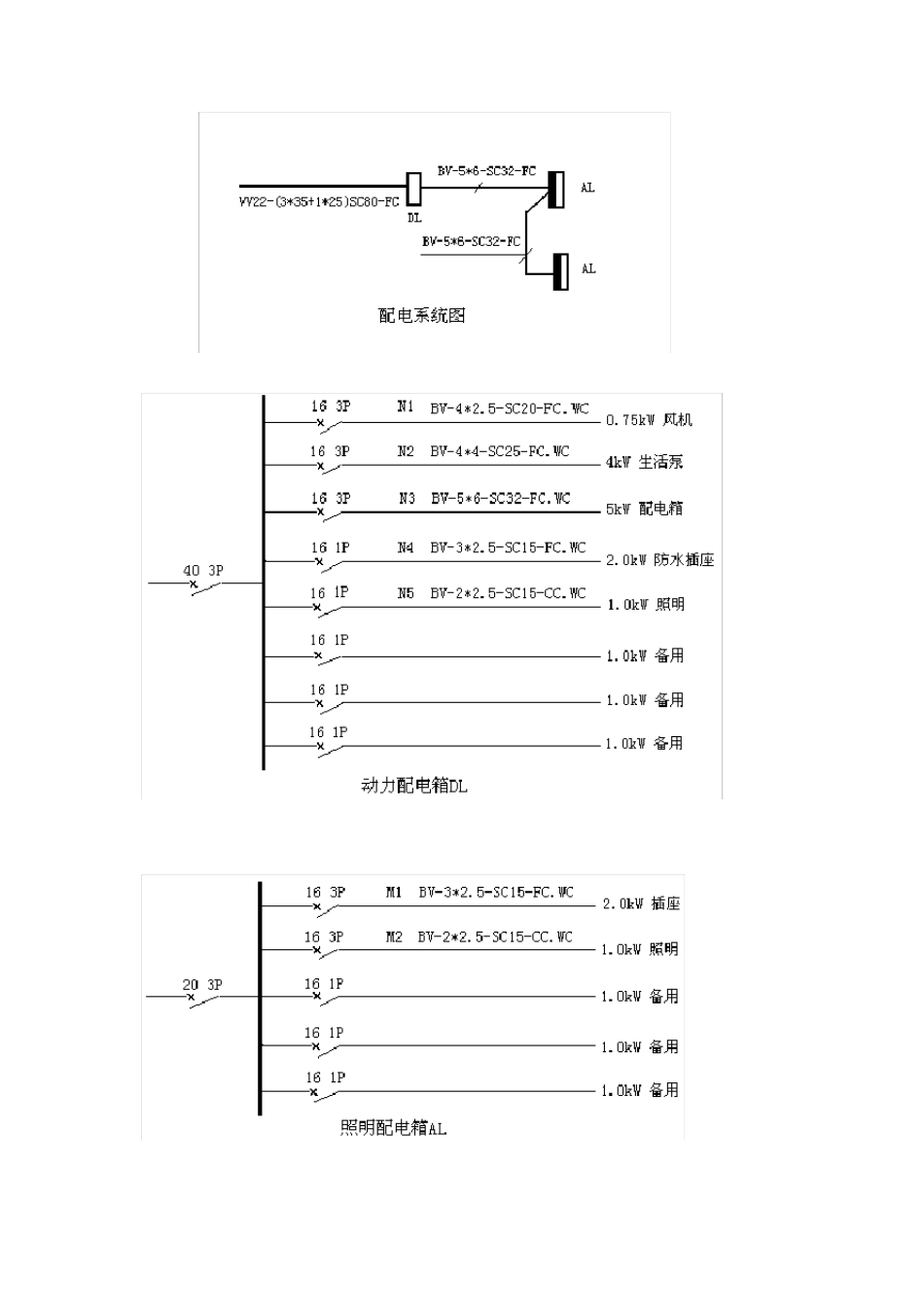

电气安装工程工程量清单计价示例 一、设计说明及相关要求： 1．建筑概况：本工程为某单层综合楼电气工程，建筑面积335m2，砖混结构，现浇混凝土楼板，层高3.3m ，室内外高差0.5m 。总安装容量11.8kW，计算电流22.41A。 2．设计内容：动力、照明配电系统；接地系统。 （1）电源由总变配电所引入一路380/220V 电源，电力系统采用TN-C-S 制。电源采用金属铠装电缆穿SC80 保护管埋地引入，埋地深度为室外-0.8m。进户电缆线敷设暂不考虑，其保护管计至墙外1.5m 。 （2）动力配电箱处利用人工接地装置做重复接地，接地极采用φ50 镀锌钢管，接地线为镀锌扁钢40×4，接地电阻不大于 4Ω，安装位置详见平面图。 （3）配电箱均嵌墙暗装，开关、插座均嵌墙暗装。配电箱、开关、插座、灯具的安装高度见图例。至生活泵的电源保护管出地面0.5m 。 （4）配电线均采用铜芯绝缘导线，穿焊接钢管敷设，电源规格及敷设方式见电气系统图。 二、编制预算要求 1．本工程消防报警安装工程为专业分包项目，专业工程暂定价为25000 元 。 2．建设单位不提 供 材 料 设备 ，全 部 材 料 、设备 由承 包单位自 行 采购 ，发 包方认 质 认 价。 3．暂定金额 暂定为5000 元 。 4．未 计价材 料 暂按 《 设备 、材 料 暂估 单价表 》 计取 。 三 、设计施 工图 图 例 序 号 图 例 名 称 型 号 、规 格 单位 备 注 强 电 部 分 1 动力配电箱DL XL-21 型 400×300×180 台 底 边 距 地1.5m 2 照明配电箱AL XMR-21 型 300×200×160 台 底 边 距 地1.8m 3 双 管荧 光 灯 YG2-2型 2×40W 套 底 边 距 地2.8m 4 吸 顶 防水 灯 JXP3-1 型 Φ200 1×60W 套 吸 顶 5 吊 风 扇 Φ1200 台 底 边 距 地2.5m 6 轴 流风 机 0.75kW 台 中 心 距 地2.5m 7 单联 板式开关 F81/1D 型 10A 个 距 地1.3m 8 双 联 板式开关 F81/2D 型 10A 个 距 地1.3m 9 吊 扇 调 速 开关 10A 个 距 地1.3m 10 单相二三 孔 暗插座 F8/10US 型 10A 个 距 地0.3m 11 防水 二三 孔 暗插座 F223Z10 型 10A 个 距 地1.5m 四、工程量统计 1．了解施工设计说明 通过仔细阅读设计说明，了解工程概况及设计内容和要求。 （1）本工程为单层砖混建筑，层高3.3m ，室内外高差0.5m 。 （2）进户电源采用电缆穿钢管（SC...
