电气控制与PLC考题及答案(成人教育)

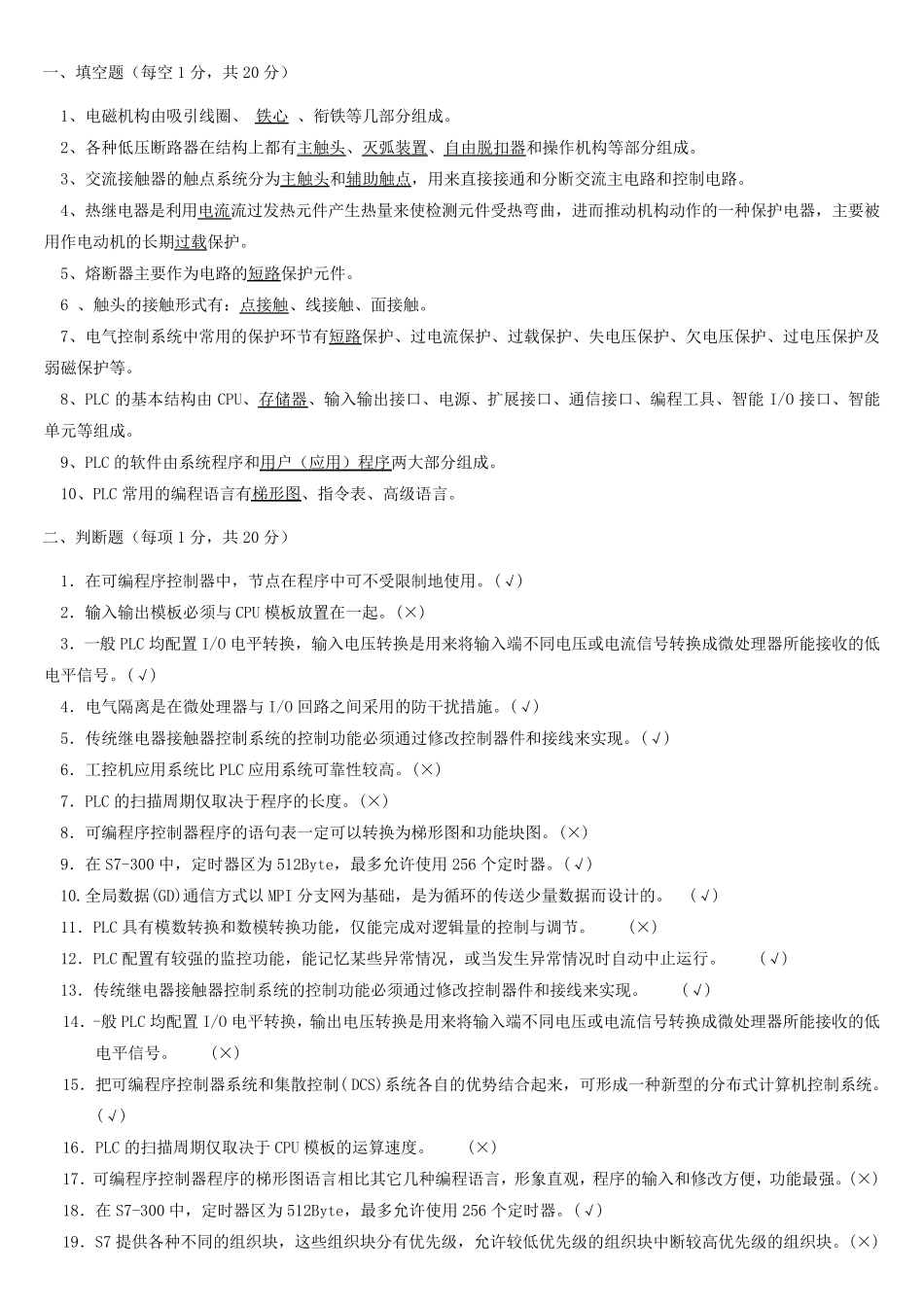

一 、 填 空 题 （ 每 空 1 分 ， 共 20 分 ） 1、 电 磁 机 构 由 吸 引 线 圈 、 铁 心 、 衔 铁 等 几 部 分 组 成 。 2、 各 种 低 压 断 路 器 在 结 构 上 都 有 主 触 头 、 灭 弧 装 置 、 自 由 脱 扣 器 和 操 作 机 构 等 部 分 组 成 。 3、 交 流 接 触 器 的 触 点 系 统 分 为 主 触 头 和 辅 助 触 点 ， 用 来 直 接 接 通 和 分 断 交 流 主 电 路 和 控 制 电 路 。 4、 热 继 电 器 是 利 用 电 流 流 过 发 热 元 件 产 生 热 量 来 使 检 测 元 件 受 热 弯 曲 ， 进 而 推 动 机 构 动 作 的 一 种 保 护 电 器 ， 主 要 被用 作 电 动 机 的 长 期 过 载 保 护 。 5、 熔 断 器 主 要 作 为 电 路 的 短 路 保 护 元 件 。 6 、 触 头 的 接 触 形 式 有 ： 点 接 触 、 线 接 触 、 面 接 触 。 7、 电 气 控 制 系 统 中 常 用 的 保 护 环 节 有 短 路 保 护 、 过 电 流 保 护 、 过 载 保 护 、 失 电 压 保 护 、 欠 电 压 保 护 、 过 电 压 保 护 及弱 磁 保 护 等 。 8、 PLC 的 基 本 结 构 由CPU、 存 储 器 、 输 入 输 出 接 口 、 电 源 、 扩 展 接 口 、 通 信 接 口 、 编 程 工 具、 智能I/O 接 口 、 智能单元 等 组 成 。 9、 PLC 的 软件 由 系 统 程 序和 用 户（ 应用 ） 程 序两大部 分 组 成 。 10、 PLC 常 用 的 编 程 语言有 梯形 图、 指令表、 高级语言。 二、 判断 题 （ 每 项1 分 ， 共 20 分 ） 1．在 可编 程 序控 制 器 中 ， 节 点 在 程 序中 可不受 限制 地使 用 。 (√) 2．输 入 输 出 模板必须与CPU 模板放置 在 一 起。 (×) 3．一 般 PLC 均配置 I/O 电 平转换， 输 入 电 压 转换是 用 来 将输 入 端不同电 压 或电 流 信 号转换成 微处理器 所能接 收的 低电 平信 号。 (√) 4．电 气 隔离是 在 微处理器 与I/O 回路 之间采用 的 防干扰措施。 (√) 5．传统 继 电 器 接 触 器 控 制 系 统 的 ...
