电气施工强制性条文执行记录表汇总表

电气施工强制性条文执行记录表汇总表_第1页
1/24
电气施工强制性条文执行记录表汇总表_第2页
2/24
电气施工强制性条文执行记录表汇总表_第3页
3/24

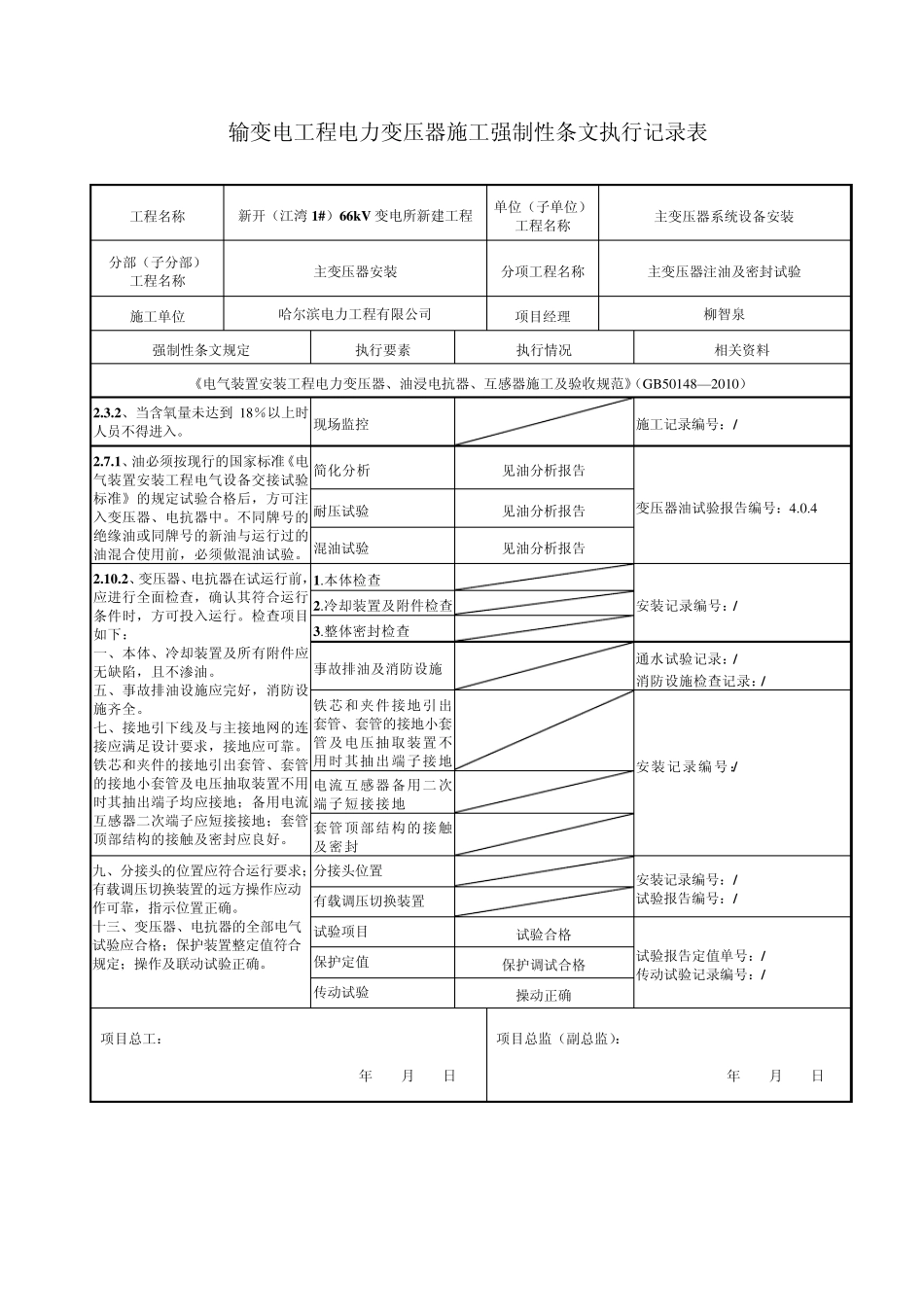

输变电工程电力变压器施工强制性条文执行记录表 工程名称 新开(江湾1#)66kV 变电所新建工程 单位(子单位) 工程名称 主变压器系统设备安装 分部(子分部) 工程名称 主变压器安装 分项工程名称 主变压器检查 施工单位 哈尔滨电力工程有限公司 项目经理 柳智泉 强制性条文规定 执行要素 执行情况 相关资料 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GB50148—2010) 2.3.2、当含氧量未达到 18%以上时人员不得进入。 现场监控 施工记录编号:/ 2.7.1、油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后,方可注入变压器、电抗器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前,必须做混油试验。 简化分析 见油分析报告 变压器油试验报告编号:4.0.4 耐压试验 见油分析报告 混油试验 见油分析报告 2.10.2、变压器、电抗器在试运行前,应进行全面检查,确认其符合运行条件时,方可投入运行。检查项目如下: 一、本体、冷却装置及所有附件应无缺陷,且不渗油。 五、事故排油设施应完好,消防设施齐全。 七、接地引下线及与主接地网的连接应满足设计要求,接地应可靠。 铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地;备用电流互感器二次端子应短接接地;套管顶部结构的接触及密封应良好。 1.本体检查 外观良好,无渗油现象 安装记录编号:1-1.1-1 1-1.2-1 2.冷却装置及附件检查 外观良好,无渗油现象 3.整体密封检查 外观良好,无渗油现象 事故排油及消防设施 通水试验记录:/ 消防设施检查记录:/ 铁芯和夹件接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子接地 接地良好 安装记录编号:1-1.1-2 1-1.2-2 电流互感器备用二次端子短接接地 接地可靠 套管顶部结构的接触及密封 密封良好 九、分接头的位置应符合运行要求; 有载调压切换装置的远方操作应动 作可靠,指示位置正确。 十三、变压器、电抗器的全部电气 试验应合格;保护装置整定值符合 规定;操作及联动试验正确。 分接头位置 指示正确 安装记录编号: 1-1.1-2 1-1.2-2 试验报告编号:4.0.4 有载调压切换装置 动作可靠 试验项目 试验报告定值单号:/ 传动试验记录编号:/ 保护定值 传动试验 项目总工: 年 月 日 项目总监(副总监): 年 月 日 输变电工程电力变压器施...
